功率分析仪PA6000是一台多通道的高精度功率测量仪器，可以精确测量多相高电压和大电流信号，计算有功功率P、无功功率Q、视在功率S、功率因数、相位、能量等参数，并集成有谐波分析仪、FFT等功能。

功率分析仪PA6000可以具有1~6个输入单元，每个输入单元包括一路电压和一路电流信号通道，每个信号通道均有自己独立的ADC。

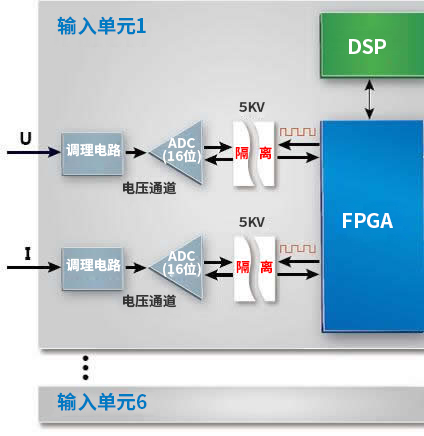

图 1功率分析仪PA6000输入单元原理框图

功率分析仪PA6000测量的基本原理如下：

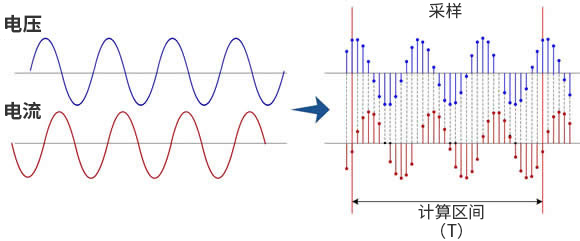

图 2功率分析仪采样电流和电压信号

功率分析仪的每个测量通道，对输入的电流或者电压信号进行采样，对采样得到的数据按照特定公式计算得到结果。

其中u(n)为更新周期内采集的电压信号数据（瞬时数据），i(n)为更新周期内采集的电流信号数据（瞬时数据），u(n)和i(n)为同一时刻的采样数据。

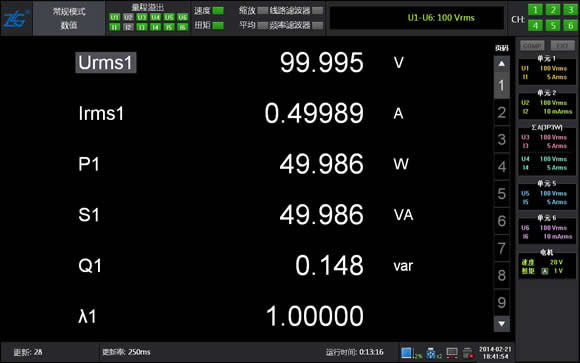

下图为PA6000功率分析仪测量得到的电压、电流有效值和有功功率计算结果。

图 3功率分析仪测量结果
