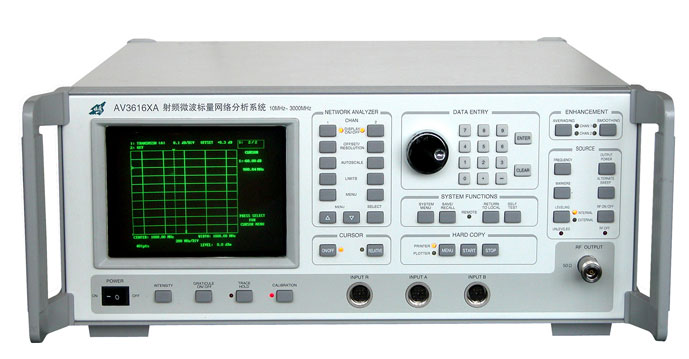

AV3616X/XA是射频/微波标量网络分析系统，它把高精度扫源与复杂的网络分析仪合二为一，外配合适的检波器和高方向性驻波比自动测试器，具有传输损耗、反射损耗及绝对功率的测试能力，可以广泛应用于滤波器、双工器、混频器、接收机、放大器等的测量。
主要特点：
● 71dB动态范围
● 光标功能
● 频标功能
● 内置极限测试
由于以上特点，AV3616X/XA系列标网可以轻松的测试滤波器、放大器、衰减器等被测件的幅频特性。
● 71dB动态范围
71dB动态范围可以满足市场上一般微波产品的幅频特性测试
● 光标功能
光标功能可以在测试时读出被测件频响的较大、较小值等参数，在测试滤波器时也可以读出3dB带宽等参数。
● 频标功能
频标功能可以根据需要设置需观测的频率点的幅度值。
● 内置极限测试
极限测试功能可以让用户根据被测件的指标设置两个极限值，这样在测试时就可以轻松的判断被测件的指标合格与否。
典型应用：下图是介绍用AV3616测试带通滤波器的图形
技术规范：
|
主机指标 |
AV3616X |
AV3616XA |
|
频率范围 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
频率准确度 |
±200KHz |
±200KHz(10MHz～50MHz)
±100KHz(50MHz～3.0GHz) |
|
频率分辨率 |
100KHz |
100KHz |
|
剩余调频 |
＜10KHz(峰值) |
＜10KHz(峰值) |
|
稳幅输出功率 |
＞+10dBm(10MHz～8.0GHz)
+7dBm(8.0～8.6GHz) |
＞+11dBm |
|
功率准确度 |
＜±1.5dBm±0.4dB/10dBstep |
＜±1.5dBm±0.4dB/10dBstep |
|
功率平坦度 |
＜±0.7dB(23℃±5℃) |
＜±1.5dB(23℃±5℃) |
|
源驻波比 |
＜1.5 |
1.5 |
|
谐波 |
＜-35dBc(＜2.0GHz)
＜-40dBc(＞2.0GHz) |
＜-35dBc |
|
非谐波 |
＜-40dBc(＜2.0GHz)
＜-45dBc(＞2.0GHz) |
＜-40dBc |
|
通道动态范围 |
+16～-55dBm |
+16～-55dBm |
|
通道准确度 |
＜±0.4(+16～-40dBm)
＜±0.9(-40～-50dBm)
＜±1.2(-50～-55dBm) |
＜±0.4(+16～-40dBm)
＜±0.9(-40～-50dBm)
＜±1.2(-50～-55dBm) |
|
检波器 |
AV10314A |
AV10314B |
|
频率范围 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
驻波比 |
＜2.0(＜50MHz)
＜1.4(≥50MHz) |
＜2.0(＜50MHz)
＜1.2(≥50MHz) |
|
平坦度 |
±0.5dB |
±0.5dB |
|
驻波比自动测试器 |
AV10615B |
AV10615A |
|
频率范围 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
方向性 |
＞36dB |
＞40dB |
|
测试端口驻波比 |
＜1.25 |
＜1.25 |
注：数据适用于25℃±5℃。
订货信息：
● 主机：AV3616X/XA射频/微波标量网络分析系统
● 标配：电源线、用户手册、用户反馈意见表
● 选件：
|
序号 |
名称 |
型号 |
说明 |
|
1 |
检波器 |
AV10314A/B |
传输参数的测量 |
|
2 |
电桥 |
AV10615A/B |
反射参数的测量 |
|
3 |
70dB程控步进衰减器 |
|
70dB的功率输出范围 |
|
4 |
打印机 |
HP DESKJET 840C |
测试的图形和数据输出打印 |
