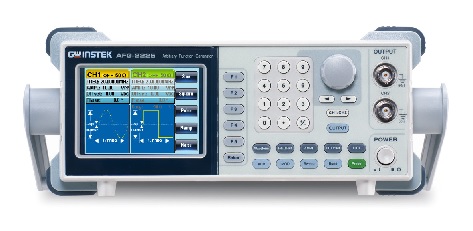

AFG-2225双通道任意波信号源

AFG-2225 是一台基础型双通道任意波信号源，在同类产品中提供了卓越的性能。两个通道提供同等特性以满足双信号应用，如差分信号或IQ调制。优秀的C/P使得AFG-2225成为加快开发进程的实用设备。双通道主要特点包括 10Vpp输出幅值；25MHz频率带宽，1uHz分辨率；内置正弦波，方波，斜波（三角波）和噪声波。1%~99%方波可调占空比，可作为脉冲信号源。对于任意波功能，两个通道提供120MSa/s采样率，10位分辨率，4k点内存深度。同时内置66种任意波供用户根据需求选择。此外，AFG-2225还提供AM/FM/PM/FSK/SUM 调制, 扫频, Burst 和计频器，用于各种通信领域应用。

此外，全数字化用户界面，3.5英寸彩色LCD可显示所有操作信息，包括当前输出端真正的输出波形。通讯接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持与固纬GDS系列示波器连接，直接波形重建、闪存设备上保存/调取数据；USB Device 支持远程控制与通过任意波编辑软件将计算机上编辑的波形发送至AFG-2225。

频率范围1uHz～25MHz，且提供多种标准波形

AFG-2225任意波信号发生器采用DDS技术，较高提供25MHz，全频段1uHz分辨率的信号输出。内置正弦波，方波，斜波/三角波，脉冲波和噪声波。

等性能双通道信号输出能力,双通道功能提供耦合(Couple)，跟踪（Tracking）以及相位（Phase）运算能力

在大多数双通道信号应用中，如数字调制和汽车电子仿真信号，需要双通道具备输出类似或相同波形的能力。AFG-2225拥有完全等性能双通道输出能力，如同将两台性能相同的信号发生器一起使用。而不是同类中的其它任意波信号源，提供一个主通道和附属通道，其中附属通道只提供少数功能或规格较差。这种非全功能双通道任意波已不能满足现实需求。AFG-2225是目前业界基础型任意波信号发生器中，*具备等性能双通道的机种。

提供高弹性的任意波形编辑功能

AFG-2225提供120MSa/s采样率，10位垂直分辨率，4k点波形长度，和较高60MHz的波形重建率的卓越任意波能力。AFG-2225提供通过计算机软体编辑、面板上逐点编辑、加载CSV文件

和加载固纬电子GDS系列示波器抓取的波形四种方式来生成自定义的任意波形。

计算机软体编辑和逐点编辑，尤其提供创建用户自定义和修改后的波形方法。CSV文档加载允许AFG-2225通过复杂的数学运算结果产生波形。例如MSK（较小频移键控）信号在数字通信系统中需要积分操作。工程师可以使用计算机数学运算软件处理积分，然后将结果为CSV格式的文件发送给AFG-2225。使用固纬电子GDS系列数字存储示波器（DSOs）链接，需要的波形可以通过DSO抓取后，再由AFG-2225重建。用户可以在操作的时候抓取波形，然后在实验室做进一步分析或诊断时使用AFG-2225重建。因此，加上双通道特性，可以实现众多抓取信号的衍生应用。

支持多用途的信号应用

AFG-2225内置调制，扫频，猝发，和计频器等功能。调制波形包含了调幅，调频，调相，频移键控，SUM等调制，

并可选择内部或外部信号来进行信号调制。扫频功能包括线性和对数扫描方式，也可选择内部或外部信号进行扫描。

猝发功能支持门控和N 周期两种设定模式。可用来控制相位角、周期次数、周期时间等参数。内置的计频器提供高

达150MHz的计频功能，使用者无需额外购买计频器。
