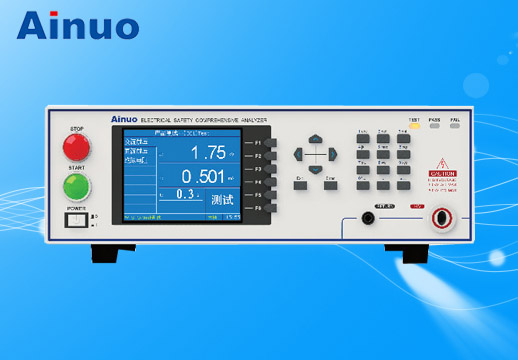

AN9636HS/AN9635HS耐压绝缘测试仪

交流耐压测试

额定输出容量

AN9636HS:500VA（5000V/100mA），短路电流大于200mA；

AN9635HS:200VA（5000V/40mA），短路电流大于200mA；

输出电压设置

范围，精度

100～5000V，±（2%×设定值+5个字）

输出频率设置

范围，精度

50Hz或60Hz，±0.1%×设定值

报警电流设置

上限范围，精度

0.10～40.00mA，±（2%×设定值+5个字）；【AN9636HS上限到100.0mA】

下限范围，精度

0.000～9.999mA，±（2%×设定值+5个字）

时间设置

测试时间范围

0.5～999.9s（0，为时间无限长）

缓升时间范围

0.1～999.9s

缓降时间范围

0.1～999.9s

时间设置精度

±（0.2%×设定值+1个字）

测量表头

电压范围，精度

0.01～5.00kV，±（1.5%×读数值+1个字）

频率范围，精度

50Hz或60Hz，±0.1%×读数值

电流范围，精度

0.10～40.00mA，±（2%×读数值+2个字）；【AN9636HS上限到100.0mA】

时间范围，精度

0.1～999.9s，±（0.2%×读数值+1个字）

输出电压波形、失真度、调整率

正弦波，小于2%（纯阻负载），

小于（2%×设置值+5V）（从空载到满载）

起始电压设置

（0%～50%）×输出电压设定值

电流补偿设置

0.000~40.00mA，自动、手动；【AN9636HS上限到100.0mA】

电弧侦测

1～9级，9级较灵敏，0为关闭

直流耐压测试

输出电压设置

范围，精度

100～6000Vdc，±（2%×设定值+5个字）

报警电流设置

上限范围，精度

0~10000μA，±（2%×设定值+5个字）

下限范围，精度

0.0~999.9μA，±（2%×设定值+5个字）

时间设置

测试时间范围

0.5～999.9s（0，为时间无限长）

缓升时间范围

0.1～999.9s

缓降时间范围

0.3～999.9s（0，为关闭）

精度

±（0.2%×设定值+1个字）

测量表头

电压范围，精度

0.01～6.00Vdc，±（1.5%×读数值+1个字）

电流范围，精度

0.0～10000uA，±（2%×读数值+5个字）

时间范围，精度

0.1～999.9s，±（0.2%×读数值+1个字）

额定输出容量

60VA（6000Vdc/10mA）

输出电压纹波、调整率

小于5%（纯阻负载），小于（2%×设定值+5V）（从空载到满载）

补偿电流设置

0 ~200.0μA，自动、手动

起始电压设置

（0%～50%）×设置输出电压

充电下限电流

（0~3.500）μA，自动、手动

放电时间

≤200ms

电弧侦测

1～9级，9级较灵敏，0为关闭

绝缘电阻测试

输出电压设置

范围，精度

100～2500Vdc，±（2%×设定值+5V）

报警电阻设置

上限与下限范围

1～9999MΩ

精度

100-499V，1~1000MΩ,±(8%×设定值+2个字)

1000~2000MΩ,±(12%×设定值+2个字)

500-2500V，1~199MΩ,±(2%×设定值+2个字)，

200~999MΩ,±(5%×设定值+2个字)

1000~9999MΩ,±(15%×设定值+2个字)

时间设置

缓升时间范围

0.1～999.9s

延迟判定时间范围

0，0.5～999.9s（0为无限长）

测试时间范围

0，0.5～999.9s（0为无限长）

缓降时间范围

0.1～999.9s

设置精度

±（0.2%×设定值+1个字）

测量表头

电压范围，精度

100～2500Vdc，±（2%×读数值+5个字）

电阻范围，精度

1～9999MΩ；

100-499V，1~1000MΩ,±(8%×读数值+2个字)

1000~2000MΩ,±(12%×读数值+2个字)

500-2500V，1~199MΩ,±(2%×读数值+2个字)，

200~999MΩ,±(5%×读数值+2个字)

1000~9999MΩ,±(15%×读数值+2个字)

时间范围，精度

0.1～999.9s，±（0.2%×读数值+1个字）

充电下限电流

0~3.500μA，自动、手动

后面板接口

遥控器接口

标配，标配脚踏开关（启动）

报警灯接口

标配，标配三色报警灯（测试、合格、警示）

通信接口

标配RS232，可选配RS485、网口、GPIB等

条形码接口

标配，RS232接口，条形码自动识别与程序匹配

U盘存储接口

标配，支持标准U盘接口，测试数据自动存储

开关量接口

标配，启动、停止、测试、合格、报警的开关量输出。

打印机接口

标配，支持针式打印机和微型打印机。

后面板测试输出接口

【选配，高压与接地测试后面板输出接口】

内置3通道高压扫描器接口

【选配，可进行初级-地、次级-地、初级-次级之间耐压/绝缘测试】

外置多通道高压扫描器接口

【选配，AN960-08八通道高压扫描器，可多台级联】

一般规格

检定与校准环境

23℃±5℃，（45～75）%RH，粉尘少

使用环境

0 ºC～40ºC,，（5～90）%RH，粉尘少

存储环境

-10℃～55℃，（5～95）%RH，粉尘少

系统电源

220V±10%，50Hz±5%

系统功耗

较大300VA（不含被测体的运行功率）

系统重量

约25kg

外型尺寸（mm）

426(W)x 550(D)x 133(H)
