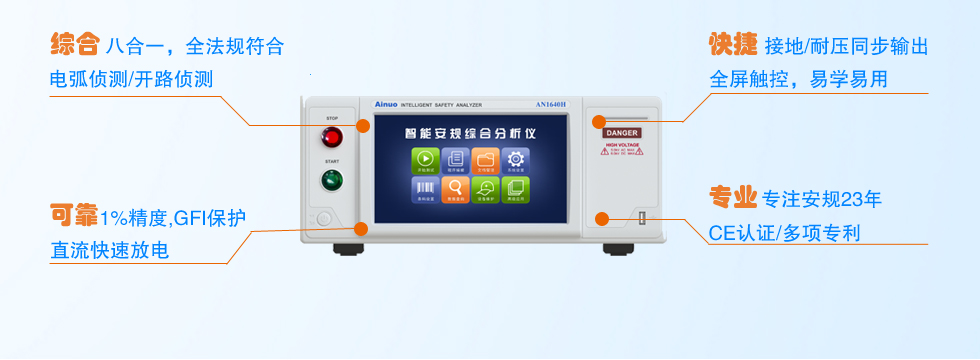

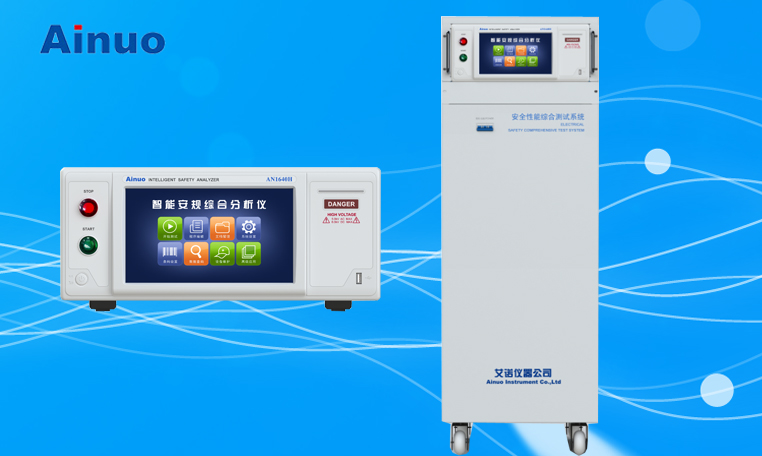

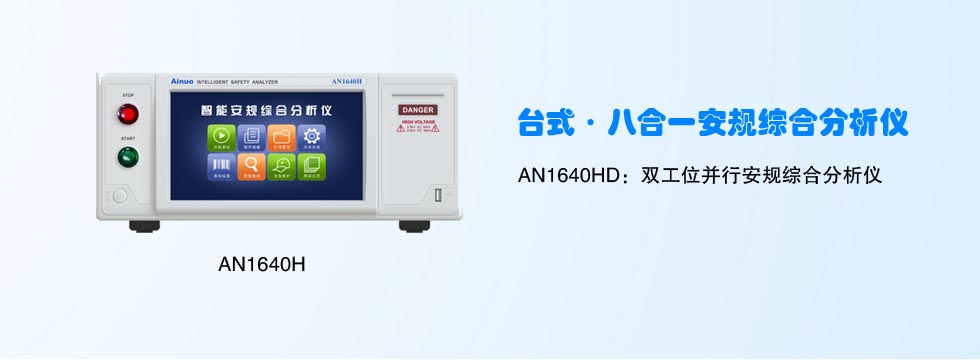

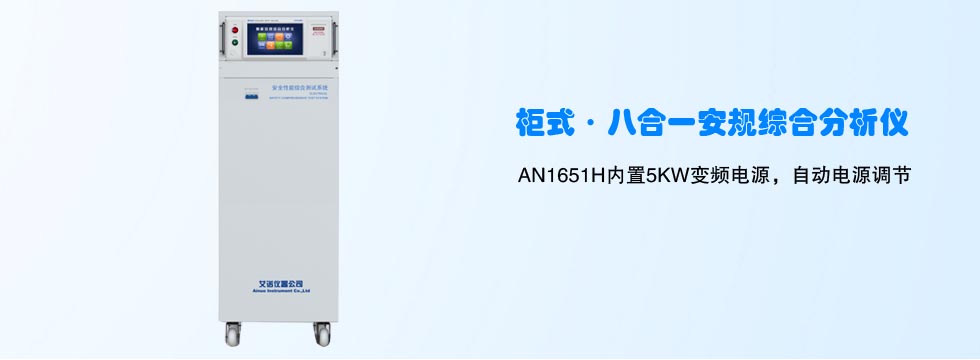

智能电气安全综合性能分析仪

参数说明

测试项目

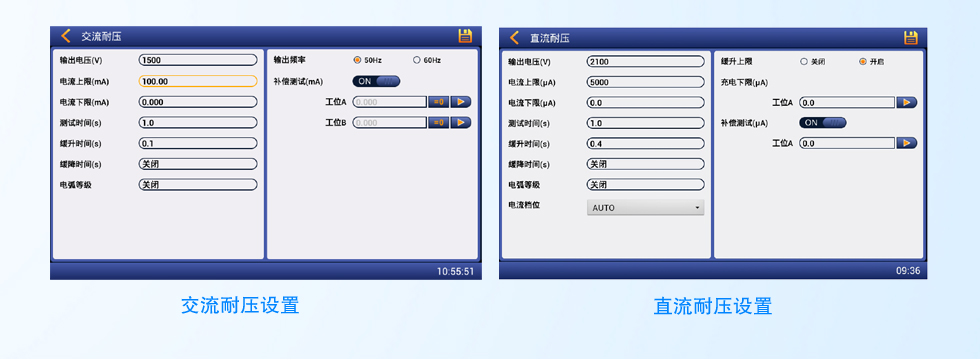

交/直流耐压测试 【ACW/DCWTest】

输出电压

DC0.10~6.00kV，AC：0.10~5.00kV

负载调整率

±（1%×setting+5V）

电压精度

±(1%×reading+1count)

电流量程

DC：10mA，AC：40mA（max100mA）

输出频率

50Hz/60Hz，DC

测试时间

TestTime0.5~999s，continue；RampTime/FallTime：0.1~999s，Off

测试项目

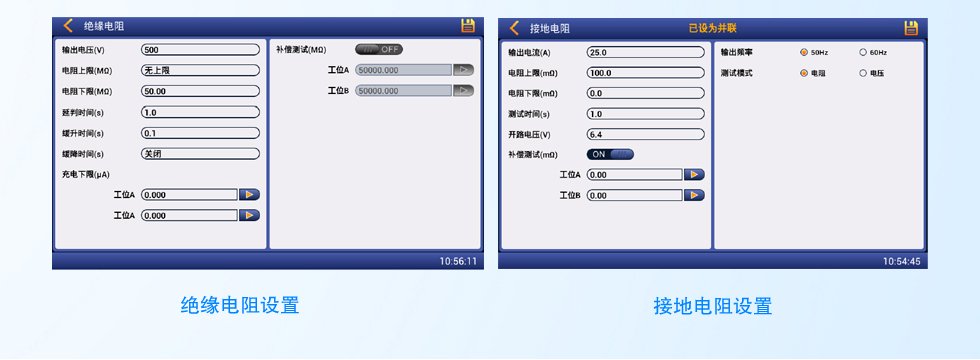

绝缘电阻测试【IRTest】

输出电压

DC0.10~2.50kV

电压精度

±(1%×reading+1counts)

电阻量程

0.1MΩ~50GΩ

电阻测试精度

5%typical

测试时间

TestTime0.5~999s，continue；RampTime/FallTime：0.1~999s，Off

测试项目

接地电阻测试 【GBTest】

输出电流

AC：2~32A

电流精度

±(1%×reading+2counts)

电阻量程

10mΩ~600mΩ

电阻测试精度

±(1%×reading+2counts)，4wires

测试项目

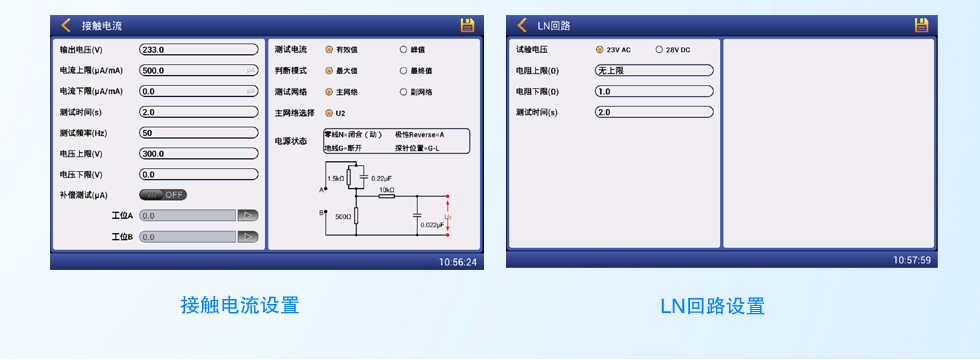

接触电流【TCTest】、运行测试【RunTest】、启动测试【START】、LN回路电阻测试

接触电流量程

0~12.00mA

接触电流精度

2%typical

探针设置

LinetoGround ，LinetoP1

标准符合项

UL544NP,UL544P,UL1563,UL60601-1,IEC60601-1,UL3101-1,UL/IEC60950,UL1950-U1*,UL2601-U1*, IEC60990，IEC60335

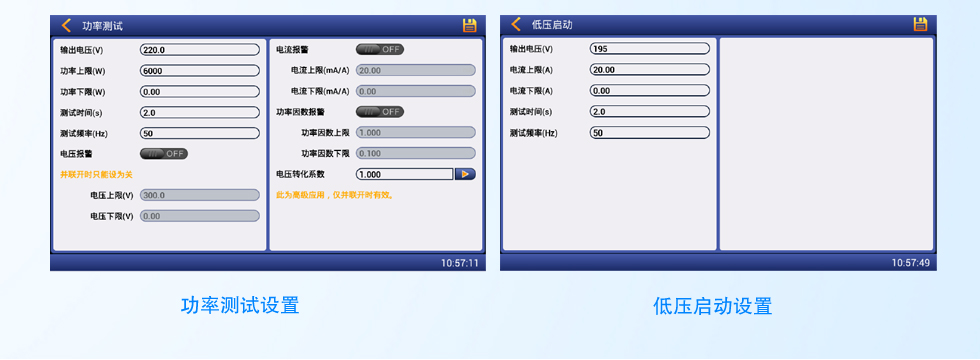

负载电流量程

0~20.00Amp

功率测试精度

0.2%typical

负载电压量程

Max0~300V
