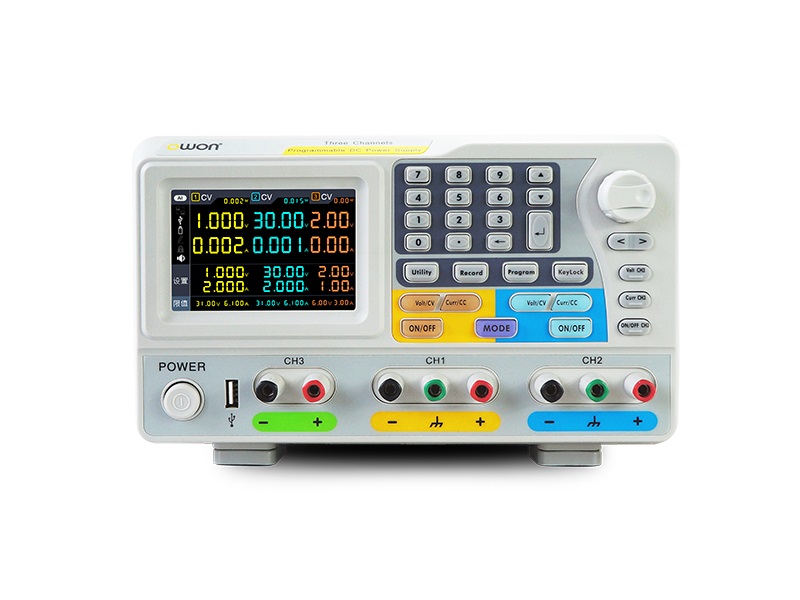

OWON,ODP系列产品是全新、高性能的直流可编程电源。OWON ODP系列具有独立可控双通道的双电源并采用高分辨率液晶显示,用户界面清晰;纯净的电源输出,全面的过压过流保护功能,高达100组定时输出设置;同时人性化的键盘布局,实用的配置接口为您提供多种解决方案。
主要特点
+ 三通道单独可调输出
+ 1mV / 1mA较大输出分辨率
+ 低纹波噪声的纯净电源
+ 可实现独立、并联、串联、正负四种工作模式
+ 过压/过流保护功能
+ 支持1M组定时输出功能
+ 记录仪功能:可对输出电压、电流、功率情况进行记录,并以图形显示
+ 恒压恒流智能转换功能
+ 4寸(480 x 320 像素)高分辨率TFT液晶显示
+ 支持USB2.0、串口RS232,LAN数字通讯传输功能
+ 支持SCPI
应用范围
军用研发 质量检测 电路功能测试 汽车电路测试 工业生产自动化测试
教育和技术培训 电子组件测试与老化实验 监控蓄电池充电曲线
技术参数:
型号
|
通道
|
较大输出功率
|
规格参数
|
精度
|
ODP3033
|
3
|
195W
|
30V/3A x 2, 6V/3A
|
1mV / 1mA
|
ODP3053
|
3
|
318W
|
30V/5A x 2, 6V/3A
|
1mV / 1mA
|
ODP3063
|
3
|
378W
|
30V/6A x 2, 6V/3A
|
1mV / 1mA
|
ODP6033
|
3
|
378W
|
60V/3A x 2, 6V/3A
|
1mV / 1mA
|
型号 |
ODP3033 |
ODP3053 |
ODP3063 |
ODP6033 |
通道 |
3通道独立可调 |
较大输出功率 |
198W |
318W |
378W |
378W |
仪器必须在规定的温度下连续运行30分钟以上才能保证以下参数
型号 |
ODP3033 |
ODP3053 |
ODP3063 |
ODP6033 |
|
通道 |
CH1 |
CH2 |
CH1 |
CH2 |
CH1 |
CH2 |
CH1 |
CH2 |
CH3 |
额定输出
(0℃-40℃) |
电压 |
0-30V |
0-30V |
0-30V |
0-60V |
0-6V |
限压保护 |
31V |
31V |
31V |
31V |
7V |
电流 |
0-3A |
0-5A |
0-6A |
0-3A |
0-3A |
负载调整率 |
电压 |
≤0.01% + 3mV |
电流 |
≤0.01%+3mA |
电源调整率 |
电压 |
≤0.01%+3mV |
电流 |
≤0.01%+3mA |
设置分辨率 |
电压 |
1mV |
电流 |
1mA |
回读分辨率 |
电压 |
1mV |
电流 |
1mA |
设定值精确度
(12个月内)
(25℃±5℃) |
电压 |
≤0.03%+10mV |
电流 |
≤0.1%+8mA |
≤0.1%+5mA |
回读值精确度
(25℃±5℃) |
电压 |
≤0.03%+10mV |
电流 |
≤0.1%+8mA |
≤0.1%+5mA |
纹波与噪声
(20Hz-20MHz) |
电压(Vp-p) |
≤4mVp-p |
≤3mVp-p |
电压(rms) |
≤1mVrms |
电流(rms) |
≤5mArms |
≤4mArms |
输出温度系数
(0℃-40℃) |
电压 |
≤0.03%+10mV |
电流 |
≤0.1%+5mA |
回读值温度系数 |
电压 |
≤0.03%+10mV |
电流 |
≤0.1%+5mA |
并联设定值精确度 |
电压 |
≤0.02%+5mV |
电流 |
≤0.1%+30mA |
可编程输出 |
内部存储组数 |
100组 |
时间设置 |
秒 |
设置存储功能 |
10组 |
记录仪功能 |
可记录10K组数据(电压,电流,功率) |
工作温度 |
0-40℃ |
接口 |
USB Host、USB Device、RS232、LAN |
+显示参数
型号 |
ODP3033 |
ODP3053 |
ODP3063 |
ODP6033 |
显示类型 |
4英寸的彩色液晶显示 |
显示分辨率 |
480水平×320垂直像素 |
显示色彩 |
65536色,TFT |
+机械规格
型号 |
ODP3033 |
ODP3053 |
ODP3063 |
ODP6033 |
尺寸 |
250mm (长)×158mm (高)×358mm (宽) |
重量 |
约9.8公斤 |
约12公斤(主机) |
