描述

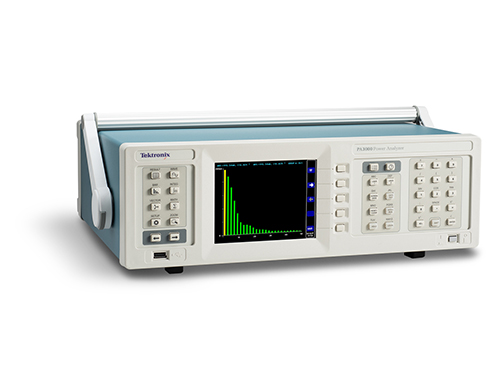

多通道功率分析仪，专为 AC-DC电源、LED 照明、UPS 系统、逆变器、功率转换器和 PWM 电机驱动器的单相和三相效率测试、功率和谐波分析而优化。

单通道功率分析仪，专为家庭和办公室设备、电源、照明产品和消费类电子产品的能耗、输入交流电源功率和谐波分析而优化。

应用

1-3 相 - 效率测试、三相功率分析、谐波分析、能耗测试、待机功率测试、扭矩、速度、湿度和温度监测。

1 相 – 能耗测试、输入功率分析、待机功率测试、电流谐波测试。

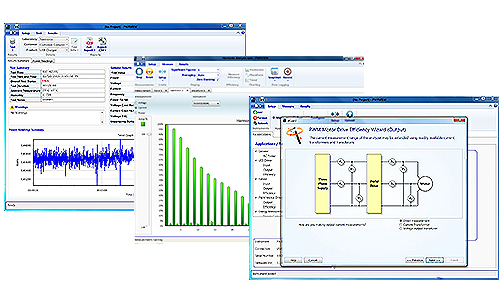

免费 PWRVIEW 软件

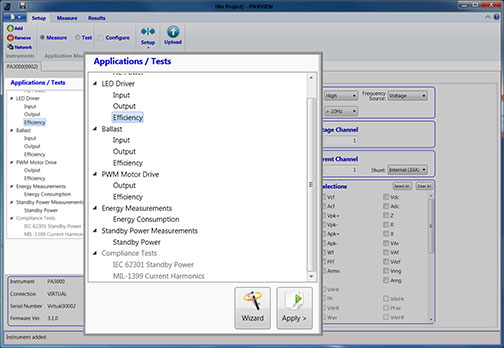

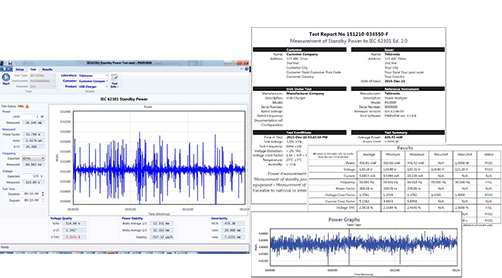

远程操作、记录、应用向导、效率测试、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、MIL-1399 测试

远程操作、记录、应用向导、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、IEC61000-3-2 测试

通道数

1、2、3 或 4（可选）

1

电压额定值

600Vrms Cat II

600Vrms Cat II

电流额定值

30Arms 和 1Arms 内部分流

20Arms 和 1Arms 内部分流

外部电流输入

20Vpk（2mm 香蕉插头）

1.25Vpk（2mm 香蕉插头）

交流电压和电流精度 (45Hz - 850Hz)

0.04% 读数 + 0.04% 范围

0.04% 读数 +0.04% 范围

直流电压和电流精度

0.05% 读数 + 0.1% 范围

0.1% 读数 + 0.1% 范围

功率精度 (45Hz - 850Hz)

± (Vrmsacc × Arms) ± (Armsacc × Vrms)

± 0.075% 的读数 ± 0.075% 的范围

带宽

1MHz

1MHz

采样率

每秒 100 万次采样

每秒 100 万次采样

电压范围（峰值）

5 V、10 V、20 V、50 V、100 V、200 V、500 V、1000 V、2000 V

10 V、20 V、50 V、100 V、200 V、500 V、1000 V

电流范围（峰值）

30 A 分流：500mA、1 A、2 A、5 A、10 A、20 A、50 A、100 A、200A
1A 分流：12.5 mA、25 mA、50 mA、125 mA、250 mA、500 mA、1.25 A、2.5 A、5 A

20A 分流：100mA、200 mA、500m A、1 A、2 A、5 A、10 A、20 A、50 A、100 A
1A 分流：2mA、4mA、10mA、20mA、40mA、100mA、200mA、400mA、1A、2A

外部电流输入范围（峰值）

50 mV、100 mV、200 mV、500 mV、1 V、2 V、5 V、10 V、20 V

12.5 mV、25 mV、62.5 mV、125 mV、250 mV、625 mV、1.25 V

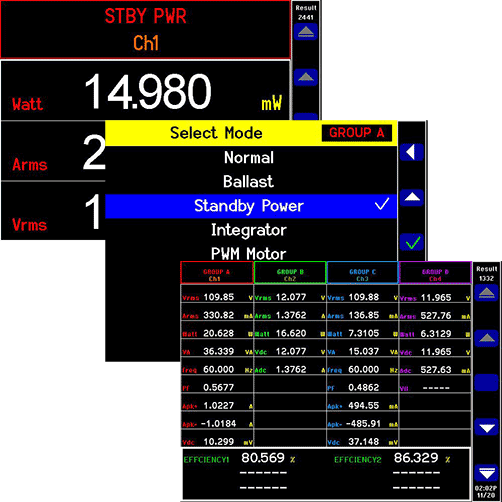

默认应用模式

PWM 电机、积分器、待机功率、镇流器、正常

积分器、待机功率、浪涌、镇流器、正常

可用测量

52

29

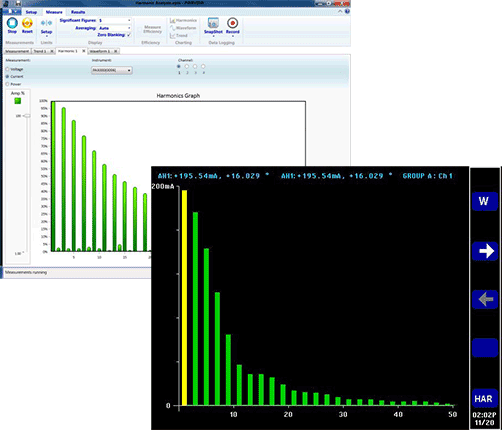

谐波

高达 100 次

高达 50 次

接线配置

1ph-2w、1ph-3w、3ph-3w、3ph-4w、3ph-3w(3V3A)

1ph-2w

更新速率

50mS

500mS

显示屏幕

5.75" 图形彩色显示器

3.5" 图形彩色显示器

辅助输入（扭矩、速度、温度等）

4 个模拟输入：+10 V 到 -10 V
2 个计数器输入：+10 V 到 -10V；1Mhz
4 个数字输入：+5 V TTL，10 kΩ 输出阻抗

N/A

通信端口

USB 主控、USB、以太网、RS232、GPIB（选配）

USB 主控、USB、以太网、GPIB

传感器电源

± 15 V，每条通道较大电流 250 mA

N/A

电源输入

100 V 至 240 V AC，50 Hz 或 60 Hz，较大值 120 VA

100 V 至 240 V AC，50 Hz 或 60 Hz，较大值 25 VA

保修

3 年

3 年

EMC

符合欧盟 EMC 指令

符合欧盟 EMC 指令

安全性

符合欧盟低电压指令

符合欧盟低电压指令

尺寸（不包括手柄）

13.2 cm 高 × 42 cm 宽 × 33.5 cm 深 (5.2” × 16.5” × 13.2”)

10.2cm 高 x 22.3cm 宽 x 28.5cm 深 (4.0" x 8.7" x 11.2")

重量

9.5 kg (20.9 lb.) – 4 通道，带 GPIB

3.2 kg (7.0 lb.)
