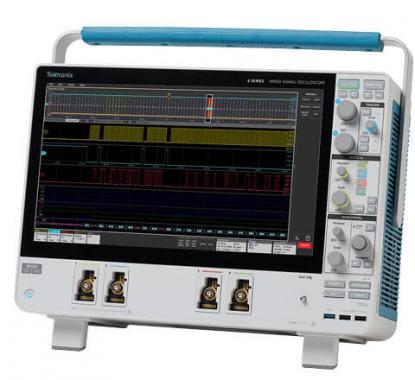

6 系列 MSO 混合信号示波器

6 系列 MSO 混合信号示波器 概述

使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量 - 在四通道同时打开时，采样率不会下降。

最高分辨率时噪声最低

在 1mV/div 时，与传统示波器相比，噪声降低超过 75%

看到从未见过的信号。

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
• 12bits ADC，高分辨率模式下可达16bits

观看选择 6 系列 MSO 的 6 个理由

• 性能 - 带宽/采样率
• 低噪声/高分辨率
• 令人愉快的用户界面
• 测量和分析
• 灵活探测
• 升级与附加功能

轻松进行高级测量与分析

在 GHz 时钟与串行总线上轻松检定抖动。通过综合高级测量，可轻松地将统计资料纳入日常工具包。例如，对于抖动或高级功率分析，使用与例行上升时间和 rms 测量相同的拖放操作。

• 高级抖动分析

• 高级功率分析

• 高速串行一致性

• 自动化测量与趋势分析

 使用探头确保信号保真度

通过四个 FlexChannel® 输入实现多种功能。使用标配的 1 GHz、10x 探头探测电路。可以连接高性能单端探头或者差分探头，或者通过新的 TriMode 探头实现一个探头同时进行单端和差分量测。将 TLP058 探头连接至任意通道实现 8 路数字通道 – 最多达 32 条数字通道。

• 1 MΩ 和 50 Ω 输入阻抗
• 附带四个 1 GHz 带宽低电容无源探头
• 新 4、6 和 8 GHz TriMode 探头



所用触摸屏

• 15.6 英寸响应超快的触摸屏
• 开合/缩放/滑动
• 按钮和鼠标操作

数字置信度

1 - 选配，并可以升级
2 - 产品注册后免费

在需求改变时，添加功能或性能

• 将带宽升级至 8 GHz
• 将每条通道上的记录长度增至 250 M 样点
• 增加逻辑探头，最多时实现 32 路数字通道
• 添加 Windows 10 操作系统
• 添加任意波形/函数发生器
• 添加高级分析：串行解码/触发、自动化一致性、功率、抖动

包装箱里有什么物品？

• 4 TPP1000 1 GHz、低电容无源探头
• 针对随附探头的 1 年保修
• 针对仪器的 3 年保修
• 鼠标、电源线和附有附件袋的前盖
• 印刷的安装手册涵盖安全和基本操作
• 全面的集成在线帮助
• 追溯证明

6 系列 MSO 混合信号示波器 应用

电源分析

通过自动化功率测量与分析确保电源质量、谐波、开关损耗、安全操作区测量等可靠且可重复。通过 SPMI 解码和触发来节省时间。依靠 6 系列 MSO 低噪声性能准确评估电源噪声。

特点

• 电源质量和谐波
• 开关损耗和安全作业区
• 电路内电感器和变压器分析
• SPMI 电源管理总线解码和触发

抖动分析

时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。

特点

• 标准相位噪声、时钟抖动和定时以及波形直方图
• 选配高级分析、抖动分解和时钟恢复

串行标准一致性测试

系统依赖快速、可靠的数据传输。高速数字标准依赖严格的测试程序来确保可靠性。自动化一致性测试软件与 6 系列 MSO 共同管理整个测试过程 - 设置、测量、按照标准极限检查并生成全面报告。

特点

• 自动化 USB 2.0 一致性测试
• 自动汽车以太网一致性测试
