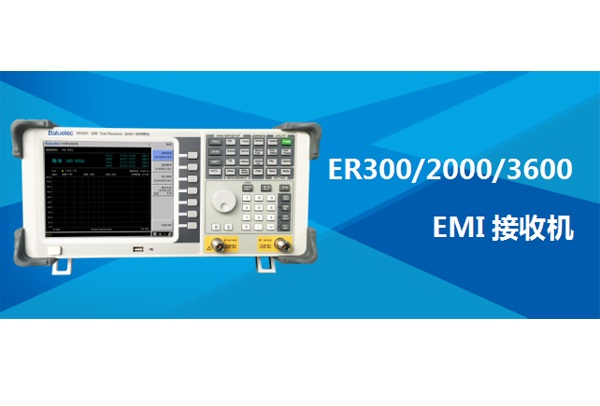

ER系列EMI接收机符合CISPR 16-1-1标准，集成了CISPR-AVG、CISPR-RMS、QPK检波器，根据CISPR、EN、FCC和MIL等标准进行电磁干扰测量，适用于家电、照明、汽车电子、医疗等行业的EMI测试。结合ETR上位机测量软件、丰富的测试选配件，可进行精确的自动化测试。全系标配频谱分析模块和跟踪信号发生器，满足不同领域用户的测试需求。

应用领域

u产品开发阶段EMI问题的诊断与分析

u灯具、家电、汽车电子、医疗等行业EMI测试

uEMI传导骚扰测试

uEMI辐射骚扰测试

u产品预认证测试

uEMC自动化测试

u通用频谱测量与分析

应用测试

EMI接收测试

近场诊断

标准测试

通用频谱

滤波器设计仿真

网络测量

技术参数：

频谱分析模式
频率范围	ER300	1kHz~300MHz
	ER2000	1kHz~2GHz
	ER3600	1kHz~3.6GHz
读数精度	±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)
内部基准(10MHz)	老化率	1ppm/年
	温漂	＜0.5ppm(15℃~35℃)
单边带相位噪声(f=500MHz)
频偏30kHz	-90dBc/Hz
频偏1MHz	-110dBc/Hz
幅度
最大输入电平	平均连续功率	+36dBm
	最大直流输入电压	50Vdc
显示平均噪声电平
通道	频率	前放关	前放开
变频通道	100kHz~1MHz	≤-100dBm-30*(f/100kHz)dB	≤-120dBm-30*(f/100kHz)dB
	1MHz ~ 10MHz	≤-130dBm	≤-150dBm
	10MHz ~ 1GHz	≤-135dBm	≤-155dBm
	1GHz ~ 3.6GHz	≤-140dBm	≤-148dBm
低频通道	5kHz~10kHz		≤-110dBm
	10kHz~10MHz		≤-125dBm
幅度测量不确定度(20℃~30℃)
综合幅度精度(90%)	±1.8dB
分辨率带宽(-3dB)
分辨率带宽范围	1Hz~3MHz，连续步进
分辨率带宽转换不确定度	1Hz≤RBW≤500kHz	±0.6dB
	RBW＞500kHz	±1.0dB
分辨率带宽精度	＜10%
衰减器
衰减器范围	0~39dB，3dB步进
衰减器不确定度	±1.0dB
剩余响应
≤ -96dBm
频率响应
5kHz~200kHz	±1.8dB
200kHz~3.6GHz	±1.5dB
检波器
自动、常态、正峰、负峰、取样
扫描时间
变频通道	Span = 0	1ms~3000s
	Span > 0	3ms~3000s
输入端口驻波比
50MHz~1GHz	≤ 2.0
EMI接收模式
频率范围	ER300	1kHz~300MHz
	ER2000	1kHz~2GHz
	ER3600	1kHz~3.6GHz
读数精度	±(频标读数×频率基准精度 + 末位显示单位的一半)
幅度测量不确定度(20℃~30℃)	综合幅度精度(90%)	±2.0dB
分辨率带宽(-6dB)	分辨率带宽范围	200Hz/9kHz/120kHz/1MHz
	分辨率带宽精度	＜10%
检波器	正峰、负峰、准峰、平均、RMS
扫描时间	100us~100s
扫描点数	101~1001
迹线数量	3个(并行检波)
频段列表	10个
频率响应	±2.0dB
跟踪源
频率范围	10kHz~1.5GHz
输出功率	-30dBm~0dBm
输出平坦度	±3dB
通用参数
显示器	8.4吋真彩TFT-LCD
分辨率	800×600
通信接口	LAN、USB
工作温度	0℃~40℃
存储温度	-30℃~+70℃
重量	7.5kg
尺寸(长×宽×高)	400mm×280mm×190mm

订货信息:

配置	描述	订货号
主机	EMI接收机(1kHz~300MHz)	ER300
	EMI接收机(1kHz~2GHz)	ER2000
	EMI接收机(1kHz~3.6GHz)	ER3600
标配	CD光盘(用户手册、编程手册)
	电源线(220VAC)
	N/SMA-JK接头
	双SMA电缆(80cm)
	内置跟踪源(10kHz~1.5GHz)
选配	隔离变压器	GBK3kVA
	调压仪	CHV400
	人工电源网络	LISN016/050/100
	耦合去耦网络	CDN016
	脉冲限幅器	PLA030
	射频开关	RFS003
	EMC测试软件	BL.EMC.ETR
