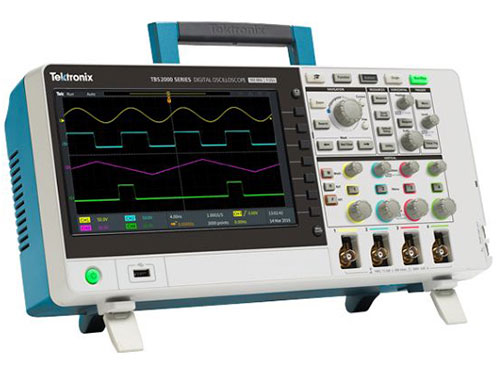

TBS2000 数字存储示波器

凭借9 英寸WVGA 显示器、20M 点记录长度和1 GS/s 采样率， TBS2000 系列示波器可以捕获和显示明显多得多的信号，帮助您更快地评估设计。全新的波形上面光标读数和32 种自动测量，使您能够简便地、满怀信心地分析信号，每种功能都拥有丰富的小贴士，帮助您迅速选择正确的功能。TekVPI® 探头接口不仅适用于传统BNC 连接，还支持较新有源电压探头和电流探头， 应用范围极广。

主要性能指标

• 2 条和 4 条模拟通道型号
• 100和 70 MHz带宽型号
• 高达 1 GS/s 采样率
• 所有通道上 20 M 记录长度
• 5 年保修

主要特点

• 9 英寸 WVGA 彩色显示器
• 15个水平格，显示的信号多出 50%
• TekVPI探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位
• 32种自动测量和 FFT功能，全面分析波形
• HelpEverywhere提供有益的屏显小贴士
• 内置示波器介绍手册，提供操作说明和示波器基础知识
• 2 通道型号，重仅 2.62 kg (5.8 磅 )，携带方便

连接

• 前面板上 USB 2.0主控端口，快速简便地存储数据
• Wi-Fi接口提供了无线通信功能¹ 支持
• 后面板上 USB 2.0设备端口，简便地连接 PC
• LXI标准10/100BASE-T以太网端口，通过LAN进行远程控制

¹兼容市面上流行的USB Wi-Fi 适配器。Wi-Fi 适配器附件TEK-USB-WIFI 满足FCC、CE 和IC 法规，支持无线连接。

教育

• 课件功能，在显示器上提供实验练习指引
• 全面兼容教育应用中的 TekSmartLab 实验管理软件

专业设计，让您的工作更轻松

TBS2000 系列是为了简便操作和快速操作教学专门设计的。专用控制功能可以迅速进入重要设置，您可以更快地评估信号。许多示波器仅有8 个竖格和10 个横格，而TBS2000 则提供了10 个竖格和15 个横格，您可以看到更多的信号信息。显示器还为测量结果和菜单信息提供了更多的空间。

专为杰出的波形查看和分析能力而设计

长记录长度及卷动和缩放

可以选择记录长度，从2000 个样点直到200M 样点，捕获长时间记录。超长记录长度将帮助您找到异常信号，检验数字通信。为帮助浏览长采集数据，缩放功能可以迅速卷动记录，放大查看信号细节。

在缩放模式下，上方画面提供了较多20M 点概况。下方画面显示了放大后的详细视图。


波形显示画面上显示光标读数。可以使用光标测量时间、幅度或两者。

多功能触发和采集模式

触发系统是为调试当今混合信号设计而打造的。除基本边沿触发外，它还包括脉宽触发和欠幅脉冲触发，特别适合调试设计的数字部分。脉宽触发非常适合寻找窄毛刺或超时条件。您可以指定一个电压阈值和一个宽度，在脉冲太窄、太宽或持续特定时间时，示波器会触发采集。欠幅脉冲触发旨在捕获幅度短于预期的信号。您可以指定两个电压阈值和一个宽度。如果脉冲幅度落在两个阈值之间，那么示波器将触发采集。

默认的采集模式是采样模式，这种模式适合大多数应用。但是，仪器还提供了峰值检测模式，适合查找尖峰；平均模式则可以帮助降低重复的信号上的噪声。

自动测量变得更轻松

全套自动测量可以快捷方便地测试各种信号和应用。

一个屏幕上列出及选中所有测量。

通过一个测量选择屏幕，您可以方便地在32 种自动测量中进行选择，而不必搜寻多个菜单。您可以选择放在页面顶部的较常用的测量，也可以选择4 种类别：频率、时间、幅度和区域。HelpEverywhere 系统为每项测量提供了小贴士，可以更方便地知道使用哪项测量，了解测量结果。

测量是透明的，因此不会挡住波形。

测量按来源加上颜色编码，显示在透明背景上，因此波形不会被读数挡住。

FFT 功能

按专用前面板FFT 按钮，您可以使用FFT 功能，了解信号的频率成分。可以只显示FFT，或打开源波形显示，同时查看频谱和时域波形。透明读数显示重要设置，而不会挡住FFT 显示。

时域源波形可以显示在FFT 频率频谱上方。

内置小贴士，设置更迅速

HelpEverywhere 是TBS2000 上独有的功能。在您浏览主要菜单时，它会即时显示帮助信息。小贴士包括测量信息、应用小贴士、文字和图形形式的整体指引。您可以从HelpEverywhere 菜单中打开和关闭小贴士。

HelpEverywhere 小贴士解释了重要设置。

屏显示波器基础知识

Scope Intro 是TBS2000 内嵌的简明手册。按前面板Function 按钮，可以获得示波器基本操作系统，以及面向教育应用的TBS2000 和TekSmartLab 实验管理系统。





Scope Intro（示波器介绍）涵盖基本示波器操作和TBS2000使用方式。

同类*个支持无线通信的解决方案

LXI 嵌入式网页，用于仪器控制

LXI 是一种基于LAN 连接的行业标准，实现灵活、可靠、高效的通信和控制。TBS2000 支持LXI Core 2011。通过在网络浏览器中简单地输入仪器IP 地址，可以进入TBS2000 LXI 网页。

LXI 控制屏幕和波形显示。

TekVPI® 接口和有源探头支持

TekVPI 探头接口确立了探测易用性标准。通过这个接口，TBS2000 系列支持各种较新电压探头和电流探头，满足各种应用需求。这些探头通过接口供电及与TBS2000 通信。标度因数和状态信息（如错误条件）发送给仪器处理和显示，而不必手动设置标度因数，计算偏置，或监测钳夹张开情况，也不需要对电流探头消磁。

TekVPI 探头把标度设置、范围和状态传送给TBS2000。

创新的新型教育解决方案

TBS2000 提供了全新的方式，教育机构可以把更多的时间放在讲授电路概念上，而不是放在设置和管理实验上。

课件功能允许学生在仪器显示器上查看实验信息。

集成课件功能允许教授在仪器中加载实验练习，在每个站上为学生提供指引，并提供结构化框架，学生可以捕获数据，并包含在报告中。泰克课件资源中心提供了100 多种可供下载的实验练习样例。

TBS2000 可以简便地整合到TekSmartLab 系统中。在整合之后，教育机构只需点击几下鼠标，就可以预置装满仪器的实验室，实验室讲师可以从中央工作站追踪每个学生的进度。

您可以依赖的性能

泰克提供行业领先的服务和支持，每台TBS2000 系列示波器都标配5 年保修。
