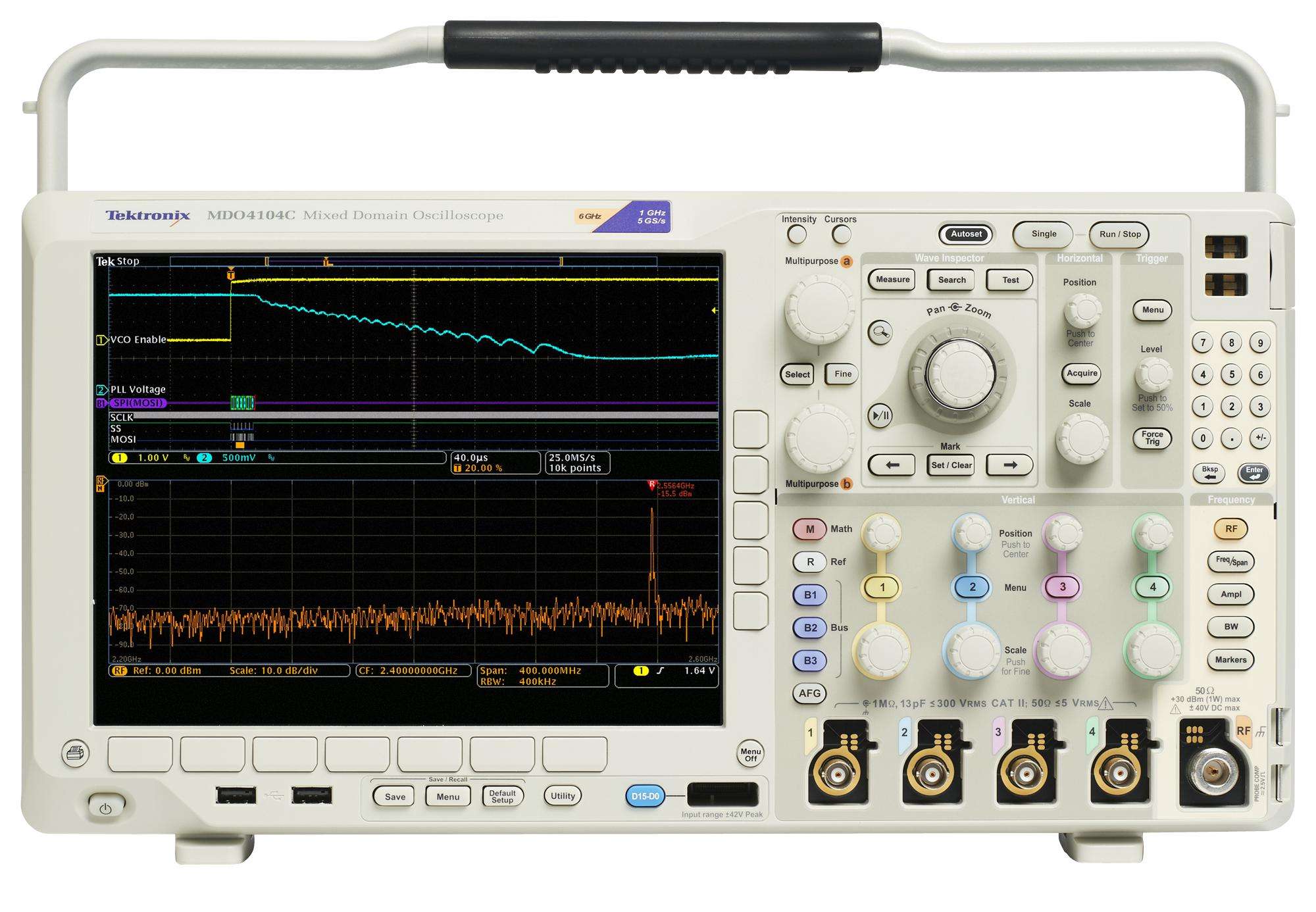

MDO4000C 混合域示波器

主要性能指标

• 1.示波器
  • 4 条模拟通道
  • 1 GHz、500 MHz、350 MHz、200 MHz 带宽型号
  • 带宽可升级（较高达 1 GHz）
  • 较高达 5 GS/s 采样率
  • 所有通道上 20 M 记录长度
  • > 340,000 wfm/s 的较大波形捕获速率
  • 标配无源电压探头，3.9 pF 电容负载，1 GHz 或 500 MHz模拟带宽
• 2.频谱分析仪（选配）
  • 频率范围 9 kHz - 3 GHz 或 9 KHz - 6 GHz
  • 超宽捕获带宽 ≥1 GHz
  • 频谱分析仪的时间同步捕获功能，支持模拟采集和数字采集
  • 频率相对于时间关系、幅度相对于时间关系和相位相对于时间关系波形
• 3.任意函数发生器（选配）
  • 13 种预先定义的波形类型
  • 50 MHz 波形生成功能
  • 128 k 任意波形发生器记录长度
  • 250 MS/s 任意波形发生器采样率
• 4.逻辑分析仪（选配）
  • 16 条数字通道
  • 所有通道上 20 M 记录长度
  • 60.6 ps 定时分辨率
• 5.协议分析仪（选配）
  • 支持 I²C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
• 6.数字电压表/频率计数器（产品注册后免费提供）
  • 4 位 AC RMS、DC 和 AC+DC RMS 电压测量
  • 5 位频率测量

典型应用

• 嵌入式设计

  在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前较常见的串行总线和无线技术。

• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

• EMI调试

  确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。

• 无线调试

  在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。

• 教育

  管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到较小。全面升级能力可以在需求变化时或在预算允许时再增加功能。

• 制造测试和调试

  规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中，较大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

1- 示波器

MDO4000C系列的核心是一台世界一流的示波器，它提供了多种完善的工具，加快了调试的每一个阶段：迅速发现异常信号，捕获异常信号，搜索波形记录，找到关心的事件，分析事件特点及被测器件特点。

数字荧光技术，采用FastAcq®高速波形捕获

如果想调试设计问题，首先必须知道存在问题。每个设计工程师都要用大量的时间查找电路中的问题，如果没有合适的调试工具，这项任务耗时长、非常麻烦。

数字荧光技术及FastAcq让您更深入地了解器件的实际运行状况。 由于其快速波形捕获速率（>340,000  wfms/s），您可以以很高的概率迅速查看数字系统中常见的偶发问题：如欠幅脉冲、毛刺、定时问题、等等。

为进一步加强查看偶发事件的能力，可以使用辉度等级指明偶发瞬态事件相对于正常信号特点发生的频次。FastAcq 采集模式下提供了 4  个波形调色板。

• 色温调色板使用颜色等级指明发生频率：暖色如红色/黄色表示经常发生的事件，冷色如蓝色/绿色表示很少发生的事件。
• 频谱调色板使用颜色等级指明发生频率，冷色如蓝色表示经常发生的事件，暖色如红色表示很少发生的事件。
• 普通调色板使用默认的通道颜色（如黄色用于通道 1）和灰度级指明发生频率，其中经常发生的事件用亮色表示。
• 倒置调色板使用默认的通道颜色和灰阶指明发生频率，其中很少发生的事件用亮色表示。

这些调色板迅速突出显示测量期间发生频次较高的事件，或在测量偶发异常事件中突出显示发生频次较低的事件。

无限余辉或可变余辉选项决定波形在显示屏上停留的时间，帮助您确定异常事件发生频次。



数字荧光技术实现高于 340,000 wfm/s 的波形捕获速率和实时辉度等级。

触发

发现电路问题只是*步，然后，您必须捕获关心的事件，以确定根本原因。 为此，MDO4000C包含超过125种触发组合，提供了一套完整的触发功能，包括欠幅脉冲触发、逻辑触发、脉宽触发/毛刺触发、建立时间和保持时间违规触发、串行包触发和并行数据触发，帮助您迅速定位关心的事件。 由于高达20 M记录长度，您可以在一个采集中捕获许多关心的事件，甚至数千个串行包，进一步进行分析，同时保持高分辨率，放大精细的信号细节，记录可靠的测量数据。



超过 125 种触发组合，轻松捕获关心的事件。

Wave Inspector®波形导航和自动搜索

由于长记录长度，一次采集中可以包括几千屏波形数据。作为业界较好的导航和搜索工具，Wave Inspector® 可以在数秒内找到关心的事件。



Wave Inspector 控件在查看、导航和分析波形数据方面提供前所未有的效率。转动外环卷动控件(1)，浏览长记录。在几秒钟内，从头到尾获得详细信息。找到关心的部分，还要查看更多细节？只需转动内环缩放控件 (2)。

缩放和卷动

这个专用的两层前面板控件为缩放和卷动提供直观的控制。 内环控件调节缩放系数（或缩放比例），顺时针旋转将激活缩放并逐渐增大缩放系数，逆时针旋转将减小缩放系数，较终可关闭缩放。 您无需再去通过几个菜单来完成缩放显示。 外环控件在波形中卷动缩放框，以快速到达所关心的波形部分，同时还利用力反馈来确定在波形中卷动的速度。 外环控件旋转得越快，缩放框移动得越快。 只需向相反方向转动即可改变卷动的方向。

用户标记

在前面板按 Set Mark（设置标记）按钮，可以在波形上放置一个或多个标记。 如果要在这些标记之间导航，只需在前面板上按 Previous (←)（上一个）和 Next (→)（下一个）按钮。

搜索标记

Search（搜索）按钮用于自动搜索长采集内容，以查找用户定义的事件。事件的所有发生位置都将以搜索标记高亮显示，并可通过前面板上的 Previous (←)（上一个）和 Next (→)（下一个）按钮方便地进行导航。搜索类型包括边沿、脉宽/毛刺、超时、欠幅脉冲、逻辑、建立时间和保持时间、上升时间/下降时间、并行总线和 I²C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553 和 I²S/LJ/RJ/TDM包内容。搜索标记表以表格方式显示在自动搜索期间找到的事件。每个事件都显示有一个时间标记，以便轻松进行事件间定时测量。



搜索步骤 1：定义要搜索的内容。


搜索步骤 2：Wave Inspector 自动搜索整个记录，并用空心的白色三角形标记处每一个事件。然后，可以使用 Previous（上一个）和 Next（下一个）按钮在事件之间切换。


搜索步骤 3：Search Mark（搜索标记）表以表格视图呈现通过自动搜索过程发现的每个事件。每个事件都显示有一个时间标记，以便轻松进行事件间定时测量。

波形分析

检验原型性能与仿真数据相符及满足项目设计目标要求分析其行为。这些任务范围从简单的上升时间和脉宽检查到复杂的功耗分析及噪声源调查。

示波器提供全面的集成分析工具，包括基于波形的和基于屏幕的光标、自动测量、高级波形数学运算（包括任意公式编辑、FFT 分析、波形直方图和趋势图），形象地显示测量结果随时间的变化情况。



自动测量读数提供了可重复的波形特点统计视图。


每种测量均有帮助文本以及相关图形，帮助解释如何进行测量。

波形直方图直观显示波形如何随时间变化。水平波形直方图特别适合洞察一个时钟信号里有多少抖动以及抖动的分布，垂直直方图则特别适合深入了解一个信号中有多少噪声以及噪声的分布。

波形直方图测量提供了与波形直方图分布有关的分析信息，可以深入了解其分布的广度、标准偏差、平均值等。



上升沿的波形直方图显示边沿位置（抖动）随时间的分布，其中包括在波形直方图数据上进行的数字测量。

视频设计和开发 (选配)

很多视频工程师仍对模拟示波器情有独钟，相信模拟显示器上的亮度等级是查看某些视频波形细节的*方式。快速的波形捕获速率结合其信号亮度分级显示，能够提供与模拟示波器相同的丰富信息显示，但还能提供多得多的细节以及数字示波的所有优势。

IRE 和 mV 刻度、场释抑、视频极性以及智能到能够检测视频信号的自动设置，此类标配功能令本款市面上使用较简单的示波器成功进军视频应用。而且由于示波器的高带宽和四个模拟输入，所提供的性能能够满足模拟和数字视频使用。

选配的视频应用模块进一步扩展了视频功能，其提供了业内较完整的一套HDTV和自定义(非标准)视频触发功能，另外还提供了一种视频图像模式，你可以看到正在查看的视图信号的图像，适用于NTSC和PAL信号。选配的视频分析功能可以免费试用30天。在仪器*次通电时，这个免费试用期自动开始计算。



查看 NTSC 视频信号，视频图像模式包含对比度和亮度自动设置及手动控件。

功率分析 (选配)

客户对更长电池寿命的设备及更低能耗的绿色解决方案的需求日益增加，需要电源设计师们表征开关损耗并将其降至较低以提高效率。 此外，必须分析电源的功率电平、输出纯度及到电源线的谐波反馈等特点，满足国家和地区功率质量标准。在历史上，在示波器上完成这些以及其他诸多功率测量相当耗时，需要手工完成并且非常繁琐。选配的功率分析工具极大地简化这些任务，允许准确快速地分析功率质量、开关损耗、谐波、安全作业区 (SOA)、调制、波纹和转换速率（dI/dt、dV/dt）。功率分析工具完全集成于示波器内，只需一个按钮即可完成自动化的可重复功率测量，无需外部 PC 或复杂的软件设置。选配功率分析功能可以免费试用 30 天。在仪器*次通电时，这个免费试用期自动开始计算。



功率质量测量。自动电源测量可以迅速准确地分析常用的电源参数。

极限-模板测试 (选配)

在开发过程中常见的任务是表征系统中某些信号的行为。一种方法叫做极限测试，就是将被测信号与已知良好的相同信号或其“黄金”版本进行比较，通过用户定义的垂直和水平容差进行判断。另一种常见的方法叫做模板测试，是将被测信号与模板进行比较，寻找待测信号与模板冲突的位置。 MDO4000C系列同时提供了极限和模板测试功能，适合长期监测信号，在设计期间分析信号特点，或执行生产线测试。提供一整套强大的电信和计算机标配来测试与标配的符合性。此外，可以创建及使用自定义模板，检定信号特点。通过定义测试持续时间（以波形个数或时间为单位）、判定测试失败所用的违例门限、计数命中数并伴随统计信息，以及发生违例、测试失败和测试完成时的操作，即可按照自己具体的要求来定制测试。无论从已经良好的信号还是从定制或标配模板中指定模板，在搜索波形异常（如毛刺）中执行通过/失败测试从未如此简单。选配的极限/模板测试功能可以免费试用 30 天。在仪器*次通电时，这个免费试用期自动开始计算。



极限测试显示从黄金波形创建的模板并与活跃信号进行比较。结果中将显示出有关测试的统计信息。

2- 频谱分析仪 (选配)

快速准确的频谱分析

在使用选配频谱分析仪输入时，MDO4000C系列显示画面会变成全屏频域视图。

主要频谱参数，如中心频率、频宽、参考电平和分辨率带宽，都可以使用前面板专用菜单和小键盘迅速简便地进行调节。



MDO4000C频域显示。

智能高效标记

在传统的频谱分析仪中，为了标识所有关心的峰值而打开和放置足够的标记可能会非常费事。 MDO4000C系列自动把标记放在峰值上，指明每个峰值的频率和幅度，提高了这个过程的效率。用户可以调节用来确定什么是峰值的标配。

较高幅度峰值称为参考标记，显示为红色。标记读数可以在绝对值和增量读数之间切换。在选择Delta时，标记读数显示每个峰值距参考标记的相对频率和相对幅度。

同时还提供两个手动标记，用于测量频谱的非峰值部分。启用后，参考标记即附加在其中一个手动标记上，允许在频谱中的任何位置进行增量测量。除了频率和幅度以外，手动标记读数包括噪声密度和相噪读数，具体取决于选择的是绝对值还是增量读数。“到中心的参考标记 (Reference Marker to Center)”功能可以立即把参考标记所指示的频率移动到中心频率。



自动峰值标记一目了然地识别关键信息。如本图所示，满足门限和突出标配的 5 个较高幅度峰值被自动标出。

频谱图

配有选项 SA3或SA6的MDO4000C系列包括三维频谱图显示，特别适合监测缓慢变化的RF现象。X 轴代表频率，就像典型的频谱画面一样。但是，Y 轴代表时间，色彩用来指示幅度。

三维频谱图片段的生成方式如下：先获取每个频谱，然后“把它倒放在边沿上”，使其高一个像素行，然后根据该频率上的幅度为每个像素分配颜色。冷色（蓝绿）代表低幅度，暖色（黄红）代表高幅度。每个新采集都会在三维频谱图的底部增加一个段，历史记录上移一行。当采集停止时，可以回头翻阅频谱图，查看各个频谱段。



频谱图画面显示出缓慢移动的射频现象。此处所示的是正在监视具有多个峰值的信号。在峰值的频率和幅度随时间变化时，在频谱图画面中可以简便地看到变化。

超宽的捕获带宽

当今无线通信明显随时间变化，它们采用完善的数字调制方式，通常采用涉及输出突发的传输技术。同时这些调制方案的带宽也可能非常宽。传统的扫描或步进式频谱分析仪对于查看这些类型的信号能力非常有限，因为它们一次只能看到这些的频谱的一小部分。

一次采集所需的频谱量称为捕获带宽。传统频谱分析仪以扫描或步进方式完成捕获带宽，在所需的频宽范围内建立所请求的图像。因此，当频谱分析仪采集频谱的一个部分时，所关心的事件可能正在频谱的另一个部分内发生。如今市面上的大多数频谱分析仪的捕获带宽为 10 MHz，有时会采用昂贵的选件将其扩展为 20 MHz、40 MHz，在某些情况下甚至达到 160 MHz。

为了满足现代RF的带宽要求，MDO4000C系列提供了≥1 GHz的捕获带宽。在频宽设置在 1 GHz 及以下时，无需扫描显示屏。频谱是从一次采集中产生的，从而保证您将看到频域中查找的所有事件。 由于集成频谱分析仪拥有专用的RF输入，因此一直到3GHz或6GHz带宽都是平坦的，这不同于示波器FFT，在输入通道额定带宽时滚降到3dB以下。



无论是通过 Zigbee 以 900 MHz频率与器件进行的突发通信，还是通过蓝牙以 2.4 GHz频率从器件发出突发通信，均可在一次采集中捕获突发通信的频谱显示。

频谱轨迹

MDO4000C系列频谱分析仪提供了四条不同的轨迹或视图，包括Normal、Average、Max Hold和Min Hold。可为每种轨迹类型独立设置所用的检测方法，或者将示波器保留为默认的自动模式，这种模式为当前配置设定较优的检测类型。检测类型包括 +峰值、-峰值、平均和取样。



正常、平均、较大保持和较小保持频谱光迹。

触发操作与自由运行操作

在同时显示时域和频域时，系统触发事件一直触发显示的频谱，与活动的时域轨迹在时间上同步。 但是，在只显示频域时，频谱分析仪才可以设置成Free Run（自由运行）。当频域数据是连续的并且与时域中发生的事件不相关时，这会非常有用。

高级触发，支持模拟通道、数字通道和频谱分析仪通道

为了处理现代RF应用随时间变化的特点，MDO4000C系列提供了一个触发采集系统，全面集成模拟通道、数字通道和频谱分析仪通道。这就是说，一个触发事件协调所有通道中的采集，可以在关心的时域事件发生的具体时点上捕获频谱。它提供了一套完善的时域触发功能，包括边沿触发、顺序触发、脉宽触发、超时触发、欠幅脉冲触发、逻辑触发、建立时间/ 保持时间违规触发、上升时间/ 下降时间触发、视频触发及各种并行和串行总线数据包触发。 此外，您可以触发频谱分析仪输入的功率电平。 例如，您可以触发RF发射机启动或关闭。

选配 MDO4TRIG 应用模块提供了高级射频触发。 这个模块可以把频谱分析仪上的RF功率电平作为顺序触发、脉宽触发、超时触发、欠幅脉冲触发和逻辑触发的来源。 例如，您可以触发特定长度的RF脉冲，或使用频谱分析仪通道作为逻辑触发输入，只在RF启动、同时其他信号活动时示波器才触发采集。

射频测量

MDO4000C系列包括三种自动RF测量：通道功率、邻道功率比和占用带宽。当激活任何一种射频测量时，示波器自动打开平均频谱轨迹，并将检测方法设置为平均，以获得较优的测量结果。



自动测量信道功率

EMI调试

不管是购买设备执行内部测试，还是付费由外部测试机构认证产品，EMC测试成本都非常高。而且假设你的产品*次就通过测试。多次拜访测试机构可能会给项目增加大量成本，并明显耽搁项目。使这一费用达到较小的关键是在早期确定并调试EMI问题。传统上，人们一直使用拥有一套近场探头的频谱分析仪，确定干扰频率的位置和幅度，但其确定问题根源的能力非常有限。设计人员正越来越多地使用示波器和逻辑分析仪，由于现代设计中大量数字电路的复杂交互，EMI问题的瞬时特点更加明显。

MDO4000C集成示波器、逻辑分析仪和频谱分析仪，为调试现代EMI问题提供了较优秀的工具。许多EMI问题是由于时域中的事件导致的，如时钟、电源和串行数据链路。 由于能够以时间相关的方式查看模拟信号、数字信号和RF信号，MDO4000C是市场上*能够发现时域事件与频谱辐射来源之间关系的仪器。

射频探测

频谱分析仪上的信号输入方法通常局限为电缆连接或天线。但通过选配TPA-N-VPI适配器，任何有源50 Ω TekVPI探头都可以用于MDO4000C系列上的频谱分析仪。这在寻找噪声源方面增加了灵活性，通过在射频输入上使用真实的信号浏览可更方便地进行频谱分析。

此外，选配的预放大器附件可帮助对更低幅值信号进行研究。TPA-N-PRE 预放大器在 9 kHz - 6 GHz频率范围内提供 12 dB 标称增益。



选配 TPA-N-VPI适配器可以把任何有源50 ? TekVPI探头连接到RF输入上。

形象显示射频信号中的变化

MDO4000C系列显示画面上的时域格线图支持三条RF时域轨迹，这些轨迹从频谱分析仪输入的底层I和Q数据导出，包括：

• 幅度 - 频谱分析仪输入的瞬时幅度相对于时间关系
• 频率 – 频谱分析仪输入的瞬时频率相对于中心频率随时间变化
• 相位 –频谱分析仪输入的瞬时相位相对于中心频率随时间变化



可以独立打开和关闭每条曲线，可以同时显示这三条曲线。射频时域曲线可以简便地了解随时间变化的射频信号中正在发生的情况。



时域视图中的橙色波形是从频谱分析仪输入信号导出的频率随时间变化曲线。注意频谱时间位于从较高频率到较低频率的跳变过程中，因此能量分布到大量的频率中。过频率随时间变化曲线，可以简便地看到不同的跳频，简化了检定被测器件在不同频率之间怎样切换的过程。

高级射频分析

在与SignalVu-PC及其Live Link选项配合使用时，MDO4000C系列成为业内带宽较宽的矢量信号分析仪，提供了高达1 GHz的捕获带宽。不管您需要验证宽带雷达设计、高数据速率卫星链路设计、无线局域网设计还是跳频通信设计，SignalVu-PC 矢量信号分析软件都会显示这些宽带信号随时间变化的行为，加快了解设计特点。可用分析选项包括 Wi-Fi (IEEE 802.11 a/b/g/j/n/p/ac) 信号质量分析、蓝牙 Tx 一致性、脉冲分析、音频测量、AM/FM/PM 调制分析、通用数字调制，等等。



MDO4000C与SignalVu-PC相结合，分析802.11ac调制。

以时间同步的方式查看模拟信号、数字信号和RF信号

MDO4000C系列是*台内置频谱分析仪的示波器。由于这种整合能力，您可以继续使用*的调试工具示波器，考察频域问题，而不是找一台频谱分析仪，重新学习怎样使用频谱分析仪。

但是，MDO4000C系列远远不只是像频谱分析仪那样简单地观察频域。它真正的优势是将频域中的事件与导致这些事件的时域现象关联起来。

当频谱分析仪通道和任何模拟或数字通道同时打开时，示波器画面会分成两个视图。画面上半部分是时域的传统示波器显示，下半部分是频谱分析仪输入的频域视图。注意，频域显示视图并不是简单的仪器中模拟通道或数字通道的 FFT，而是从频谱分析仪输入采集的频谱。

另一个主要差别是，对于传统示波器 FFT，通常可以获得所需的 FFT 显示视图，或者关心的其他时域信号的所需视图，但不能二者同时兼得。这是因为传统示波器只有一个采集系统，使用一套用户设置（如记录长度、取样速率及每格时间等）来驱动所有数据视图。 但在MDO4000C系列中，频谱分析仪有自己的采集系统，其不仅独立于模拟通道和数字通道采集系统，还与模拟通道和数字通道采集系统实现了时间相关。这样可以每个域实现较优配置，为所有关心的模拟、数字和射频信号提供完整的时间相关系统视图。

频域视图中显示的频谱来自时域视图中短橙色条指明的时间周期，称为频谱时间（Spectrum Time）。 在MDO4000C系列中，可以在采集中移动Spectrum Time（频谱时间），考察RF频谱怎样随时间变化。在仪器实时运行或在停止采集时，都可以进行这一操作。



MDO4000C系列显示屏上半部分显示模拟通道和数字通道的时域视图，下半部分显示频谱分析仪通道的频域视图。橙色短条（即频谱时间）显示用于计算射频频谱的时间周期。


1. 时域和频域视图，显示PLL关闭。通道 1（黄色）正在探测启用 VCO 的控制信号。通道 2（青色）正在探测 VCO 调节电压。使用所需频率对 PLL 进行编程的 SPI 总线通过三个数字通道进行探测并自动解码。注意频谱时间位于 VCO 被启用以后，并且与 SPI 总线上将所需频率2.400 GHz通知 PLL 的命令时间一致。注意在电路启动时RF位于2.5564 GHz。


2. Spectrum Time（频谱时间）向右移动大约90 μs。这时，频谱显示 PLL 正处于调节至正确频率 (2.400 GHz) 的过程中。其已经下降到2.4924 GHz。


3. Spectrum Time（频谱时间）再向右移动160 μs。这时，频谱显示 PLL 实际上已经过冲超过正确频率，达到 2.3888 GHz。


4. 在VCO启用大约320 μs后，PLL较终稳定在正确的2.400 GHz频率上。

3- 任意函数发生器-选配

MDO4000C包含选配的集成任意函数发生器(选项MDO4AFG)，特别适合在设计内部仿真传感器信号，或在信号中增加噪声，执行余量测试。

集成函数发生器提供了高达 50MHz 的预定义波形，用于正弦波、方波、脉冲波、锯齿波/三角波、直流、噪声、抽样信号（Sinc 函数）、高斯白噪声、洛伦兹曲线、指数上升/下降、半正矢曲线和心电图。


集成 AFG 中的波形类型选择。

任意波形发生器提供了 128k 点的记录长度，用于存储来自模拟输入端、内部文件保存位置、U 盘或外部 PC 的波形。一旦波形位于任意波形发生器的编辑存储器中，它就可以由屏幕上的编辑器修改，然后从发生器中复制出来。 MDO4000C兼容泰克ArbExpress基于PC的波形创建和编辑软件，可以快捷简便地创建复杂的波形。 通过USB或LAN把波形文件传送到MDO4000C编辑内存，或使用U盘存储设备从示波器的AFG中输出文件。


显示点到点编辑的任意波形编辑器。

4- 逻辑分析仪(选配)

逻辑分析仪(选项MDO4MSO)提供了16条数字通道，紧密集成到示波器的用户界面中。从而简化操作，方便解决混合信号问题。



MDO4000C系列提供了16条集成数字通道，可以查看和分析时间相关的模拟信号和数字信号。

带色码的数字波形显示

用颜色区分的数字轨迹将一显示为绿色，将零显示为蓝色。这种着色方式也被用于数字信道监控器。监控器显示信号是高、是低、还是正在转换，让通道活动一目了然，不会让没用的数字波形弄乱显示画面。

当系统检测到多个转换时，多重转换检测硬件会在显示屏上显示一个白边。白边表示通过放大或以更快取样速率采集可提供更多信息。在大多数情况下，通过放大即可揭示出用以前的设置无法查看到的脉冲。如果在尽量放大的情况下仍然出现白边，表示在接下来的采集中增加取样速率将揭示出以前设置所无法采集的更高频信息。

可将数字通道分组，并用 USB 键盘输入波形标签。将数字波形彼此相邻放置，即可形成一组。



通过颜色编码的数字波形显示，只需在屏幕上将数字通道放在一起即可进行分组，然后按组移动数字通道。

形成分组后，即可一起定位组内的所有通道。这将大大缩短以往逐个定位通道所需的设置时间。

MagniVu®高速采集

MSO4000C系列上的主数字采集模式在500 MS/s采样率时将捕获高达20M点(2 ns分辨率)。除了主记录以外，示波器还提供一个名为 MagniVu 的超高分辨率记录，能以高达 16.5 GS/s（60.6 ps 分辨率）的速率采集 10000 点。主波形和 MagniVu 波形均在每个触发上采集，可随时（不论正在运行还是停止）在显示屏内切换。MagniVu 的定时分辨率要比市面上的可比 MSO 要高得多，在数字波形上进行关键定时测量时建立信心。


MagniVu 高分辨率记录提供 60.6 ps 的定时分辨率，可以在数字波形上进行重要的定时测量。

P6616 MSO 探头

这种独特的探头设计提供两个八通道纵槽。每个通道以探头端部结束，带有隐藏式接地以简化与待测设备的连接。每个纵槽*个通道上的同轴电缆为蓝色，方便识别。公共接地使用汽车型的连接器，用户可方便地制作定制接地线来连接待测设备。连接方针时，P6616 有一个适配器连接到探头头部，将探头地线延伸到与探头端部平齐，从而可连接到端板。P6616 提供了优异的电气特点，容性负载仅 3 pF，输入电阻为 100 k?，能够采集切换速率 >500 MHz 以及持续时间较短 1 ns 的脉冲。



P6616 MSO 探头提供两个八通道纵槽以简化与设备的连接。

5 – 串行协议触发和分析 (选配)



在串行总线上，一个信号中通常包括地址信息、控制信息、数据信息和时钟信息，而很难隔离关心的事件。

自动触发、解码和搜索总线事件和条件，为您诊断串行总线提供强大的工具集。选配的串行协议触发和分析功能可以免费试用 30 天。在仪器*次通电时，这个免费试用期自动开始计算。



在 USB 全速串行总线上特定的 OUT 令牌包上触发。黄色波形为 D+，蓝色波形为 D-。总线波形提供解码的包内容，包括开始、同步、PID、地址、终点、CRC、数据值和停止。

串行触发

在流行的串行接口（如 I²C、SPI、USB 2.0、以太网、CAN、CAN FD（ISO 和非 ISO）、LIN、FlexRay、RS-232/422/485/ UART、MIL-STD-1553 和I²S/LJ/RJ/TDM）上进行包内容（如包头、具体地址、具体数据内容、*标识符等）触发。

总线显示

为组成总线的各信号（时钟、数据、芯片启用，等等）提供更高级别的组合显示，方便您识别包开始和结束位置，识别子包分量如地址、数据、标识符、CRC、等等。

总线解码

是否受困于不得不目视检查波形以计算时钟、确定每个位是 1 还是 0、将多个位组合成字节和确定十六进制值？让示波器为您完成这些工作！一旦设置了总线，MSO/DPO4000C 系列将解码总线上的每一个包，并显示总线波形内的十六进制、二进制和十进制值（仅 USB、以太网、MIL-STD-1553、CAN、CAN FD、LIN 和 FlexRay）、带符号十进制值（仅 I²S/LJ/RJ/TDM）或 ASCII 值（仅 USB、以太网和 RS-232/422/485/UART）。



事件表

除了看到总线波形本身解码后的数据包数据外，您可以在表格视图中查看捕获的所有数据包，其在很大程度上类似于软件列表。数据包带有时间标记，对每个组成部分（地址、数据、等）分栏连续列出。你可以用.csv格式保存事件表数据。


事件表显示长采集中每个CAN包解码后的标识符、DLC、DATA和CRC。

搜索（串行触发）

串行触发非常适合隔离关心的事件，但一旦捕获并需要分析其周围的数据，该怎么做呢？ 过去，用户需要手动翻阅波形，计数并转换位，寻找导致事件发生的原因。 您可以让示波器按照用户指定的标准（包括串行包内容）自动搜索采集的数据。 事件发生的每个位置都用搜索标记突出显示。 要在这些标记之间快速导航，只需在前面板上按 Previous (←)（上一个）和Next (→)（下一个）按钮即可。

6 – 数字电压表(DVM)和频率计数器

MDO4000C包含集成4位数字电压表 (DVM)和5位频率计数器。任何模拟输入都可以作为电压表的来源，使用的探头与通用示波器相同。易于读取的显示画面以数字方式和图形方式表示变化的测量值。显示画面还显示测量的较小值、较大值和平均值，以及之前五秒时间间隔内测量值的范围。 任何MDO4000C上都有DVM和频率计数器，会在注册产品时激活。



显示直流测试，包括5秒时间变化内的较大值、较小值和平均电压值。同时显示波形的频率。

MDO4000C系列平台



MDO4000C系列专业设计，让您的工作更轻松。超大高分辨率显示器能够显示复杂的信号细节。专用的前面板控件能够简化操作。前面板上有两个 USB 主控端口，可以将屏幕图、仪器设置和波形数据方便地传送到U盘中。

超大高分辨率显示器

MDO4000C系列拥有10.4英寸(264毫米)高亮度LED背灯XGA彩色显示器，可以查看细小的信号细节。

连接能力

MDO4000C包含大量的端口，可以用来把仪器连接到网络、直接连接到PC或连接到其他测试设备上。

• 前面两个USB 2.0主控端口、后面两个USB主控端口，可以简便地把截图、仪器设置和波形数据传送到U盘上。也可以将 USB 键盘连接到一个 USB 主机端口用于数据输入。
• 后面USB 2.0设备端口适合从PC远程控制示波器，或直接打印到兼容PictBridge®的打印机。
• 仪器后面标配10/100/1000BASE-T以太网端口可以简便地连接到网络上，提供网络打印和电子邮件打印，提供LXI Core 2011兼容能力。 仪器还可以安装网络驱动器，简便地存储截图、设置文件或数据文件。
• 仪器后面的视频输出端口可以把显示画面导出到外部监视器或投影仪。



远程连接和仪器控制

导出数据和测量非常简单，只需在示波器与 PC 之间连上一条 USB 电缆即可。 每台示波器标配主要应用软件 - OpenChoice ® Desktop及Microsoft Excel和Word工具条，与Windows PC快速简便地直接通信。

标配OpenChoice Desktop可以通过USB或LAN在示波器和PC之间实现快速简便的通信，传送设置、波形和屏幕图。

内置 e*Scope® 功能可以通过标准网络浏览器，借助网络连接快速控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器传送和保存设置、波形、测量结果和屏幕图像，或对示波器设置进行实时控制更改。



探测

MDO4000C系列示波器标配无源电压探头，采用TekVPI探头接口。

标配无源电压探头。 MDO4000C系列包括多只无源电压探头，提供了业内较好的容性负载，仅3.9 pF。标配 TPP 探头较大限度地减少了对被测器件的影响，并把信号准确地传送到示波器进行采集和分析。探头带宽达到或超过示波器带宽，因此可以看到信号中的高频分量，这对高速应用至关重要。TPP 系列无源电压探头提供了通用探头的所有优势，如动态范围高、连接选项灵活、机械设计坚固可靠，同时提供了有源探头的性能。

此外，还提供低衰减 2X 版本探头用于测量低压。与其他低衰减无源探头不同，TPP0502 具有较高的带宽 (500 MHz) 和较低的电容性负载 (12.7 pF)。

TekVPI®探头接口。 TekVPI探头接口确立了探测易用性的标准。除这个接口提供的安全可靠的连接外，TekVPI 探头带有状态指示灯和控件，在补偿框上面还有一个探头菜单按钮。这个按钮可以在示波器显示器上启动一个探头菜单，其中包括探头所有相关设置和控制功能。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可通过 USB、GPIB 或 LAN 远程控制，在 ATE 环境中提供更加灵活的解决方案。此仪器从内部电源为前面板连接器提供高达 25 W 的功率。



TekVPI 探头接口简化探头与示波器的连接。
