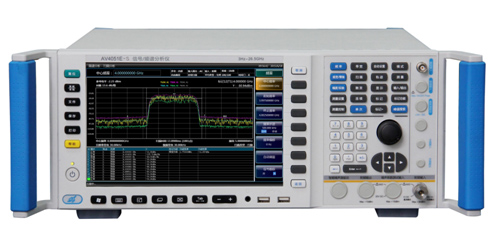

AV4051A/B/C/D/E–S系列信号/频谱分析仪
3Hz～4GHz/9GHz/13.2GHz/18GHz/26.5GHz
产品综述
AV4051-S系列信号/频谱分析仪可为您提供无与伦比的高性价比频谱测试服务。仪器具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高性能频谱分析、符合标准的谱功率测试组件等共计十种测试功能；并且具有实用性极高的扩展能力，可提供前置放大器、相位噪声测试、任意中频输出等实用选件。AV4051-S系列信号/频谱分析仪可广泛应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
主要特点
● 无与伦比的高性价比
● 5种可选覆盖频段，较宽至26.5GHz
● 优良的测试接收性能
● 全面的频谱分析能力
● 实用的功能选件
● 便捷的操作特性
无与伦比的高性价比
● 高度经济性的价格，有效降低用户测试成本
● 提供高端分析仪才有的出色性能指标
5种可选覆盖频段，较宽至26.5GHz
● 较宽至26.5GHz的同轴频率覆盖范围
● 5种可选的频段配置，为用户提供更好的经济性
● 可配置对应主机频段的宽频带前置放大器
优良的测试接收性能
● 1GHz测量灵敏度-153dBm/Hz，配置前放后典型值为-166dBm/Hz
● 26.5GHz测量灵敏度-141dBm/Hz，配置前放后典型值为-160dBm/Hz
● 全数字中频设计，优异的刻度保真度和中频误差
全面的频谱分析能力
● 支持扫频和FFT两种扫描类型
● 零频宽快速扫描，较快扫描时间1us
● 精确的频率计数，计数分辨率可达0.001Hz
● 扫描点数在101～30001之间任意可选
● 可配置6条轨迹，具有丰富的标记操作功能
● 6种检波方式，3种平均类型
● 支持时间门测量
● 具有占用带宽、信道功率、邻道功率测试功能
● 具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
实用的扩展选件
● 相位噪声测试功能
● 射频或全频段前置放大器
● 10MHz～160MHz任意中频输出，1Hz频率步进，4档自动增益控制电平
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
● 10.1吋宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
典型应用
● 电子系统射频性能评估：作为多功能的通用频谱分析仪表，AV4051-S信号/频谱分析仪可广泛应用于雷达、通信等电子系统射频性能评估中，为射频性能测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
● 发射机和接收机测试和诊断：应用AV4051-S提供的频谱分析、谱功率测试、相噪测试等丰富的功能，为发射机和接收机测试提供常用的诊断服务。
● 直接用于复杂测试诊断系统的集成，为系统提供频谱特性测试结果和信号输出。
技术规范
|
频率范围
|
|
型号
|
直流耦合
|
交流耦合
|
|
|
3Hz～4GHz
|
10MHz～4GHz
|
|
AV4051B-S
|
3Hz～9GHz
|
10MHz～9GHz
|
|
AV4051C-S
|
3Hz～13.2GHz
|
10MHz～13.2GHz
|
|
AV4051D-S
|
3Hz～18GHz
|
10MHz～18GHz
|
|
AV4051E-S
|
3Hz～26.5GHz
|
10MHz～26.5GHz
|
|
|
10MHz
精密频率参考
|
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
老化率： ± 1´10-7/年
温度稳定度： ± 1.5´10-8（20°C~ 30°C） ± 5´10-8（0°C~ 50°C）
校准准确度： ± 4´10-8
|
|
频率读出准确度
|
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
*：水平分辨率=频宽/（扫描点数-1）
|
|
频率计数准确度
|
±（频率读数×频率参考准确度＋0.1Hz）
|
|
频宽
|
范围：0Hz（零频宽），10Hz～该型号较高频率范围
准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
|
|
扫描时间范围
|
频宽≥10Hz： 1ms～6000s
频宽=0Hz： 1us～6000s
|
|
分辨率带宽
|
范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz
转换不确定度：± 0.3dB
|
|
视频带宽
|
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz（额定值）
|
|
触发方式
|
自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器
|
|
检波方式
|
正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
|
|
边带噪声
（中心频率1GHz，20°C ~ 30°C）
|
|
频偏
|
指标
|
|
|
100Hz
|
-92dBc/Hz
|
|
|
1kHz
|
-105dBc/Hz
|
|
|
10kHz
|
-118dBc/Hz
|
|
|
100kHz
|
-123dBc/Hz
|
|
|
|
剩余调频
（中心频率1GHz，分辨率带宽10Hz，视频带宽10 Hz）
|
≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数
|
|
显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先）
|
|
频率范围
|
指标
|
|
|
10MHz～1GHz
|
-153dBm
|
|
|
1GHz～2GHz
|
-151dBm
|
|
|
2GHz～3GHz
|
-150dBm
|
|
|
3GHz～3.6GHz
|
-148dBm
|
|
|
3.6GHz～4GHz
|
-145dBm
|
|
|
4GHz～5GHz
|
-148dBm
|
|
|
5GHz～9GHz
|
-150dBm
|
|
|
9GHz～18GHz
|
-146dBm
|
|
|
18GHz～26.5GHz
|
-141dBm
|
|
|
|
频率响应和绝对幅度准确度
（10dB衰减，
20°C ~ 30°C）
|
|
频率范围
|
指标
|
|
|
3Hz～20MHz
|
±1.0dB
|
|
|
20MHz～2GHz
|
±1.0dB
|
|
|
2GHz～3.6GHz
|
±1.0dB
|
|
|
3.6GHz～4GHz
|
±1.2dB
|
|
|
4GHz～9GHz
|
±1.5dB
|
|
|
9GHz～18GHz
|
±2.0dB
|
|
|
18GHz～26.5GHz
|
±3.0dB
|
|
绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，
输入信号-10～ -50 dBm）：±0.24dB 500MHz±（0.24dB＋频率响应） 所有频率
|
|
1dB增益压缩（混频器电平，双音法测试，分辨率带宽5kHz，3MHz频率间隔，20°C ~ 30°C）
|
|
频率范围
|
指标
|
|
|
20MHz～40MHz
|
-3dBm
|
|
|
40MHz～200MHz
|
0dBm
|
|
|
200MHz～4GHz
|
+1dBm
|
|
|
4GHz～9GHz
|
-1dBm
|
|
|
9GHz～26.5GHz
|
0dBm
|
|
|
|
三阶交调失真
（TOI）
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）
|
|
频率范围
|
指标
|
|
|
10MHz～200MHz
|
+12dBm
|
|
|
200MHz～4GHz
|
+12dBm
|
|
|
4GHz～9GHz
|
+10dBm
|
|
|
9GHz～18GHz
|
+12dBm
|
|
|
18GHz～26.5GHz
|
+13dBm
|
|
|
|
剩余响应
（输入端接匹配负载，0dB衰减）
|
-100dBm 200kHz～9GHz
-100dBm（额定值） 其它频率
|
|
外形尺寸
|
宽×高×深= 510mm×192mm×534mm （含把手、垫脚、底脚）
宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）
|
|
重量
|
约25kg（选件配置不同，重量不同）
|
|
电源
|
标配： AC 220/240V：50/60Hz
AV4051-H98：AC 100/115V：50/60Hz；AC 220/240V：50/60Hz
|
|
功耗
|
待机：小于20W；工作：小于400W
|
|
温度范围
|
工作温度：0°C ~ +50°C ；存储温度：-40°C ~ +70°C
|
|
输入接头
|
AV4051A-S/ AV4051B-S/ AV4051C-S/ AV4051D-S ：N型（阴），阻抗50Ω
AV4051E-S ：3.5mm（阳），阻抗50Ω
|
注： 1、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
2、典型值是指不在产品保证范围之内的其他产品性能信息；当性能超出技术指标时，80%的样本
在20°C ~ 30°C的温度范围内可表现出95%的置信度；典型性能不包括测量不确定度。
