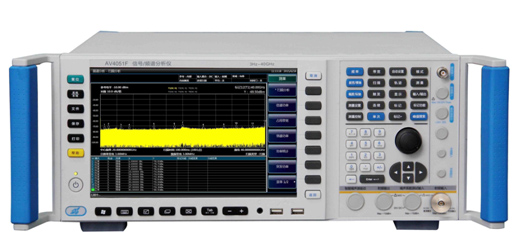

AV4051A/B/C/D/E/F/G/H信号/频谱分析仪
3Hz～4GHz/9GHz/13.2GHz/18GHz/26.5GHz/40GHz/45GHz/50GHz
产品综述
AV4051系列信号/频谱分析仪具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、瞬态分析、脉冲信号分析、音频分析、模拟信号分析、相位噪声测试等多种测试功能，可为您提供可靠的高性能测试服务。AV4051具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
主要特点
● 宽频率覆盖范围
● 较大200MHz分析带宽
● 优良的测试接收性能
● 全面的频谱分析能力
● 瞬态分析及信号回放
● 丰富的功能选件
● 灵活的模拟和数字信号输出接口
● 便捷的操作特性
宽频率覆盖范围
● 较宽至50GHz的同轴频率覆盖范围
● 8种可选的频段配置，具备更好的经济性
● 可配置对应主机频段的宽频带前置放大器
● 具有到325GHz的外部频率扩展能力（外部频率扩展选件）
较大200MHz分析带宽
● 提供10MHz（标配）、40MHz、200MHz等3种分析带宽配置方案
● 带宽可灵活选择，从10Hz至200MHz共40余档
● 根据带宽选择，无缝捕获时间可从1秒直至数小时
优良的测试接收性能
● 1GHz测量灵敏度-153dBm/Hz，配置前放后典型值为-167dBm/Hz
● 50GHz测量灵敏度-133dBm/Hz，配置前放后典型值为-150Bm/Hz
● 全数字中频设计，优异的刻度保真度和中频误差
全面的频谱分析能力
● 支持扫频和FFT两种扫描类型
● 零频宽快速扫描，较快扫描时间1us
● 精确的频率计数，计数分辨率可达0.001Hz
● 扫描点数在101～30001之间任意可选
● 可配置6条轨迹，具有丰富的标记操作功能
● 6种检波方式，3种平均类型
● 支持时间门测量
● 具有占用带宽、信道功率、邻道功率测试功能
● 具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
瞬态分析及信号回放分析
● 频域时域关联测试便于理解并深入分析瞬态信号事件
● 瀑布图显示，分析信号频谱随时间变化的宏观规律
● 同时分析信号频率/幅度/相位随时间的变化，助力功率控制、频率锁定过程的测试
● 支持长达250M样点（64位精度）的无缝捕获数据存储
● 支持CSV、DAT等多种信号文件存储格式
● 支持信号文件的事后回放分析
丰富的功能选件
● 相位噪声测试功能
● 模拟解调分析功能
● 瞬态分析功能
● 脉冲信号分析功能
● 音频分析功能
● 覆盖到325GHz的外混频测试
灵活的模拟和数字信号输出接口
● 275MHz～475MHz高中频输出，1Hz频率步进
● 10MHz～160MHz中频输出，1Hz频率步进，4档自动增益控制电平
● 数字重构信号输出，提供任意中频、AM/FM解调和IQ解调信号输出
● 数字信号输出，1X或4X光纤输出通道，记录宽带IQ数据的实时数据接口
● 外置式数据记录仪，支持SSD和HDD两种介质类型
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
● 10.1吋宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
典型应用
● 电子系统性能综合评估：作为多用途多功能的通用信号及频谱分析仪表，AV4051可广泛应用于雷达、通信等电子系统综合性能评估中，为宽带信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
● 发射机和接收机测试和诊断：应用AV4051提供的频谱分析、谱功率测试、瞬态分析、相噪测试等丰富的功能，为发射机和接收机测试提供全面的诊断服务。
● 直接用于复杂测试诊断系统的集成，为系统提供信号输出、数据输出和结果分析。
技术规范
|
型号
|
AV4051A/AV4051B/AV4051C/AV4051D/AV4051E/AV4051F/AV4051G/AV4051H
|
|
频率范围
|
3Hz～4GHz/9GHz/13.2GHz/18GHz/26.5GHz/40GHz/45GHz/50GHz
|
|
10MHz
精密频率参考
|
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
老化率： ± 1´10-7/年
温度稳定度： ± 1´10-8（20°C~ 30°C） ± 5´10-8（0°C~ 55°C）
校准准确度： ± 7´10-8
|
|
频率读出准确度
|
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
*：水平分辨率=频宽/（扫描点数-1）
|
|
频率计数准确度
|
±（频率读数×频率参考准确度＋0.1Hz）
|
|
频宽
|
范围：0Hz（零频宽），10Hz～该型号较高频率范围
准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
|
|
扫描时间范围
|
频宽≥10Hz： 1ms～4000s
频宽=0Hz： 1us～6000s
|
|
分辨率带宽
|
范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz
转换不确定度：± 0.3dB
|
|
视频带宽
|
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10MHz（额定值）
|
|
信号分析带宽
|
10Hz～10MHz（标配），40MHz（选件），200MHz（选件）
|
|
存储深度
|
250MSamples
|
|
触发方式
|
自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器
|
|
检波方式
|
正常、正峰值、负峰值、取样、平均值、均方根
|
|
平均类型
|
视频平均、功率平均、电压平均
|
|
边带噪声
（载波1GHz，20°C ~ 30°C）
|
-96dBc/Hz 100Hz
-115dBc/Hz 1kHz
-125dBc/Hz 10kHz
-125dBc/Hz 100kHz
|
|
剩余调频
（中心频率1GHz，分辨率带宽10Hz，视频带宽10 Hz）
|
≤(0.25 Hz x N) p-p，20 ms 内的额定值
N为频段LO倍频倍数
|
|
显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，20°C ~ 30°C）
|
-153dBm/Hz 10MHz～1GHz
-151dBm/Hz 1GHz～2GHz
-150dBm/Hz 2GHz～3GHz
-148dBm/Hz 3GHz～3.6GHz
-145dBm/Hz 3.6GHz～4GHz
-148dBm/Hz 4GHz～4.4GHz
-150dBm/Hz 4.4GHz～9GHz
-148dBm/Hz 9GHz～18GHz
-143dBm/Hz 18GHz～26.5GHz
-138dBm/Hz 26.5GHz～40GHz
-133dBm/Hz 40GHz～50GHz
|
|
频率响应和绝对幅度准确度
（10dB衰减，
20°C ~ 30°C）
|
频率响应：
<±0.7dB 3Hz～20MHz
<±0.5dB 20MHz～2GHz
<±0.7dB 2GHz～3.6GHz
<±1.0dB 3.6GHz～4GHz
<±1.5dB 4GHz～9GHz
<±2.0dB 9GHz～18GHz
<±2.5dB 18GHz～26.5GHz
<±3.0dB 26.5GHz～50GHz
绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～ -50 dBm）：
±0.24dB 500MHz
±（0.24dB＋频率响应） 所有频率
|
|
1dB增益压缩（混频器电平，双音法测试，分辨率带宽5kHz，3MHz频率间隔，20°C ~ 30°C）
|
-3dBm 20MHz～40MHz
+1dBm 40MHz～200MHz
+3dBm 200MHz～4GHz
-1dBm 4GHz～9GHz
+1dBm 9GHz～50GHz
|
|
三阶交调失真
（TOI）
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）
|
< +13dBm 10MHz～4GHz
< +11dBm 4GHz～9GHz
< +13dBm 9GHz～50GHz
|
|
剩余响应
（输入端接匹配负载，0dB衰减）
|
-100dBm 200kHz～9GHz
-100dBm（额定值） 其它频率
|
|
外形尺寸
|
宽×高×深= 510mm×190mm×534mm （含把手、垫脚、底脚）
宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）
|
|
重量
|
约25kg（选件配置不同，重量不同）
|
|
电源
|
AC 220/240V：50/60Hz
|
|
功耗
|
待机：小于20W；工作：小于400W
|
|
温度范围
|
工作温度：0°C ~ +50°C ；存储温度：-40°C ~ +70°C
|
|
输入接头
|
AV4051A/AV4051B/AV4051C/AV4051D：N型（阴），阻抗50Ω
AV4051E：3.5mm（阳），阻抗50Ω
AV4051F/AV4051G/AV4051H：2.4mm(阳)，阻抗50Ω
|
注： 1、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
2、典型值是指不在产品保证范围之内的其他产品性能信息；当性能超出技术指标时，80%的样本
在20°C ~ 30°C的温度范围内可表现出95%的置信度；典型性能不包括测量不确定度。
