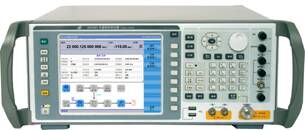

AV1443/A矢量信号发生器
250kHz～44GHz/20GHz
|
产品综述
AV1443矢量信号发生器在250kHz～44GHz的频率范围内具备优异的矢量调制性能，其基带信号发生器设置简单、性能灵活，调制格式多，可以根据用户需要编辑、下载配置所需要的波形，进行各种信号模拟。AV1443矢量信号发生器内部、外部矢量调制带宽大，具备80MHz内部调制带宽和2GHz外部调制带宽，可满足大带宽信号模拟需求。AV1443矢量信号发生器无论是连续波还是矢量调制信号，信号质量优异，既是理想的本振源和时钟源，也是高性能的复杂模拟仿真信号源，主要用于雷达性能综合评估、高性能接收机测试和元器件参数测试等方面，适用于航空、航天、雷达、通信以及导航设备等众多领域。
主要特点
l 矢量调制信号44GHz频率覆盖
l 出色的矢量调制信号
l 宽带矢量调制信号输出
l 外部宽带I/Q输入调制
l 20余种通用数字调制样式
l 支持MATLAB任意波形编辑与下载
l 1G样点灵活任意波编辑与回放
l 高频谱纯度、大动态范围信号输出
l 优异的模拟调制
l 丰富的程控接口
矢量调制信号44GHz频率覆盖
AV1443矢量信号发生器产生的矢量调制信号，频率范围250kHz~44GHz，可满足不同频段的信号模拟需要。
出色的矢量调制信号
AV1443矢量信号发生器所产生的矢量调制信号，EVM（% RMS）：0.7%(典型值，载波1.8GHz，QPSK，码元速率4MHz)，原点偏移-55dBc；EVM（% RMS）：0.8%(典型值，载波15GHz，QPSK，码元速率4MHz)，原点偏移-57dBc；EVM（% RMS）：1.2%(典型值，载波38GHz，QPSK，码元速率4MHz)，原点偏移-55dBc，可满足雷达系统开发、卫星通信的测试需要。
宽带矢量调制信号输出
AV1443矢量信号发生器使用内部基带时可以产生80MHz RF带宽的矢量调制信号；在使用外部I/Q时，RF调制带宽可达160MHz。矢量调制信号可通过I/Q信号调理，进行原点偏移、增益平衡及正角误差调节。
外部宽带I/Q输入调制
AV1443矢量信号发生器支持1GHz带宽的外部基带波形发生器输入，不进行I/Q调理，实现2GHz 射频调制带宽矢量信号输出。
20种通用数字调制样式
AV1443矢量信号发生器可以产生PSK: BPSK、QPSK、OQPSK、π/4DQPSK、8PSK、D8PSK、16PSK，QAM: 4、16、32、64、128、256、512，FSK: 2、4、8、16，ASK，MSK二十种样式的实时数字调制信号，可满足大部分通讯测试需求。
支持MATLAB任意波形编辑与下载
AV1443矢量信号发生器内部任意波形发生器支持mat、cap、dat、bin、csv、txt等文件格式的波形下载，无需使用外部工具转换可直接播放这五种类型的任意波文件，简单便捷。
1G样点灵活任意波编辑与回放
AV1443矢量信号发生器内部任意波形发生器存储容量高达1G样点，支持灵活的图形化标记编辑和播放功能，支持丰富的触发模式及触发源配置，采用用户熟悉的Windows列表样式进行任意波序列编辑与标记编辑。借助鼠标，采用图形化的编辑方式，所见即所得，将仪器操作变得又快又灵活。
高频谱纯度、大动态范围信号输出
AV1443矢量信号发生器具有优异的边带相位噪声，出色的谐波、杂散性能，输出信号功率动态范围大（-120dBm~+13dBm），可满足雷达系统开发、卫星通信中对纯净激励信号的测试需要。
优异的模拟调制
AV1443矢量信号发生器具有优异的模拟调制能力，具有AM、FM、ØM功能，支持内、外调制源输入。优异的DCFM能力，调制率宽达DC～10MHz。优异的DCØM能力，调制率宽达DC～1MHz。具有线性AM和指数AM两种工作模式，线性调幅深度大于90%。
高性能脉冲调制
AV1443矢量信号发生器具有高性能的脉冲调制功能，在输出频率大于10MHz时，调制深度>80dB，调制速度<20ns，较小脉宽100ns，支持门控、外部等多种触发方式。
丰富的程控接口
AV1443矢量信号发生器提供了RS232接口、GPIB接口、网络口等附加扩展接口，可以方便地实现远程控制及网络升级功能。
典型应用
雷达装备抗干扰性能测试
AV1443矢量信号发生器频率范围宽、矢量调制带宽大以及信号模拟仿真功能强大，可在雷达装备抗干扰性能测试过程中模拟产生实战环境下的复杂干扰信号,对雷达装备进行抗干扰性能测试。
星载设备性能测试
AV1443矢量信号发生器产生的矢量调制信号精度高、重复性好，在星载设备性能测试中产生精度高、重复性好的矢量信号对星载设备进行测试。
通信对抗装备性能测试
AV1443矢量信号发生器调制格式种类繁多，调制带宽大，可产生微波毫米波频段的各种调制格式和带宽的测试激励信号对通信对抗装备进行性能测试。
|
频率范围
|
AV1443A：250kHz～20GHz
AV1443 ：250kHz～44GHz
|
频率
|
N（内部YO谐波次数）
|
|
250kHz ≤ f ≤ 250MHz
|
1/8
|
|
250MHz ＜ f ≤ 500MHz
|
1/16
|
|
500MHz ＜ f ≤ 1GHz
|
1/8
|
|
1 GHz ＜ f ≤ 2 GHz
|
1/4
|
|
2 GHz ＜ f ≤ 3.2GHz
|
1/2
|
|
3.2 GHz ＜ f ≤ 10GHz
|
1
|
|
10 GHz ＜ f ≤20GHz
|
2
|
|
20 GHz ＜ f ≤28.5GHz
|
3
|
|
28.5 GHz ＜ f ≤44GHz
|
5
|
|
频率分辨率
|
0.001Hz
|
|
|
时基老化率（典型值1）
|
5 × 10 -10 /天（连续通电30天后）
|
|
|
谐 波2
|
250kHz ≤ f ≤10MHz
|
<-25dBc
|
|
|
10MHz ＜ f ≤ 2GHz
|
<-30dBc
|
|
|
2GHz ＜ f ≤ 20GHz
|
<-55dBc
|
|
|
20GHz < f ≤ 44GHz
|
<-45dBc（典型值）
|
|
|
分谐波2
|
250kHz ≤ f ≤ 10GHz
|
无
|
|
|
10GHz < f ≤ 20GHz
|
<-45dBc
|
|
|
20GHz < f ≤ 44GHz
|
<-40dBc
|
|
|
非谐波3
|
250kHz ≤ f ≤3.2GHz
|
<-68dBc
|
|
|
3.2GHz ＜ f ≤10GHz
|
<-62dBc
|
|
|
10GHz < f ≤20GHz
|
<-56dBc
|
|
|
20 GHz ＜ f ≤40GHz
|
<-45dBc
|
|
|
40 GHz ＜ f ≤44GHz
|
<-42dBc
|
|
|
单边带相位噪声4
(dBc/Hz)
|
频率 频偏
|
100Hz
|
1kHz
|
10kHz
|
100kHz
|
|
|
250kHz ≤ f ≤ 250MHz
|
<-98
|
<-119
|
<-121
|
<-121
|
|
|
250MHz ＜ f ≤ 500MHz
|
<-100
|
<-123
|
<-129
|
<-129
|
|
|
500MHz ＜ f ≤ 1GHz
|
<-98
|
<-121
|
<-127
|
<-127
|
|
|
1GHz ＜ f ≤ 2 GHz
|
<-92
|
<-115
|
<-121
|
<-121
|
|
|
2GHz ＜ f ≤3.2GHz
|
<-88
|
<-111
|
<-117
|
<-117
|
|
|
3.2GHz ＜ f ≤ 10GHz
|
<-78
|
<-101
|
<-110
|
<-110
|
|
|
10GHz ＜ f ≤20GHz
|
<-72
|
<-95
|
<-104
|
<-104
|
|
|
20GHz ＜ f ≤44GHz
|
<-63
|
<-86
|
<-95
|
<-95
|
|
|
输出功率范围
(25±10℃)
|
AV1443A：+15dBm ～ -120dBm（可设置-130dBm）
AV1443： +10dBm ～ -120dBm （f ≤20GHz)
+13dBm ～ -110dBm （20GHz < f ≤40GHz)
+7dBm ～ -110dBm （f > 40GHz)
|
|
|
功率准确度
(25±10℃，不加调制)
|
频率 功率
|
+10～-10dBm
|
-10～-70
dBm
|
-70～-90
dBm
|
-90～-110dBm
|
-110～-120dBm
|
|
|
250kHz≤ f ≤ 2GHz
|
±0.6dB
|
±0.7dB
|
±0.8dB
|
±1.5dB
|
±2.3dB
|
|
|
2GHz＜f ≤20GHz
|
±0.8dB
|
±0.9dB
|
±1.0dB
|
±1.7dB
|
±3.5dB
|
|
|
20GH＜f ≤44GHz
|
±1.0dB
|
±1.5dB
|
±2.0dB
|
±2.7dB
|
/
|
|
|
调制性能
（频率≥10MHz）
|
脉冲调制
|
脉冲调制开关比
|
>80dB
|
|
|
脉冲调制上升下降时间
|
<20ns
|
|
|
较小脉宽（内稳幅）
|
100ns
|
|
|
幅度调制
|
调制方式：线性方式，指数方式
调制率（3 dB带宽, 30%调制深度）：DC～100kHz
较大深度：线性方式90％，指数方式20dB
准确度（1kHz调制率，线性方式）：
±（6％×设置深度+1％）
失真（1kHz调制率，30%深度，线性方式，总谐波失真）：<1.5%
|
|
|
频率调制
|
较大频偏：N×16MHz
准确度（1kHz速率，频偏<N×800kHz，除去剩余调频）：＜± (3.5%×设置频偏+20Hz)
调制率（3dB带宽，100kHz调频频偏）：
内部直流：DC-100kHz；内部交流：100kHz-1MHz
外部直流：DC-100kHz；外部交流：100kHz-10MHz
失真（1kHz速率， N×800kHz频偏，总谐波失真）：<1%
|
|
|
相位调制
|
较大相偏：调制带宽100kHz时 N×160rad
准确度（1kHz速率，调制带宽100kHz时）：＜± (5%×设置相偏+0.01 rad)
调制率（3dB带宽）：
调制带宽100kHz：DC-100kHz；调制带宽1MHz：100kHz -1MHz（典型值）
失真（1kHz速率，N×80rad相偏，总谐波失真，调制带宽100kHz时）：<1%
|
|
|
矢量调制
|
EVM（% RMS）
|
<1.5% （典型值）
(码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，载波频率900MHz、1.8GHz、2.4GHz)
<2.0% （典型值）
(码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，载波频率38GHz)
|
|
|
原点偏移
|
<-40dBc （典型值）
(码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，载波频率900MHz、1.8GHz、2.4GHz、38GHz)
|
|
|
内部调制带宽
|
80MHz（±3dB带宽）
（载波900MHz、1.8GHz、2.4GHz、38GHz）
|
|
|
外部调制带宽
|
160MHz（±5dB带宽）
（载波900MHz、1.8GHz、2.4GHz、38GHz）
|
|
|
外部宽带调制带宽
|
2GHz（±6dB带宽）
（载波4GHz、12GHz、28GHz、38GHz）
|
|
|
内部基带信号发生器
|
通道数
|
2 （I和Q）
|
|
|
较大码元速率
|
40Msps（较大4比特/码元）
|
|
|
基带波形内存
|
1G样点
|
|
|
调制格式
|
PSK：BPSK、QPSK、OQPSK、π/4DQPSK、8PSK、 D8PSK、16PSK
QAM：4、16、32、64、128、256、512
FSK：2、4、8、16
ASK、MSK，任意波调制
|
|
|
双音模式较大频率间隔
|
80MHz
|
|
|
EVM（% RMS）
|
<0.9% （典型值）
(码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式)
|
|
|
射频输出端口
|
AV1443A
|
AV1443
|
|
|
3.5mm(阳)
|
2.4mm(阳)
|
|
|
显示屏
|
TFT-LCD
|
|
|
操作界面
|
中文/英文
|
|
|
外形尺寸(宽×高×深)
|
455mm×195mm×545mm（包括把手和防护底角）
426mm×177mm×460mm（不包括把手和防护底角）
|
|
|
较大重量
|
约 25kg
|
|
|
工作温度
|
0℃～+40℃
|
|
|
功耗
|
＜300W
|
|
|
电源
|
自适应电源：AC220/240V：50/60Hz；AC100/115V：50/60/400Hz
|
|
注：1、AV1443系列矢量信号发生器在环境温度下存放2小时，预热30分钟后，衰减器自动耦合（或者ALC功率大于-5dBm），在给定的工作温度范围内，满足各项指标性能。以典型值方式给出的补充特性仅供用户参考，不作考核。
2、输出功率为+10dBm或较大指标时，仪器输出频率范围指标内。
3、输出功率为+10dBm或较大指标时，偏离载波3kHz以远。
4、测试时输出功率设置为+10dBm或较大指标。
