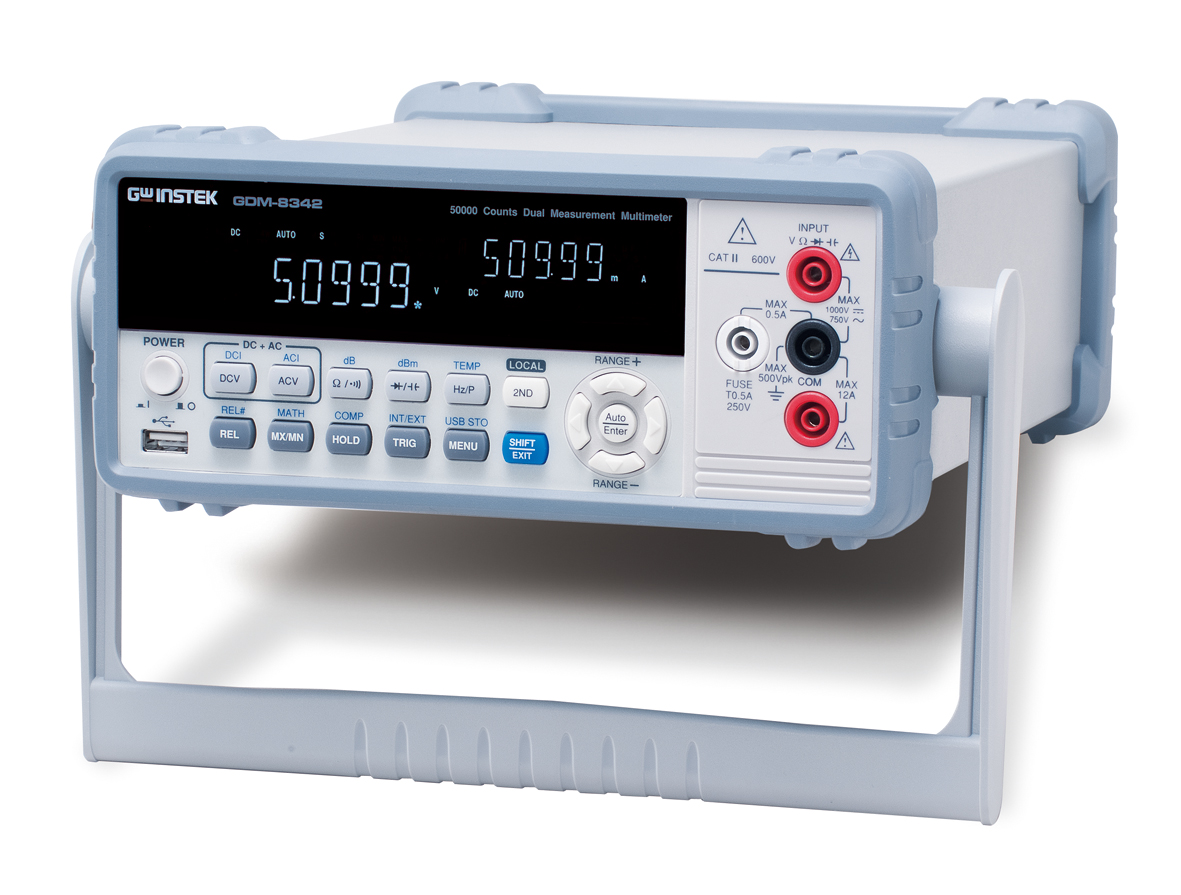

固纬电子推出新一代以USB为通讯接口的双量测数字万用表 – GDM-834x系列，该系列包含2个型号 – GDM-8341和GDM-8342，均搭配50000位数VFD双显示屏、0.02%直流电压基本准确度和USB 通讯接口，为提供所有使用者量测上的准确性、清晰的数值观测和连结计算机的便利性。
该系列万用表支持一般万用表所拥有的基本量测项目外，甚至还配有可量测电容和温度的能力。此外该系列也提供了多样的辅助性功能，来协助符合制程测试、教学实验和检验场合时的量测应用需要。
另外，在资料获取和储存方面，全系列机型除了可以透过标准配备的USB界面来编写程序读取外；GDM-8342在前面板上，还提供了可以直接使用U盘来储存量测资料的功能，同时GDM-8342还提供可选购的GPIB接口(需于出厂前加装)，以符合多数使用自动量测系统者的习惯。
备注: 下列规格万用表需热机30分钟且操作于单一量测和慢速下
|
功能
|
档位 (*2)
|
分辨率
|
输入电阻...等等
|
精确度(*1)
1年
23°C±5°C
|
|
直流电压
|
500.00 mV
|
10μV
|
10MΩ or >10GΩ
|
0.02 + 4
|
|
5.0000 V
|
100μV
|
10MΩ or >10GΩ
|
0.02 + 4
|
|
50.000 V
|
1mV
|
11.11MΩ
|
0.02 + 4
|
|
500.00 V
|
10mV
|
10.1MΩ
|
0.02 + 4
|
|
1000.0 V
|
100mV
|
10MΩ
|
0.02 + 4
|
|
电阻
|
500.00 Ω
|
10mΩ
|
0.83mA
|
0.10 + 5 (*3)
|
|
5.0000 kΩ
|
100mΩ
|
0.83mA
|
0.10 + 3 (*3)
|
|
50.000 kΩ
|
1Ω
|
83μA
|
0.10 + 3
|
|
500.00 kΩ
|
10Ω
|
8.3μA
|
0.10 + 3
|
|
5.0000 MΩ
|
100Ω
|
830nA
|
0.10 + 3
|
|
50.000 MΩ
|
1kΩ
|
560nA//10 MΩ
|
0.30 + 3
|
|
直流电流
|
500.00 μA
|
10nA
|
0.06V max.
|
0.05 + 5
|
|
5.0000 mA
|
100nA
|
0.6V max.
|
0.05 + 4
|
|
50.000 mA
|
1μA
|
0.14V max.
|
0.05 + 4
|
|
500.00 m A
|
10μA
|
1.4V max.
|
0.10 + 4
|
|
5.0000 A
|
100μA
|
0.5V max.
|
0.25 + 5
|
|
10.000 A
|
1mA
|
0.8V max.
|
0.25 + 5
|
|
短路蜂鸣
|
5000.0 Ω
|
100mΩ
|
0.83mA
|
0.10 + 5
|
|
二极管测试
|
5.0000 V
|
100μV
|
0.83mA
|
0.05 + 5
|
|
电容
|
5.000 nF: 0.5~1nF
|
0.001nF
|
8.3μA
|
2.00 + 20
|
|
5.000 nF: 1~5nF
|
0.001nF
|
8.3μA
|
2.00 + 10
|
|
50.00 nF: 5~10nF
|
0.01nF
|
8.3μA
|
2.00 + 30
|
|
50.00 nF: 10~50nF
|
0.01nF
|
8.3μA
|
2.00 + 10
|
|
500.0 nF
|
0.1nF
|
83μA
|
2.00 + 4
|
|
5.000 μF
|
1nF
|
0.56mA
|
2.00 + 4
|
|
50.00 μF
|
10nF
|
0.83mA
|
2.00 + 4
|
|
交流(或交流+直流)电压
True RMS
(*4/*5/*6)
|
500.00 mV
|
10μV
|
30Hz – 50Hz
|
1.00 + 40
|
|
50Hz – 10kHz
|
0.50 + 40
|
|
10kHz – 30kHz
|
2.00 + 60
|
|
30kHz – 100kHz
|
3.00 + 120
|
|
5.0000 V
|
100μV
|
30Hz – 50Hz
|
1.00 + 20
|
|
50Hz – 10kHz
|
0.35 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
50.000 V
|
1mV
|
30Hz – 50Hz
|
1.00 + 20
|
|
50Hz – 10kHz
|
0.35 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
500.00 V
|
10mV
|
30Hz – 50Hz
|
------
|
|
50Hz – 10kHz
|
0.50 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
750.0 V
|
100mV
|
30Hz – 50Hz
|
------
|
|
50Hz – 10kHz
|
0.50 + 15
|
|
10kHz – 30kHz
|
------
|
|
30kHz – 100kHz
|
------
|
|
交流(或交流+直流)电流
True RMS
(*4/*5/*6)
|
500.00 μA
|
10nA
|
30Hz – 50Hz
|
1.50 + 50
|
|
50Hz – 2kHz
|
0.50 + 40
|
|
2kHz – 5kHz
|
1.50 + 50
|
|
5kHz – 20kHz
|
3.00 + 75
|
|
5.0000 mA
|
100nA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
50.000 mA
|
1μA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
500.00 mA
|
10μA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
5.0000 A
|
100μA
|
30Hz – 50Hz
|
2.00 + 40
|
|
50Hz – 2kHz
|
0.50 + 30
|
|
10.000 A
|
1mA
|
30Hz – 50Hz
|
2.00 + 40
|
|
50Hz – 2kHz
|
0.50 + 30
|
|
频率
|
10Hz – 500Hz
|
------
|
------
|
0.01 + 5
|
|
500Hz – 500kHz
|
0.01 + 3
|
|
500kHz – 1MHz
|
0.01 + 5
|
|
温度 (*7)
(热电偶)(仅GDM-8342)
|
-200 °C ~ +300 °C
|
0.1 °C
|
J / T / K
|
2 °C (typical)
|
|
显示
|
双色VFD显示屏
|
|
界面
|
USB Device, USB Host (仅GDM-8342), GPIB (选购,仅GDM-8342适用)
|
|
使用电源
|
AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz
|
|
消耗功率
|
较大15VA
|
|
尺寸
|
265(宽) x 107(高) x 302(深) mm
|
|
重量
|
约2.9公斤, 不包含附件
|
1. 准确度 = +/- (读值% + 分辨率位数)
2. 各功能档位允许2%过档位显示, 10A档则允许20%的过档位显示
3. REL功能开启
4. AC+DC量测时, 以AC耦合
5. AC+DC量测准确度, 相当于AC量测准确度加上10位数的分辨率误差
6. 交流量测之特性, 为> 5%档位之正弦波输入
7. 温度规格之准确度, 不包括测试线/棒之误差
