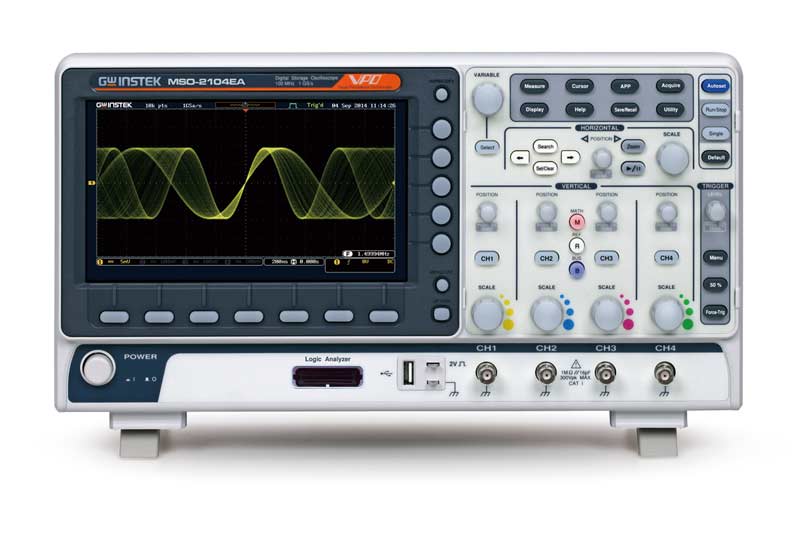

MSO-2000E系列 混合信号示波器

      固纬电子新增MSO-2000 系列产品，其硬件架构是基于GDS-2000E上所发展而来。新增的型号包含MSO-2000E 与MSO-2000EA。MSO-2000E 系列内建了16通道逻辑分析仪；MSO-2000EA 除了16通道逻辑分析仪以外，也提供双通道25MHz 任意波形产生器。
MSO-2000E的16通道逻辑分析仪，存储器深度为每通道10Mpts；可撷取更多更长的数字信号并清楚地显示信号的变化。标准配备总线触发与译码包含I2C ,SPI ,UART(RS232/422/485) 与汽车通讯常用的CAN与LIN总线。串列总线的波形可实时被触发与译码;透过搜寻功能，可实时找到要分析与除错的信号。MSO-2000为混合信号示波器，具备了模拟与数字同时显示的特点，对于异常的数字信号可以同时观看模拟波形的状态，可以更清楚辨别异常发生的原因。MSO-2000E上的数字通道具有高的信号灵敏度， ±250 mV为较小输入电压摆动(Minimum input swing)，代表较小可驱动的电压极低。 使用者可透过混合信号示波器，进行模拟/数字信号的分析与除错。可检视与分析与时间相关的模拟与数字信号。MSO-2000E 以入门款的价格，提供了完整的分析与除错的工具。
      MSO-2000EA 部分，另增加内建双通道25MHz任意波形产生器并且具备调变功能。垂直分辨率高达14 bits; 取样率高达200MSa/s；输出信号含有五种标准波形(Sine, Square, Pulse, Ramp, DC, Noise) 及可编辑的7种波形(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac)；并可产生AM/FM/FSK 调变波形与扫频(Sweep )功能。搭配易于操作的人机界面，是教学与电路模拟测试等应用的绝佳选择。
      除了新增的功能外，MSO-2000E 与MSO-2000EA 的硬件特性与GDS-2000E相同，提供使用者优质的8”示波器显示。带宽部分提供了200MHz/100MHz及70MHz的选择；模拟2通道型号提供了每通道1GSa/s的实时取样率；4通道型号提供了较高1GSa/s的实时取样率。所有的机种的波形更新率皆高达120,000波形/秒。搭配较小垂直档位1mV/div ，让MSO-2000E 与MSO-2000EA可对于复杂微弱的信号进行量测，并提供清晰地量测结果显示。
在存储器深度的部分 ,MSO-2000E与MSO-2000EA提供了每通道10M的长存储器，让使用者可完整撷取与分析波形 ; 使用者可依应用需求，选择1k/10k/100k/1M/10M的存储器深度。一般而言，短存储器所搭配的高取样率可观测变化快速的波形；长存储器则更适合观测波形的细微变化。为了让10M的长存储器有更灵活的应用，配备了分段存储器功能及波形搜寻功能。分段存储器功能较高可将存储器深度分为 29,000组，使用者可藉此忽略不重要的波形进而快速地撷取符合条件的所有波形，如此可以存取更多有意义的波形并可快速地显示目标波形；有了波形搜寻功能，可依使用者的触发条件快速地搜寻波形，以达成快速浏览有兴趣的信号。
      另外，MSO-2000亦提供了高达1M的FFT 显示，使用者可更正确及有效率地获得频域的量测结果。搭配120,000wfm/sec高波形更新率，波形放大与搜寻功能，让MSO-2000  系列成为绝佳的经济型多功能混合信号示波器的选择。

MSO-2000E 系列标准提供16通道逻辑分析仪
16通道逻辑分析仪，存储器深度为每通道10Mpts；可清楚显示数字信号。标准配备并列会流排与串列总线触发与译码，包含了I2C ,SPI ,UART(RS232/422/485) 与汽车通讯常用的CAN与LIN串列总线与并列总线。较小电压摆动(Minimum input swing)代表较小可驱动的电压。其规格±250 mV代表MSO-2000E的数字通道对于输入的灵敏度极高。

MSO-2000EA 系列提供双通道25MHz 任意波形产生器
MSO-2000EA 系列 ，除了提供16通道逻辑分析仪，并且内建双通道25MHz任意波形产生器并且具备调变功能。垂直分辨率高达14 bits; 取样率高达200MSa/s；输出信号含有五种标准波形(Sine, Square, Pulse, Ramp, DC, Noise) 及可编辑的7种波形(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac)；并可产生AM/FM/FSK 调变波形与扫频(Sweep )功能。对于教学与电路模拟信号的产生皆为绝佳的选择。

特点：

•200/100/70MHz 频宽选择；2 或 4 通道;
•MSO-2000E 具备16 通道逻辑分析仪功能
•MSO-2000EA 具备16 通道逻辑分析仪功能与双通道25MHz 任意波形信号产生器
•每通道1GSa/s实时取样率(2通道机种) ;较高1GSa/s实时取样率(4通道机种)
•标准10M较大存储器深度及VPO波形显示技术
•波形更新率高达 120,000 次/秒
•8 ” WVGA TFT LCD 显示
•较高1M 点的FFT,提供更高的频域分辨率量测
•高通及低通数字滤波器功能
•29,000分段存储器及波形搜寻功能
•I2C/SPI/UART/CAN/LIN 串列总线触发与译码功能
•资料纪录功能可追踪长达100小时的信号变化
•支持远端网络储存功能
