USBCAN系列CAN接口卡是兼容USB2.0全速规范的，带有1~2路CAN接口的高性能CAN接口卡。采用该接口卡，PC机可以通过USB总线连接至CAN网络，进行车辆、煤矿、实验室、工业控制、智能小区等CAN网络领域中的数据采集与数据处理。
USBCAN系列CAN接口卡是兼容USB2.0全速规范的，带有1~2路CAN接口的高性能CAN接口卡。采用该接口卡，PC机可以通过USB总线连接至CAN网络，进行车辆、煤矿、实验室、工业控制、智能小区等CAN网络领域中的数据采集与数据处理。
USBCAN系列接口卡是CAN产品开发、CAN数据分析的强大工具，支持车载协议解析；同时，具有体积小、即插即用等特点，也是便携式系统用户的较佳选择。接口卡上自带电气隔离模块，使其避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
本产品配有可在Win2000/XP/WIN7/WIN8/WIN10、各种Linux等操作系统下工作的驱动程序，并包含详细的应用例程。并且提供个性化定制服务。
选型表
主推型号 |
经典型号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

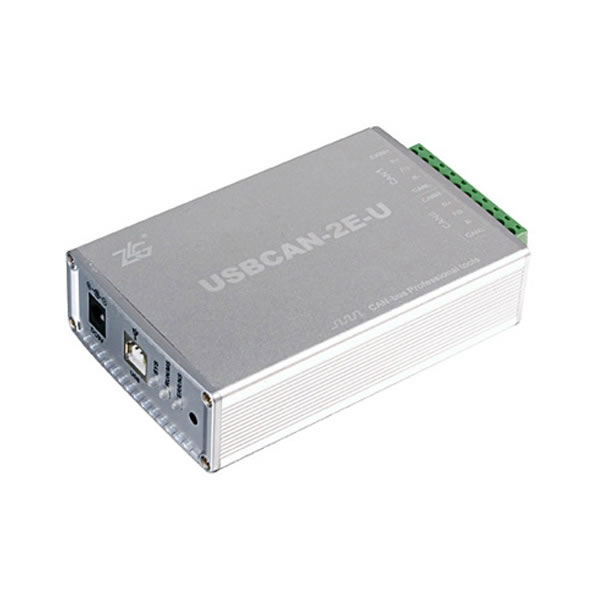

| 型号 | USBCAN-4E-U | USBCAN-2E-U | USBCAN-E-U | USBCAN-E-mini | USBCAN-II | USBCAN-II+ | USBCAN-II+-D | USBCAN-I | USBCAN-I+ | USBCAN-I-mini | |
|
实物图 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| 接口形式 | DB9接口 | OPEN5螺丝端子 | OPEN5螺丝端子 | DB9接口（标配OPEN5端子转接头），带安装定位孔 | DB9接口 | OPEN5螺丝端子 | OPEN5螺丝端子，带安装定位孔 | DB9接口 | OPEN5螺丝端子 | DB9接口（标配OPEN5端子转接头），带安装定位孔 | |
| CAN路数 | 4路 | 2路 | 1路 | 1路 | 2路 | 1路 | 1路 | ||||
| 产品特色 | EMC增强型，可拓展1-4路CAN通道 | EMC增强型，支持总线错误分析 | EMC增强型，支持总线错误分析 | 便携式，支持总线错误分析 | 经典型号，支持Linux | 经典型号，支持Linux | 便携式，支持Linux | ||||
| 工业级 | √ | √ | √ | - | √ | √ | - | ||||
| 3500V电气隔离 | √ | √ | √ | √ | √ | √ | √ | ||||
| 备用供电接口 | - | √ | √ | - | √ | √ | - | ||||
| 数据接收能力 |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
14000帧/秒 （每路） |
||||
| 数据发送能力 |
4000帧/秒 （每路） |
4000帧/秒 （每路） |
4000帧/秒 （每路） |
4000帧/秒 （每路） |
2000帧/秒 （每路） |
2000帧/秒 （每路） |
4000帧/秒 （每路） |
||||
| Windows系统驱动 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | ||||
| Linux系统驱动 | 支持 | - | - | - | 支持 | 支持 | 支持 | ||||
| 车载DBC文件解码 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 | ||||
| 充电桩与BMS协议解码 | 支持 | 支持 | 支持 | 支持 | - | - | - | ||||
| CANopen与J1939协议分析 | 支持 | 支持 | 支持 | 支持 | - | - | - | ||||
| 外壳 | 金属 | 金属 | 金属 | 塑料 | 金属 （USBCAN-II塑料） | 金属 （USBCAN-I塑料） | 塑料 | ||||
| 120欧终端电阻 | 内置 | 外接 | 外接 | 内置 | 外接 （USBCAN-II内置） | 外接 （USBCAN-I内置） | 内置 | ||||
注：可固定安装的定制型号——USBCAN-II+-D、USBCAN-II+即原USBCAN-2A更名
国内应用较为广泛的CAN接口卡
经过严酷的实践验证，稳定可靠。
广泛应用于高速铁路、地铁、医疗、航空航天、楼宇安防、电梯控制、衡器等场合。
完美保护原有应用层协议，以一种全新的路由方式监听数据
USBCAN-4E-U通过USB接入CAN网络，输入端细致采集数据信息，产品准确定位数据来源，
输出端精准重现数据出处，一体化工作流程，完整捕获数据，让USBCAN-4E-U告诉你数据来源于哪里。
世界首创的便携&可集成型Mini系列型号
USBCAN-E-mini与USBCAN-I-mini智能CAN接口卡是USBCAN便携版本，与USBCAN-E-U和USBCAN-I
操作完全兼容。并且自带安装定位孔，可以方便集成到机箱与外壳上。特别适合在医疗设备上使用。
高速USB2.0接口
兼容USB3.0和USB1.1
1~2通道2500VDC电气隔离CAN接口
静电等级接触放电±8KV
超大13万帧缓冲，不丢帧才是硬道理
任意波特率下满负载接收能力，超大13万帧缓冲，不丢帧才是硬道理
支持车载DBC解码、CANopen、J1939协议、
国网充电桩与BMS协议分析
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2/3。
用户可以通过选配CANBridge-1054，支持ISO11898-3的容错CAN标准。
CAN波特率可编程任意设置，范围在5kbps~1Mbps之间
支持各类开发环境
高效易用的二次开发函数，可支持各类开发环境，如VC、C#、Labview、LINUX等
强大的测试分析软件CANtest
1．选择设备波特率、通道号、工作模式启动CAN卡
2．启动后自动接收，基本操作满足单帧发送，可设置连续保存满足长时间测试要求
3．高级操作可预定义100帧，并且可设置发送次数与间隔
4．可加载车载DBC文件、CANopen协议、J1939协议
5．支持国网充电桩与电动汽车BMS通讯协议解析，显示方式支持分类刷新
6．支持总线利用率实时显示
7．通信报文实时保存
8．支持错误信息实时打印
二次开发函数库
致远电子所有的CAN接口卡均使用同一套上位机二次开发函数库（支持VC、VB、C#、LINUX、Labview、LabWindows、Delphi7等主流开发环境），用户只需修改设备类型即可实现不同接口的无缝切换：
规格参数
接口形式1（OPEN5接口）外置120欧终端电阻（产品包装中包含）
| 端口 | 引脚 | 名称 | 功能 |
|---|---|---|---|
 |
1 | CAN_L | CAN_L信号线接头 |
| 2 | R- | 终端电阻接头（内部连接到CAN_L） | |
| 3 | SHIELD | 屏蔽线接头（FG） | |
| 4 | R+ | 终端电阻接头（内部连接到CAN_H） | |
| 5 | CAN_H | CAN_H信号线接头 |
接口形式2（DB9接口）内置120欧终端电阻（可通过开关或跳帽断开）
| 端口 | 引脚 | 名称 | 功能 |
|---|---|---|---|
 |
1 | NC | 未用 |
| 2 | CAN_L | CAN_L信号线接头 | |
| 3 | CAN_GND | CAN隔离后的地，可不接 | |
| 4 | NC | 未用 | |
| 5 | SHIELD | 屏蔽线接头（FG） | |
| 6 | CAN_GND | CAN隔离后的地，可不接 | |
| 7 | CAN_H | CAN_H信号线接头 | |
| 8 | NC | 未用 | |
| 9 | NC | 未用 |
配件清单
| USBCAN-I+/II+/2A/E-U/2E-U装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 备注 | |
| 1 | USBCAN接口卡 | 1 | 台 | |
| 2 | 120?电阻 | 2 | 只 | |
| 3 | USB通讯电缆 | 1 | 条 | |
| 4 | 《售后服务指南》 | 1 | 份 | |
| 5 | 合格证 | 1 | 张 | |
| 6 | 产品光盘 | 1 | 张 | |
| USBCAN-I/II装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 备注 | |
| 1 | USBCAN接口卡 | 1 | 台 | |
| 2 | USB通讯电缆 | 1 | 条 | |
| 3 | 《售后服务指南》 | 1 | 份 | |
| 4 | 合格证 | 1 | 张 | |
| 5 | 产品光盘 | 1 | 张 | |
| USBCAN-I/E-Mini装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 备注 | |
| 1 | USBCAN接口卡 | 1 | 台 | |
| 2 | DB9-OPEN5转接头 | 1 | 个 | |
| 3 | 《售后服务指南》 | 1 | 份 | |
| 4 | 合格证 | 1 | 张 | |
| 5 | 产品光盘 | 1 | 张 | |
| USBCAN-4E-U装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 备注 | |
| 1 | USBCAN-4E-U设备 | 1 | 个 | |
| 2 | 电源适配器 | 1 | 个 | |
| 3 | USB通讯电缆 | 1 | 条 | |
| 4 | 公制螺丝 | 6 | 个 | |
| 5 | 脚垫 | 4 | 张 | |
| 6 | 固定板 | 2 | 份 | |
| 7 | 产品配件 | 4 | 个 | |
| 8 | 光盘 | 1 | 张 | |
| 9 | 《售后服务指南》 | 1 | 份 | |
| 10 | 合格证 | 1 | 张 | |
| USBCAN-8E-U装箱单 | ||||
|---|---|---|---|---|
| 序号 | 名称 | 数量 | 备注 | |
| 1 | USBCAN-8E-U设备 | 1 | 个 | |
| 2 | 导轨安装卡扣 | 1 | 个 | |
| 3 | USB通讯电缆 | 1 | 条 | |
| 4 | 3P插拔式接线端子 | 1 | 个 | |
| 5 | DB9转接头 | 8 | 个 | |
| 6 | 安装挂耳 | 2 | 个 | |
| 7 | 产品光盘 | 1 | 个 | |
| 8 | 《售后服务指南》 | 1 | 本 | |
| 9 | 合格证 | 1 | 张 | |
