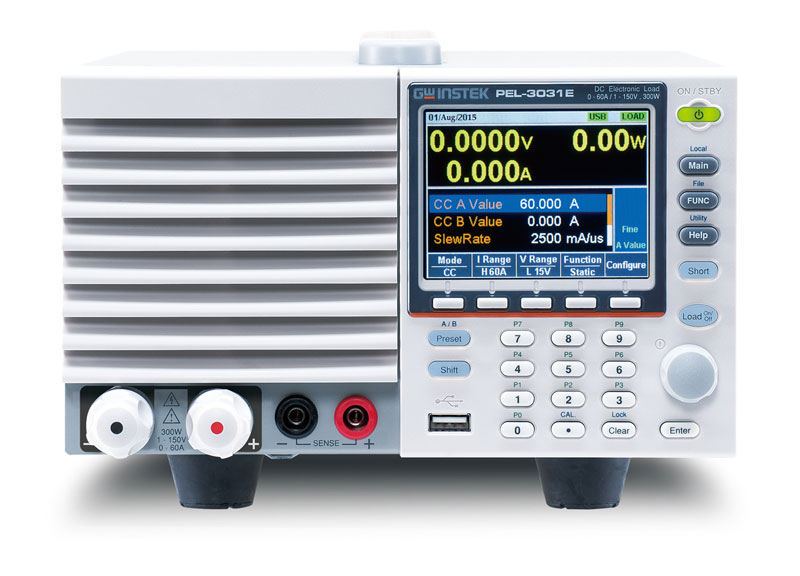

PEL-3031E/3032E 可编程直流电子负载

型号：PEL-3031E/3032E 品牌：台湾固纬

简要描述：

台湾固纬 PEL-3031E/3032E 可编程直流电子负载。

免费咨询：0571-86775300

发邮件给我们：13957105090@163.com

分享到： 1

固纬电子新推出的PEL-3000E系列是一款可程式单通道电子负载，PEL-3031E提供300W(1V~150V/60A))的电压/电流/电阻/功率吸汲能力。承袭PEL-3000系列的LCD面板及操作界面，操作简单，视觉上一目了然。此款为固纬针对中低功率电子元器件、电池、行动电源、电源类产品应用需求所提供的高速且精准量测测试机种。PEL-3000E系列适用于60mA以上电流吸汲及测量应用，包含charger/ Adaptor和各种电源供应单元及便携式充电装置的量测应用。

PEL-3000E提供了七种操作模式与三种动作功能，这七种操作模式分别为定电流、定电压、定电阻、定功率等四种基本操作模式再加上定电流+定电压、定电阻+定电压、定功率+定电压模式，使用者可依照产品的需求选择不同的操作模式后再选择其动作方式 ; 而三种动作功能分别为静态(Static)功能、动态功能(Dynamic) 与 Sequence功能，可以分别使用在一个固定负载吸汲条件，两个吸汲条件之间切换和二个以上吸汲条件间切换的测试场合。

特点：

7种操作模式：CC、CV、CR、CP、CC+CV、CR+CV、CP+CV
可编程Fast/Normal序列功能
Soft Start
最快上升时间：2.5A/μs
动态模式
保护：OVP、OCP、OPP、OTP、RVP、UVP
远程传感
整合电压、电流、功率测量功能
支持外部电压、电阻控制
后面板BNC接口Trigger IN/OUT
外部模拟控制接口
USB/GPIB(选配)

规格
型号		PEL-3031E		PEL-3032E
功率		300W		300W
档位		Low	High	Low	High
电压		1~150V	1~150V	2.5~500V	2.5~500V
电流		0~6A	0~60A	0~1.5A	0~15A
最小操作电压(DC)		1V-6A	1V-60A	2.5V-1.5A	2.5V-15A
基本模式
CC模式	范围	0~6A	0~60A	0~1.5A	0~15A
	设置范围	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	精确度	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.1% of F.S) +Vin/500 kΩ (Full scale of High range)	(T *1) ± (0.1% of set +0.2% of F.S) +Vin/500 kΩ (Full scale of High range)
CR模式	范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	设置范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	分辨率(30000 steps)	0.002S(15V) ; 0.0002S(150V)		0.0002S(50V) ; 0.00002S(500V)
	精确度	(T *1) ± (0.3% of set + 0.6S) + 0.002mS		(T *1) ± (0.3% of set + 0.06S) + 0.002mS
CP模式	范围	1~15V	1~150V	2.5~50V	2.5~500V
	设置范围	0~15.3V	0~153V	0~51V	0~510V
	分辨率	0.5mV	5mV	1mV	10mV
	精确度	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of set + 0.1% of F.S) (Full scale of High range)
CP模式	范围	0W-30W(6A)	0W-300W(60A)	0W-30W(1.5A)	0W-300W(15A)
	设置范围	0W-30.6W	0W-306W	0W-30.6W	0W-306W
	分辨率	1mW	10mW	1mW	10mW
	精确度	(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ		(T *1)±(0.6 % of set + 1.4 % of f.s (Full scale of H range)) + Vin^2/500 kΩ
动态模式
通用	T1& T2	0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS		0.05mS - 30mS / Res : 1uS; 30mS - 30S / Res : 1mS
	精确度	1uS / 1mS ± 200ppm		1uS / 1mS ± 200ppm
	斜率(精度10%)	0.001~0.25A/uS	0.01~2.5A/uS	0.25mA~62.5mA/uS	2.5mA~625mA/uS
	斜率分辨率	0.001A/uS	0.01A/uS	0.25mA/uS	2.5mA/uS
	斜率设置精度	±(10% + 15us)* Time to reach from 10% to 90% when the current is varied from 2% to 100% (20% to 100% in L range) of the rated current.
CC模式	范围	0~6A	0~60A	0~1.5A	0~15A
	设置范围	0~6.12A	0~61.2A	0~1.53A	0~15.3A
	电流分辨率	0.2mA	2mA	0.05mA	0.5mA
	电流精确度	±0.8% F.S.		±0.8% F.S.
CR模式	范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω -50kΩ )(300W/500V)
	设置范围	60S-0.002S(0.01666Ω~500Ω)(300W/15V);6S-0.0002S(0.1666Ω -5kΩ )(300W/150V)		6S-0.0002S(0.16666Ω~5KΩ)(300W/50V);0.6S-0.00002S(1.6666Ω-50kΩ )(300W/500V)
	设置范围	30000 steps		30000 steps
	电阻分辨率	(T *1)±(1% of set + 0.6S) + 0.002mS		(T *1)±(1% of set + 0.06S) + 0.002mS
测量
电压回读值	范围	0~15V	0~150V	0~50V	0~500V
	分辨率	0.5mV	5mV	2mV	20mV
	精度	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of Low range)
电流回读值	范围	0~6A	0~60A	0~1.5A	0~15A
	分辨率	0.2mA	2mA	0.05mA	0.5mA
	通用	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.1% of F.S) (Full scale of High range)	(T *1)± (0.1% of rdg + 0.2% of F.S) (Full scale of High range)
通用
触发输入/输出端(BNC)	YES
电流监测输出	YES
外部模拟控制	YES
软启动	YES
序列功能(Normal/Fast)	YES
BATT 自动测试	YES
OCP自动测试n	YES
OPP自动测试	YES
预设值	10 Sets
保护	OCP, OPP, UVP, OVP, OTP, RVP
其它
电源输入	100-120VAC/ 200-240VAC, 47-63Hz
接口	USB, GPIB(Option), Analog external control
尺寸 & 重量	213.8(W) x 124.0(H) x 400.5(D)mm, Approx. 7.5Kg
