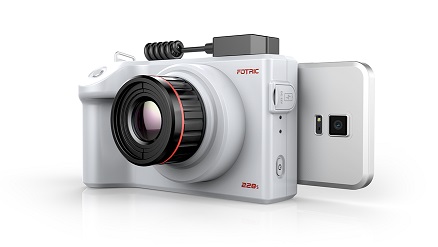

FOTRIC 220s系列 手持在线热像仪
研发用户的测量场景复杂而多变，既有临时的检测任务，也有大量连
续采样测试工作（如趋势分析、可靠性验证、破坏性测试等），且连续采
样测试往往蕴藏更诱人的价值。这让研发用户选择热像仪时常常面临
两难局面：选择手持热像仪，不能应对连续采样测试工作；选择在线
热像仪，灵活性又不足。FOTRIC 220s 系列热像仪让您不再为难：
不只是手持热像仪，也是在线热像仪，更能胜任长期数据采样工作。
技术参数
|
|
Fotric 223s |
Fotric 224s |
Fotric 225s |
Fotric 226s |
Fotric 227s |
Fotric 228s |
|
红外热像 |
|
红外分辨率 |
160 ×120 |
288 ×216 |
320 ×240 |
384 ×288 |
512 ×384 |
640 ×480 |
|
视场角 (FOV) |
19° × 14° |
21° × 16° |
24° × 18° |
28° × 21° |
23° × 17° |
28° × 21° |
|
热灵敏度NETD |
＜0.05℃@30℃ |
＜0.04℃@30℃ |
＜0.03℃@30℃ |
|
像素增强 |
— |
4倍图像清晰度画质提升为
1024 ×768 |
4倍图像清晰度画质提升为
1280 ×960 |
|
测温范围 |
-20℃~350℃（-20℃~150℃，0℃~350℃） |
-20℃~650℃（-20℃~150℃，0℃~350℃，200℃~650℃） |
|
温度扩展 |
— |
可扩展至1200℃和-40℃ |
|
较小成像距离 |
0.1m |
0.15m |
0.1m |
|
空间分辨率 |
2.1mrad |
1.27mrad |
0.78mrad |
|
测温精度 |
±2℃或±2%，取大值 (环境温度在10℃~35℃时) |
|
对焦方式 |
手动对焦 |
|
响应波长 |
8~14μm |
|
探测器类型 |
焦平面阵列FPA，非制冷微热量 |
|
连续数码变焦 |
1~6倍 |
1~8倍 |
1~10倍 |
|
显示屏与可见光 |
|
屏幕 |
多点触控，5寸电容屏 |
|
可见光相机像素 |
1200万像素 |
|
图像处理 |
|
调色板 |
灰白、灰红、铁红、彩虹等15种 |
|
调色板实时预览切换 |
当前图像15种调色板预览切换 |
|
图像一致性优化 |
自动校准噪声FFC/手动噪声校准FFC |
|
测量分析 |
|
修正设置 |
发射率、反射温度、环境温湿度、测量距离、透过率 |
|
发射率校正 |
0.01~1.0，或从内置材料表中选择 |
|
区域发射率校正 |
支持 |
|
高低温自动捕捉 |
支持 |
|
等温线 |
之上/之下 |
|
ROI测量模式 |
8个可移动点，8个可移动区域，1条直线每个ROI可单独设定发射率 |
12个可移动点，12个可移动区域，3条直线，每个ROI可单独设定发射率 |
|
温度报警 |
自定义高低温报警阀值 |
|
图像格式 |
标准JPEG，含原始温度数据 |
|
在线测试模式 |
|
USB |
传输包含所有像素温度数据的全辐射热像视频流 |
|
连续在线工作 |
支持 |
|
单个文件较大容量 |
1T |
|
专业功能 |
|
显示方式 |
热像，自定义的双视融合画中画 |
|
图像保存模式 |
单热像图，混合图像 |
|
手机拍摄全辐射热像视频 |
支持 |
|
手机分析热像图 |
支持 |
|
手机分析热像视频 |
支持 |
|
标签识别 |
识别二维码和条形码，为热像图命名 |
|
注释 |
语音和文本注释 |
|
手机APP分析热像图 |
支持 |
|
电源 |
|
热像仪电池类型 |
可充电锂电池 |
|
热像仪电池续航时间 |
10小时 |
|
环境 |
|
工作温度 |
-20℃~50℃ |
|
湿度 |
＜90%RH |
|
物理参数 |
|
防护等级 |
IP54 |
|
EMC |
FCC |
|
重量 |
约560g |
|
尺寸 |
97mm × 145mm × 93.5mm |
|
三脚架安装 |
UNC 1/4″-20 |
|
保修期 |
1年 |
2年 |
产品标配
热像仪主机（内置电池）、标准镜头、镜头盖、电源适配器、手机、USB转Micro USB OTG线（左弯/又弯）、 USB转Micro USB OTG线、USB转USB线、手腕带、入门手册（含保修卡、合格证）、校准证书、硬质便携箱（限Potric 226s、227s、228s）
