首页 > 产品展示 > 电子量测仪器 > 数据采集记录仪 > 8通道绝缘数据记录仪

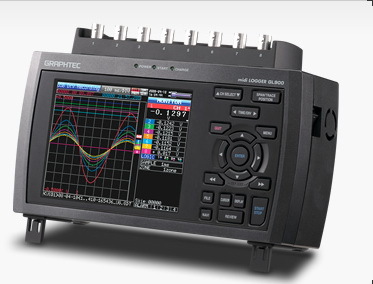

8通道绝缘数据记录仪

型号：midi LOGGER GL980 品牌：日本图技

简要描述：

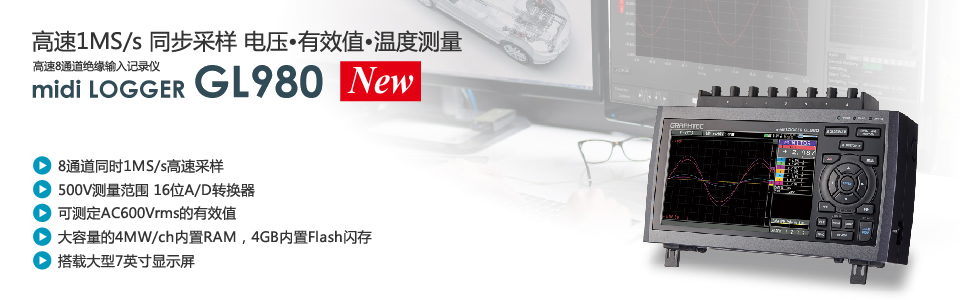

日本图技 GL980 高速8通道绝缘数据记录仪。

免费咨询：0571-86775300

发邮件给我们：13957105090@163.com

分享到： 1

通道绝缘并同时以1MS/s的速度高速采样

采取了通道间绝缘的措施，使得各通道不会互相影响，搭载16位的A/D转换器，实现了高速高分辨率的信号测量。

CAT III对应&多用途输入类型

使用了多用途输入类型的端子接口，不论电压还是温度等信号均可高速同时测量。

7英寸的大型液晶屏显示波形

采用操作性更好的7英寸大型液晶显示屏。

简便的操作

通过光标键和Enter键来简便的操作产品。
设置菜单只有六个画面，可以简单地进行设定。

大容量的4MW/ch内置RAM、4GB内置Flash闪存

4MW/ch的内置RAM以及4GB内置Flash闪存可提供长时间的测量收录，同时也支持SD存储卡和U盘这样的外置存储介质。可根据不同的采样间隔要求选择合适的存储地址。

GL980 本体规格

项目			描述
显示画面(LCD)	尺寸		7英寸TFT彩色液晶显示屏 (WVGA: 800×480)
	信息		Y-T波形显示和测量值, 全屏波形画面, 测量值+实时统计运算值, X-Y画面
	语言		日语, 英语, 法语, 德语, 中文, 韩语, 俄语, 西班牙语
PC接口	类型		以太网端口 (10BASE-T?100BASE-TX), USB2.0端口(高速)
	实时传输速度		最快1ms
	互联网功能		Web服务器功能, FTP服务器功能, NTP客户端功能, DHCP客户端功能, Email发送功能
	USB功能		USB驱动模式 (内置Flash闪存与外置SD存储卡内文件的传输与删除)
触发功能	种类		启动: 触发条件成立时数据收录开始停止: 触发条件成立时数据收录停止
	条件	启动	O?, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间
	条件	停止	O?, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间
	触发组合		电压OR, 电压AND, 边沿OR, 边沿AND
	触发阈值	模拟输入	H/上升沿, L/ 下降沿, 窗口内, 窗口外
		逻辑输入	H, L (模式比较)
		脉冲输入	H/上升沿, L/ 下降沿, 窗口内, 窗口外
	重复功能		Off?On
	重复间隔		从启动到启动的间隔, 从停止到启动的间隔 0秒(不等待)～9999小时59分59秒
	触发检测精度		±0.5% F.S.
报警功能	报警阈值	模式输入	H, L, 窗口内, 窗口外
		逻辑输入	H?L
		脉冲输入	H, L, 窗口内, 窗口外
		报警组合	Level OR 固定
	报警检测周期		同采样速度
	报警信号保持		Off?On
	报警检测精度		±0.5% F.S.
存储装置	内置存储介质	内置RAM	4MW/ch (分割数量: 4MW×1, 2MW×2, 1MW×4, 0.5MW×8)
	内置存储介质	内置Flash闪存	约4GB (收录可能容量 3.9GB)
	外置存储介质	SD存储卡插槽	1个插槽, SDHC对应, 最大支持到32GB (单个收录文件容量最大4GB)
	外置存储介质	U盘插槽	1个插槽, 无限制 (单个收录文件容量最大4GB)
	收录功能	OFF(通用模式)	收录从启动到停止之间的测量数据
		循环收录	保存最新的数据存储地址: 内置RAM, 内置Flash闪存, SD存储卡, U盘收录点数: 1,000～10,000,000点 ※使用内置RAM时, 10～4,000,000点最快采样间隔: 使用内置RAM时最快1μs, 其它情况下最快1ms (CSV格式收录时10ms) ※收录时长: GBD文件格式须15秒以上, CSV文件格式须30秒以上。
		中继收录	用户可自定义收录文件容量(最大4GB), 文件收录满时会生成新的收录文件继续记录数据, 直到收录停止收录地址: 内置Flash闪存, SD存储卡, U盘最快采样间隔: 最快1ms (CSV格式收录时10ms)
	检索功能	作用	在已收录的数据中检索目标点
		模拟输入通道	通过各通道的电压值检索
		逻辑通道	全部逻辑通道的H和L模式比较的检索
		脉冲通道	上升沿, 下降沿, 窗口内, 窗口外的检索
		报警发生点	报警发生点的检索
	数据备份功能	备份间隔	Off,1,2,6,12,24小时, 指定时刻, 用户自定义时刻最快采样间隔: 最快1ms (CSV格式收录时10ms)
		备份地址	内置Flash闪存, U盘, SD存储卡
		交换功能	备份地址可通过按键操作来在SD存储卡和U盘之间切换
运算功能	统计运算	实时收录时	统计运算种类: 最大值, 最小值, 峰峰值, 平均值同时表示
	统计运算	数据回放时	统计运算种类(光标间): 最大值, 最小值, 峰峰值, 平均值, 有效值同时表示
	通道间运算		加法, 减法, 乘法, 除法 (文件格式: 仅GBD)
定标功能		电压?有效值	各通道输入值(上下限值)?保存值(上下限值)的设定
		温度	各通道输入值, 保存值的设定 (偏置功能)
		脉冲	各通道输入值, 保存值的设定 (增益功能)
注释功能		功能	各通道均可注释名称
		输入字符	英语, 数字, 假名, 符号/td>
		字符数量	31个字符（画面表示最多8个字符）
使用环境			0 ～ 40℃ (AC电源适配器或电池使用时), 5～85%RH
电源	AC电源适配器		AC100 ～ 240V/50 ～ 60Hz
	DC电源		DC8.5～24V (选件: B-514型DC驱动电缆)
	电池 (1) (1)		搭载2个专用锂电池 (选件: B-569型专用锂电池)
功耗	AC 电源适配器使用时 (AC240V时)		LCD ON时: 约48VA（同时给电池充电时: 约66VA）屏保启动时: 约43VA（同时给电池充电时: 约62VA）
	DC电源使用时	电源: +24V时	LCD ON时: 约0.6A（同时给电池充电时: 约0.9A）屏保启动时: 约0.53A（同时给电池充电时: 约0.82A）
		电源: +12V时	LCD ON时: 约1.22A（无法用于给电池充电）屏保启动时: 约1.07A（无法用于给电池充电）
		电源: +8.5V时	LCD ON时: 约1.81A（无法用于给电池充电）屏保启动时: 约1.55A（无法用于给电池充电）
外观尺寸 [W × H × D]			约 260 × 161 × 83mm (含橡胶外套)
质量			约 1.7kg (含橡胶外套, 不包括AC电源适配器和电池)
耐振性			相当于自动车部品第一种A种

(*1): 使用电池供电时，需安装2组锂电池。

GL980 输入规格

项目			描述
模拟信号输入部分	通道数		8通道 (固定)
	输入端子形状		绝缘BNC端子, M3.5螺丝端子 (使用时选择其中一种形式输入)
	输入方式		全通道隔离的同步采样, 非平衡输入
	采样间隔		1, 2, 5, 10, 20, 50, 100, 200, 500 µs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min?外部 ※使用内置RAM时: 1µs～1min, 其它存储介质时: 1ms～1min。使用外部采样时, 需搭配GL用输入/输出电缆(B-513)来连接信号。
	频率响应		DC ～ 200 kHz (+1 / -4dB)
	测量范围	电圧	20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S.
		有效值	10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S. ※有效值为DC耦合下的测量模式, 即AC+DC的真有效值的表现形式 ※峰值因数: 最大2 ※对应零点交叉功能 (可自动将峰值波形的中间点定位到零点)
		温度	热电偶：K, J, E, T, R, S, B, N, W (WRe5-26)
		湿度	0～100% (电压0～1V定标换算所得) ※需使用B-530湿度传感器 (选件)
	滤波功能		Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct)
	A/D 转换器		16位 (有效分辨率: 约±1/40000 F.S.)
	测量精度 (23℃±5℃) ?预热时间30分钟以上 ?GND端子接地 ?记录仪正常放置 ?测量时使用测量值的平均值	电压 (滤波功能: Line)	±0.25％　of 　F.S.
		有效值 (平均值)	±1.5% of F.S.（正弦波、20 ～ 10kHz）
		温度 (热电偶） (滤波功能: Line)	种类	测量温度范围	测量精度
			Ｒ/Ｓ	0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃	±7.0℃ ±5.0℃ ±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +3.0℃）
			Ｂ	400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃	±5.5℃ ±（0.05% 读数值 +3.0℃）
			Ｋ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃	±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃）
			Ｅ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃	±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃）
			Ｔ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃	±（0.1% 读数值 +2.5℃） ±（0.1% 读数值 +1.5℃）
			Ｊ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃	±3.7℃ ±2.7℃ ±（0.05% 读数值 +2.0℃）
			Ｎ	-200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃	±（0.1% 读数值 +3.0℃） ±（0.1% 读数值 +2.0℃）
			Ｗ	0 ≦TS≦ 2315℃	±（0.1% 读数值 +2.5℃）
			基准接点补偿精度(内部时): ±1.0℃ ※所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ
	基准接点补偿		可选择内部/外部补偿
	热电偶断线检查		测量模式下通过菜单操作检知热电偶是否断线 (数据收录时无法检知)
	输入阻抗		1MΩ±5％
	信号源输出阻抗		1kΩ以下
	最大输入电压	各输入端子＋/－间	20mv ～ 2V 量程：±30Ｖ 5V ～ 500V 量程：±500V
		各输入端子 / 各输入端子间	60Vp-p
		各输入端子 / GND端子间	60Vp-p
	耐电压	各输入端子 / 各输入端子间	1000Vp-p　1分钟
	耐电压	各输入端子 / GND端子间	1000Vp-p　1分钟
	绝缘阻抗	各输入端子 / GND端子间	50MΩ以上（DC500V 时）
	共模抑制比		90dB以上（50/60Hz, 信号源300Ω以下）
	信噪比	20mV量程	-40dB 以上（+/- 端子短路时）
	信噪比	其他量程	-50dB 以上（+/- 端子短路时）
外部输入输出部分 ※需搭配GL用输入/输出电缆(B-513)	种类 (通道数)	输入	逻辑输入(4ch), 或脉冲输入(4ch) 触发输入(1ch), 或外部采样(1ch)
	种类 (通道数)	输出	报警输出(4ch), 或触发输出(1ch)+报警输出(3ch)
	输入信号规格	逻辑/脉冲输入部分	最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+2.5V 电压滞后: 约0.5V (+2.5V～+3V)
	输入信号规格	外部触发/采样部分	最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+1.9V 电压滞后: 约0.2V (+1.9V～+2.1V)
	脉冲检测规格	脉冲计数检测周期	10μs ～ 1h (与模拟信号采样间隔分开设置)
		最大脉冲输入	最大输入频率: 100kHz 最大计数范围: 15M(次) (24位计数器)
		测量模式	回转数, 累计, 瞬时3种模式
			回转数	检测每个采样周期内的脉冲个数, 再按每转对应的脉冲数换算成回转数显示量程: 0～500M RPM/F.S.
			累计	从测量开始就检测脉冲信号并累加计数显示的模式显示量程: 0～20M(次)/F.S. (自动调整)
			瞬时	脉冲检测周期内显示所测量到的脉冲个数显示量程: 0～20M(次)/F.S.
	外部采样输入		最大输入频率: 100kHz 时间误差: 1µs以下
	输出信号规格	报警输出时	输出规格: 集电极开路输出 (内部电压5V, 上拉电阻10kΩ) 接点容量: 5V～24V, 100ｍA以下 (0.2W以下)
	输出信号规格	触发输出时	当触发条件达成时, 输出500μs脉宽的脉冲信号 (低电平)

GL980_2000-APS应用软件规格

项目		描述
操作系统		Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上)
功能		记录仪的操控, 实时数据收录, 文件格式转换
连接台数		1台 (GL980或GL2000)
设定控制		输入条件, 收录条件, 触发/报警条件等
收录数据传送	内置RAM传送	将保存在记录仪内置RAM里的数据传送至PC 采样间隔: 1μs～1min
收录数据传送	实时传送	将保存在记录仪内置Flash闪存, SD存储卡或U盘里的数据传送至PC GBD文件格式下的采样间隔: 1ms～1min CSV文件格式下的采样间隔: 1ms～1min
显示信息		模拟信号波形, 逻辑波形, 脉冲计数波形, 测量数值
显示模式		Y-T波形显示, 测量数值, X-Y画面
文件操作		将GBD格式的数据文件转换成CSV格式 (光标间或全部的收录数据)
过往数据画面功能		可切换显示当前和过去的数据 (采样速度限制: 1ms～1min采样间隔)
统计运算		数据收录期间的最大值, 最小值, 平均值, 峰峰值

※ 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的应用软件技术支持。Windows7可对应支持的版本如下。
■对应版本: 旗舰版, 企业版, 专业版, 家庭版

电池B-569 (选件) 规格

项目	描述
容量	7.2V/2900mAh
使用时间	屏幕背光最亮时: 约3小时屏幕背光关闭时: 约5小时 ※记录仪本体内需装配2组电池上述电池使用时间为记录仪在1s采样间隔, 内置Flash闪存收录, 新电池两组, +25℃环境温度的条件下。
充电方式	放置在记录仪本体内充电
充电时间	约10小时 (两组电池)
其他功能	AC电源适配器和电池共同使用的时候、如果发生停电，会自动切换到电池供电模式 ※AC电源适配器优先使用当电池电量低时，会自动关闭收录文件，保存好的数据

选件

项目	型号	描述
电池	B-569	锂电池 (7.2V/2900mAh)
DC驱动电缆	B-514	2米 (电缆末端为裸线)
GL用输入/输出电缆	B-513	3米 (电缆末端为裸线)
湿度传感器	B-530	3米 (附传感器电源裸线接头)
分流器	B-551	250Ω电阻 (将"4～20mA"电流转换为"1～5V"电压)
DIN导轨支架	B-570	用于GL2000本体, 特注品
储存箱	B-581	适用于GL系列，除了GL7000和GL100
输入电缆, 安全探针-BNC	RIC-141A	绝缘, 1:1 (42pf), 1.2米, 300VDC, CAT II
输入电缆, BNC-BNC	RIC-142	绝缘, 1.5米, 1000VDC, CAT II
输入电缆, 香蕉头-BNC	RIC-143	绝缘, 1.6米, 600VDC, CAT II
输入电缆, 香蕉头-BNC(高电压)	RIC-147	绝缘, 1.6米, 1000VDC, CAT II
鳄鱼夹(小)	RIC-144A	用于RIC-143, 直径11mm, 300VDC, CAT II, 最大15A
鳄鱼夹(中)	RIC-145	用于RIC-143/147, 直径20mm, 1000VDC, CAT II, 最大32A
钩爪接头	RIC-146	用于RIC-143/147, 直径5mm, 1000VDC, CAT III, 最大1A
输入端子适配器	SMA-102	绝缘. 香蕉头插头转BNC插座
AC电源适配器	ACADP-20	输入: 100～240VAC, 输出: 24VDC

标准配件

AC电源适配器
快速使用指南
CD光盘(PC端应用软件, 用户手册)
橡胶外套(包覆在记录仪本体外面)
倾斜支架(含M4安装螺丝)
输入端子固定用螺丝(M3.5)
铁氧体磁环(附在电缆上用于减少电磁辐射干扰)
