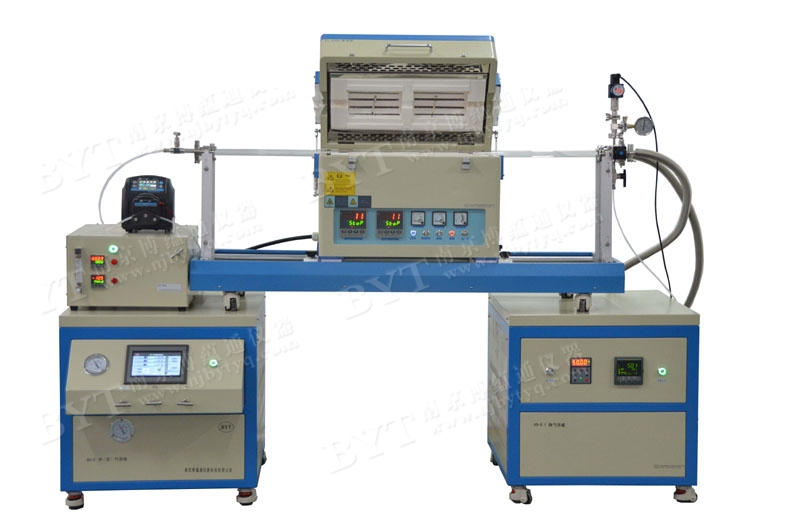

型号		ALD-TL1200-1200-H-C-I			ALD-TL1200-1200-H-C-II	ALD-TL1200-1200-H-C-III
功率		4KW
TL1200 管式炉	炉管尺寸	Dia 60(OD) X1500mm			Dia 80(OD) X1500mm	Dia 100(OD) X1500mm
	外形尺（LXDXH）	1500X450X600			1500X450X600	1500X510X650
	电源电压	220V
	相数	单相
	加热元件	瑞典Kanthal A1 进口电阻丝
	控制方式	采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表（日本岛电）欧陆仪表触摸屏仪表
	控温模式	智能PID
	断偶保护和显示	有
	过温保护	有
	过流保护	有
	控制精度	+/- 1 ℃
	触发器	移相触发
	电器	浙江正泰
	可控硅	106/16E 德国西门康
	最高温度	温区一：1200 ℃ 温区二：1200 ℃
	额定温度	温区一：1100 ℃ 温区二：1100 ℃
	升温速率	≤30 ℃/ Min （可根据要求修改）
	推荐升温速率	≤15℃/ Min
	热电偶型号	温区一：K 型温区二：K型
	加热段长度	温区一：200mm 温区二：200 mm
	电器认证
	四周表面温度	≤45℃
GX供气系统主要参数	D07-7C 质量流量计	量程和气体	5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型）
		耐压	3MP
		流量控制精度	±1.0%F.S
		最大工作（使用）压力	0.3MPa
		线性	±0.5%F.S.
		重复精度	±0.2% F.S
	路数	1 、2、3、4、5、6、7、8 路（可任意选择几路）
	接头类型	双卡套不锈钢接头
	系统工作压力范围	0.1~0.5 MPa
	工作温度	5-45℃
	压力真空表表	-0.1~0.15MPa 0.01MPa/格
	静态混气室	Dia50 X 400MM
	接口	Dia6 / 1/4”
VS-0.1抽气系统方案一或方案二任选一个	电源	220V
	尺寸	650X650X600 / 650X650X300
	波纹管	KF25X1000mm
	用该系统抽炉管真空度可达	10 -1Pa
	真空挡板阀	KF25
	VRD-16真空泵（方案一）	型号		VRD-8
		极限分压强		5X10-2 Pa
		进排气接口		KF25
		电机转速		1440RPM
		抽气速率		2.2L/S
		电机功率		0.4KW
	瑞典（INFICON）皮拉尼陶瓷电容真空计（方案二）	型号		PCG554
		输入电压		24V 1A DC（配有220V变压器）
		真空计接口		KF16
		数字显示		数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr
		产品尺寸		46mm×28mm×126mm ( L x W x H)
		重量		5 lbs
		检测气体		可检测各种气体，包括混合气体，测量精确、重复性好。
		是否防腐		防腐
		响应时间		≤30ms
		测量范围		3.8x10-5 -1125 Torr.
分子泵机组（选购）（方案一或方案二任选一个）	机组输入电压	380V /220V
	波纹管	KF40X1000
	真空挡板阀	KF40
	机箱尺寸	600X600X600
	分子泵（方案一）	分子泵型号		FJ620
		输入电压		380V
		分子泵进气口法兰		DN160
		分子泵抽气速率L/S（对空气）		600
		分子泵极限压强（Pa)		6×10-7
		冷却方式		水冷
		冷却水压（MPa）		0.1-0.2
		冷却水温度		<25℃
		环境温度		0~40℃
		建议启东压强		<100pa
	分子泵前级真空泵TRP-24 （方案二）	功率		0.75KW
		电压		380V
		转速		1450rpm
		进气口径		KF25/KF40
		前机泵抽气速率（L/S）		6
		极限压强		4X10 -2Pa
	德国Pfeiffer真空泵（方案二）	电压		220V
		功率		110W
		抽气接口		KF40
		重量		150KG
		前机泵抽速		0.9m 3/ h
		抽气速率（N2）		33L/S
	复合真空计	复合真空计型号		ZDF
		电源		220V 55W
		控制精度		± 1%
		真空计测量范围		10-5 -10 5 Pa
