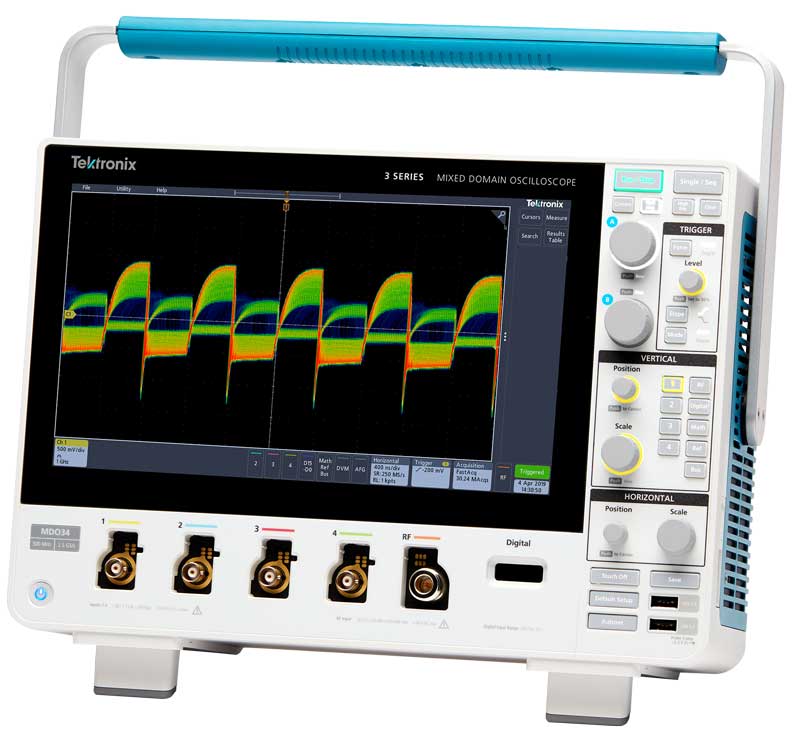

3 系列 MDO 混合域示波器

3 系列 MDO 混合域示波器 概述

同类产品中最大的显示屏以及非凡的用户界面

3 系列 MDO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，以及同类产品中最大的显示屏和最高分辨率的显示屏，具备示波器的一般功能。

• 11.6 英寸高清显示屏
• 捏合、轻触、滑动电容式触摸屏

小巧且功能齐全

3 系列 MDO 只有 6 英寸（15 厘米）深，但它具备示波器的大部分功能。它为您提供了复杂嵌入式系统的验证和故障排除所需的工具。

• 每个模拟通道均实现高达 5 GS/s 的采样率
• 超过 125 个触发组合
• 几十种自动测量
• 众多的可用串行总线解码和触发选项
• 可选的 16 条数字逻辑通道
• 可选的集成 1 GHz 或 3 GHz 频谱分析仪
• 可选的 50 MHz 任意波形/函数发生器

规格一览

输入通道

• 2 或 4 条模拟
• 16 条数字¹
• 1 个频谱分析仪¹

带宽¹

• 100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采样率

• 模拟通道上为 5 GS/s（1 GHz 型号）、2.5 GS（所有其他型号）
• 数字通道上最高 8.25 GS/s（121 ps 分辨率）

记录长度

• 所有通道上 10 M 点

频谱分析仪¹

• 1 GHz 或 3 GHz

信号发生器¹

• 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac

数字电压表²

• 4 位 AC RMS、DC 和 AC+DC RMS 电压测量

触发频率计数器²

• 5 位频率测量

高级分析¹

• 自动功率测量

协议支持¹

• I²C，SPI
• RS-232、RS-422、RS-485、UART
• CAN, CAN FD, LIN, FlexRay
• MIL-STD-1553、ARINC 429
• I2S, LJ, RJ, TDM
• USB 2.0

显示器

• 11.6 英寸（295 毫米）
• 高清彩色 (1920 x 1080) 电容式触摸屏

重量

• 11.7 磅（5.3 千克）

1 - 可选且可升级
2 - 产品注册后免费


内置频谱分析仪

不管您是频谱分析仪专家还是临时使用，您都可以让内置频谱分析仪立即开始工作。与其他提供 FFT“频谱分析”的示波器不同，3 系列内置了真正的频谱分析仪。


3 系列与常规示波器 FFT

• 1 GHz 或 3 GHz 内置频谱分析仪选件
• 业内唯一一款真正集成的频谱分析仪硬件
• 最高 3 GHz 的超宽捕获带宽

功能强大，可升级

立即获取所需的所有调试功能，或在需要时添加这些功能。

• 高达 1 GHz 带宽
• 数字通道：MSO 选项增加 16 条数字通道
• 高达 3 GHz 的频谱分析仪
• DVM/频率计数器（在注册后免费提供）
• 任意波形/函数发生器
• 高级分析
  • 串行总线解码和触发
  • 自动功率测量
