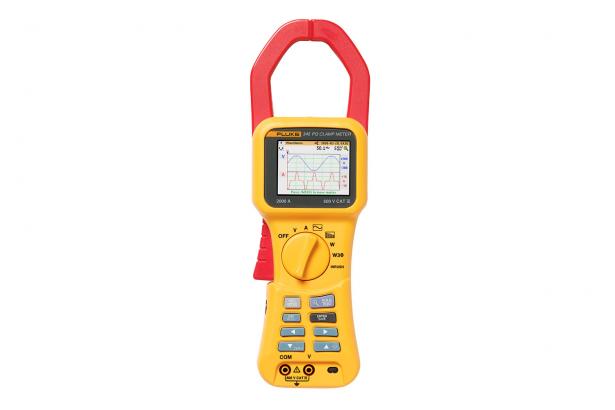

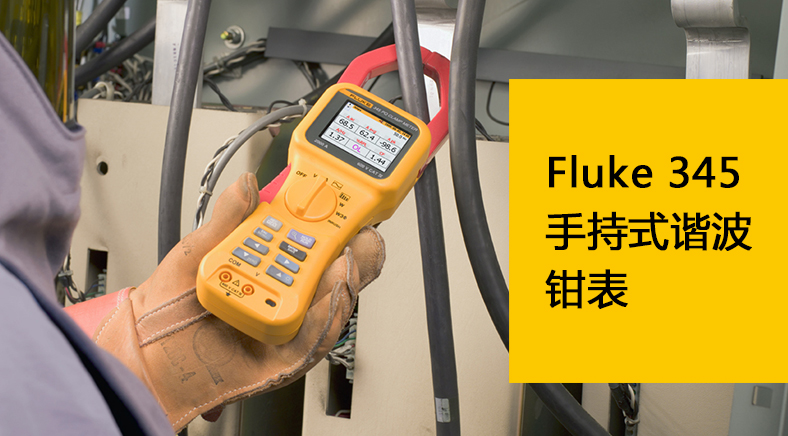

Fluke 345手持式谐波功率钳表

型号：Fluke 345 品牌：美国FLUKE

简要描述：

美国FLUKE 345手持式谐波功率钳表。

免费咨询：0571-86775300

发邮件给我们：13957105090@163.com

分享到： 1

这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。

由于采用了用于分析谐波频谱的高亮彩色电能检测仪显示屏，用于滤除高频信噪的低通滤波器，以及优秀的电磁防干扰设计，使得 Fluke 345手持式谐波功率钳表非常适合检修可变负载的电能质量故障。此外，借助电能仪表，霍尔效应钳型表还能在无需中断电路的情况下测量直流电流。电能分析仪的内置存储器让用户可以长期记录电能质量参数，从而分析趋势或间歇性问题。

应用

设置和检修变频电动机以及 UPS 系统 – 通过测量主要电能质量参数来检验是否正常工作
谐波测量 – 发现可能损害或破坏关键设备的谐波问题
涌入电流捕获 – 当出现令人怀疑的重新启动或令人厌烦的电路跳闸时，检查启动电流
负载分析 – 在增加负载之前检验电力系统的容量

主要特性

交流/直流电流:无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）
符合安全标准:600 V CAT IV 电能分析仪可以用在进线口处
在信噪环境下准确测量:由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量
数据记录:可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
检验电池:直接测量电池和直流系统的直流波动 (%)
排除谐波故障:以数字或图形形式分析和记录谐波
涌入电流:捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
简单易用:用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
三相电能:内置平衡负载功能
查看图形和生成报告:将电能分析仪与随附电能记录软件配合使用

技术规格
显示屏	彩色穿透式 LCD 液晶显示屏，320 x 240 像素（对角长 70 mm），二级背光
电源	电池类型 1.5 V 碱性 AA MN 1500 或 IEC LR6 x 6
电池寿命（典型值）	> 10 小时（背光全亮度打开） > 12 小时（背光亮度降低）
等效电池	输入	110/230 V 50/60 Hz
等效电池	输出	15 V 直流，300 mA
环境条件（仅限室内使用）
参考条件	所有准确度均在 23 °C ±1 °C (73.4 °F ±1.8 °F) 下确定
工作温度	0 °C 至 50 °C（32 °F 至 122 °F）
电流温度系数	≤ ±0.15% 读数 / °C
电压温度系数	≤ ±0.15% 读数 / °C
最大相对湿度	温度在 31 °C (87 °F) 以内时为 80% 并线性降至 40 °C (104 °F) 时的 50%
最大工作高度	2000 m
电气安全性
最大安全工作电压	安全 IEC 61010-1 600 V CAT IV 双重或加强绝缘保护，污染等级 2 保护等级 IP40；EN60529
电流测量	600 V 交流有效值或直流（未绝缘导线和接地点之间）
电压测量	600 V 交流有效值或直流（输入端子和接地点之间）或者 825 V（加电相位电压之间）（三角形电力网配置）
电磁兼容性 (EMC)
辐射标准	IEC/EN 61326-1:1997 A
抗扰性	IEC/EN 61326-1:1997 附录 C 性能标准 B
机械
尺寸（长 x 宽 x 高）	300 x 98 x 52 mm (12 x 3.75 x 2 in)
重量（含电池）	820 g (1.8 lb)
钳口开度	60 mm
钳口容量	直径 58 mm
清洁	可以使用沾有异丙醇的布清洁装置。请勿使用研磨剂或其他溶剂。
电气数据
精确度	23 °C ±1 °C (73.4 °F ±1.8 °F)。请参见环境条件规格以了解温度系数。
电流测量（直流、直流有效值、交流有效值）
测量量程	0 至 2000 A 直流或 1400 交流有效值
自动量程功能	40 A / 400 A / 2000 A
分辨率	40 A 量程下为 10 mA 400 A 量程下为 100 mA A，在 2000 A 量程下
精确度：直流和直流有效值	I > 10 A	±1.5% 读数 ± 5 位
精确度：直流和直流有效值	I < 10 A	±0.2 A
精确度：平均值	I > 10 A	±3% 读数 ± 5 个字
精确度：平均值	I < 10 A	±0.5 A
精确度：峰值	I > 10 A	±5% 读数 ± 5 位
精确度：峰值	I < 10 A	±0.5 A
精确度：AHr	I > 10 A	±2% 读数 ± 5 位
精确度：AHr	I < 10 A	±0.5 AHr
精确度：CF（波峰系数）	1.1 ≤ CF < 3	±3% 读数 ± 5 位
	3 ≤ CF < 5	±5% 读数 ± 5 位
	分辨率	0.01
精确度：RPL（纹波）	2% ≤ RPL < 100%	±3% 读数 ± 5 位
	100% ≤ RPL < 600%	±5% 读数 ± 5 位
	分辨率	0.1%
	I 直流 > 5 A，I 交流 > 2 A
	所有测量均在直流（DC）和 15 Hz 至 1 kHz 条件下进行最大过载 10000 A 或有效值 x 频率 < 400000 安培有效值为真有效值测量（交流 + 直流）
电压测量（直流，直流有效值，交流有效值）
测量量程	0 至 825 V 直流或交流有效值
自动量程功能	4 V / 40 V / 400 V / 750 V
分辨率	4 V 量程下为 1 mV 40 V 量程下为 10 mV 400 V 量程下为 100 mV 750 V 量程下为 1 V
精确度：直流和直流有效值	V > 1 V	±1% 读数 ± 5 位
精确度：直流和直流有效值	V < 1 V	±0.02 V
精确度：平均值	V > 1 V	±3% 读数 ± 5 位
精确度：平均值	V < 1 V	±0.03 V
精确度：峰值	V > 1 V	±5% 读数 ± 5 位
精确度：峰值	V < 1 V	±0.03 V
精确度：CF（波峰系数）	1.1 ≤ CF < 3	±3% 读数 ± 5 位
	3 ≤ CF < 5	±5% 读数 ± 5 位
	分辨率	0.01
精确度：RPL（纹波）	2% ≤ RPL < 100%	±3% 读数 ± 5 位
	100% ≤ RPL < 600%	±5% 读数 ± 5 位
	分辨率	0.1%
	V 直流 > 0.5 V，V 交流 > 0.2 V
	所有测量均在直流（DC）和 15 Hz 至 1 kHz 条件下进行最大过载 1,000 V 有效值电压有效值为真有效值测量（交流 + 直流）
谐波
THD（总谐波失真）	1% ≤ THD < 100%	±3% 读数 ± 5 位
	100% ≤ THD < 600%	±5% 读数 ± 5 位
	分辨率	0.1%
DF（失真系数）	1% ≤ DF < 100%	±3% 读数 ± 5 位
	分辨率	0.1%
	H02 ≤ Vharm < H13	±5% ±2 位
	H13 ≤ Vharm ≤ H30	±10% ±2 位
	所有测量最多至 30 次谐波（15 Hz 至 22 Hz 最多至 40 次谐波）基波 F0 的频率范围 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz Vacrms > 1V
功率测量（单相和三相）（直流、直流有效值、交流有效值）
测量量程	0 至 1650 kW 直流或 1200 kW 交流
测量量程	4 kW，40 kW，400 kW，1650 kW
分辨率	4 kW 下为 1 W 40 kW 下为 10 W 400 kW 下为 100 W 1200 kW 下为 1 kW
精确度	2.5% 读数 ±5 位 W1Ø < 2 kW ±0.08 kW W3Ø < 4 kW ±0.25 kW
VA 测量（单相和三相）（直流、直流有效值、交流有效值）
测量量程	0 至 1650 kVA 直流或 1200 kVA 交流
自动量程功能	4 kVA，40 kVA，400 kVA，1650 kVA
分辨率	4 kVA 下为 1 VA 40 kVA 下为 10 VA 400 kVA 下为 100 VA 1200 kVA 下为 1 kVA
精确度	VA > 2 kVA	2.5% 读数 ±5 位
精确度	VA < 2 kVA	±0.08 kVA
VAR 测量（单相和三相）
测量量程	0 至 1250 kVAR
自动量程功能	4 kVAR，40 kVAR，400 kVAR，1200 kVAR
分辨率	4 kVAR 下为 1 VAR 40 kVAR 下为 10 VAR 400 kVAR 下为 100 VAR 1200 kVAR 下为 1 kVAR
精确度	VAR > 4 kVAR	±2.5% 读数 ± 5 位
精确度	VAR < 4 kVAR	±0.25 kVAR
功率因数范围	0.3 < PF < 0.99
功率因数（单相和三相）
测量量程	0.3 电容至 1.0 和 1.0 至 0.3 电感（72.5 ° 电容至 0 ° 和 0 ° 至 72.5 ° 电感）
分辨率	0.001
精确度	±3 °
频率范围	15 Hz 至 1 kHz
位移功率因数（单相和三相）
测量量程	0.3 电容至 1.0 和 1.0 至 0.3 电感（72.5 ° 电容至 0 ° 和 0 ° 至 72.5 ° 电感）
分辨率	0.001
精确度	±3 °
频率范围	15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
千瓦时 (kWHr)
测量量程	40,000 kWHr
自动量程功能	4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
分辨率	4 kWHr 量程下为 1 WHr 40 kWHr 量程下为 10 WHr 400 kWHr 量程下为 100 WHr 4000 kWHr 量程下为 1 kWHr 40,000 kWHr 量程下为 10 kWHr
精确度	kWHr > 2 kWHr	±3% ±5 位
精确度	kWHr < 2 kWHr	±0.08 kWHr
所有有功功率（Watts）/视在功率（VA）/无功功率（VAR） /功率因数（PF）测量	频率范围	直流和 15 Hz 至 1 kHz
	电流量程	10 A 至 1400 A 有效值
	电压量程	1 V 至 825 V 有效值
	最大输入	825 V 有效值 / 1400 A 有效值
	最大过载	1000 V 有效值/10000 A 所有测量均在直流和 15 Hz 至 1 kHz 条件下进行最大过载 10000 A 或有效值 x 频率 < 400000
频率测量（从电流或电压源）
测量量程	15 Hz 至 1 kHz
分辨率	0.1 Hz
精确度	15 至 22 Hz ±0.5% 读数 40 Hz 至 70 Hz ±0.5% 读数 15 Hz 至 1000 Hz ±1% 读数
电流量程	10 A 至 1400 A 有效值
电压量程	1 V 至 825 V 有效值
示波器功能
电流测量	量程	10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
	分辨率	40 A 下为 1 A 400 A 下为 10 A 2000 A 下为 50 A
	精确度	±3% 读数 ±1 像素
	最大过载	10,000 A
电压测量	量程	4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
	分辨率	4 V 下为 100 mV 40 V 下为 1 V 400 V 下为 10 V 1000 V 下为 31.25 V
	精确度	±2% 读数 ±1 像素
	最大过载	1000 V 真有效值
	频率范围	直流和 15 Hz 至 600 Hz
时基	2.5 ms，5 ms，10 ms，25 ms，50 ms/div（毫秒）
刷新率	0.5 秒
最大采样速率	15.625 kHz
浪涌电流功能
量程	40 A、400 A 和 2000 A
分辨率	40 A 量程下为 10 mA 400 A 量程下为 100 mA 2000 A 量程下为 1 A
精确度	I > 10 A	±5% 读数 ±1 像素
	I < 10 A	±0.5 A
	所有测量均在直流（DC）和 15 Hz 至 1 kHz 条件下进行
最大过载	最大过载 10000 A 或有效值 x 频率 < 400000 安培有效值为真有效值测量（交流 + 直流）
捕获时间	1 s、3 s、10 s、30 s、100 s 和 300 s
最大采样速率	15.625 kHz
接口
USB PC 接口	Power Log（电力记录）软件用于下载、分析和报告 345 Upgrade Utility（升级实用程序）用于安装新的固件版本
记录内存
记录区域	有三个区域，可单独使用，或是合而为一组成一个大的区域
平均周期	1 秒，2 秒，5 秒，10 秒，30 秒，1 分，5 分，10 分，15 分和自定义
记录时间
电压和电流模式	平均时间	记录时间（1 个区域）
	1 秒	1 时 49 分
	2 秒	3 时 38 分
	5 秒	9 时 6 分
	10 秒	18 时 12 分
	30 秒	2 日 6 时 36 分
	1 min（毫伏）	4 日 13 时 12 分
	5 min（毫伏）	22 日 18 时 0 分
	10 分钟	45 日 12 时 0 分
	15 min（毫伏）	68 日 6 时 0 分
		记录时间（3 个区域）
	1 秒	5 时 12 分
	2 秒	10 时 24 分
	5 秒	1 日 2 时 00 分
	10 秒	2 日 4 时 00 分
	30 秒	6 日 12 时 1 分
	1 min（毫伏）	13 日 0 时 12 分
	5 min（毫伏）	65 日 0 时 15 分
	10 分钟	130 日 0 时 30 分
	15 min（毫伏）	195 日 0 时 45 分
V 和 A 谐波模式	平均时间	记录时间（1 个区域）
	1 秒	0 时 34 分
	2 秒	1 时 8 分
	5 秒	2 时 52 分
	10 秒	5 时 44 分
	30 秒	17 时 13 分
	1 米	1 日 10 时 26 分
	5 m	7 日 4 时 10 分
	10 m	14 日 8 时 20 分
	15 m	21 日 12 时 30 分
		记录时间（3 个区域）
	1 秒	1 时 38 分
	2 秒	3 时 16 分
	5 秒	8 时 11 分
	10 秒	16 时 23 分
	30 秒	2 日 1 时 11 分
	1 米	4 日 2 时 23 分
	5 m	20 日 11 时 25 分
	10 m	81 日 0 时 50 分
	15 m	121 日 13 时 15 分
单相和三相功率模式	平均时间	记录时间（1 个区域）
	1 秒	1 时 40 分
	2 秒	3 时 21 分
	5 秒	8 时 22 分
	10 秒	16 时 45 分
	30 秒	2 日 2 时 17 分
	1 米	4 日 4 时 35 分
	5 m	20 日 22 时 55 分
	10 m	41 日 21 时 50 分
	15 m	62 日 20 时 45 分
		记录时间（3 个区域）
	1 秒	4 时 47 分
	2 秒	9 时 34 分
	5 秒	23 时 57 分
	10 秒	1 日 23 时 54 分
	30 秒	5 日 23 时 25 分
	1 米	11 日 23 时 25 分
	5 m	59 日 21 时 5 分
	10 m	119 日 18 时 10 分
	15 m	179 日 15 时 15 分
