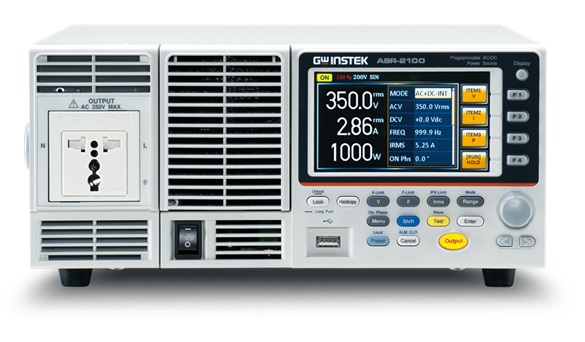

ASR-2050/ASR-2100 可编程交流/直流电源

型号：ASR-2050/ASR-2100 品牌：台湾固纬

简要描述：

台湾固纬 ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。

免费咨询：0571-86775300

发邮件给我们：13957105090@163.com

分享到： 1

ASR-2000 series是一款AC+DC电源供应器，不仅在交流输出时提供额定功率输出，也可以在直流输出时提供额定功率输出。

ASR-2000输出模式有9种模式可以选择:

交流电源输出模式 (AC-INT Mode)
直流电源输出模式 (DC-INT)
交直流电源输出模式 (AC+DC-INT Mode)
外部交流信号源模式 (AC-EXT Mode)
外部交直流讯号源模式 (AC+DC-EXT Mode)
外部交流信号迭加模式 (AC-ADD Mode)
外部交直流信号迭加模式 (AC+DC-ADD Mode)
外部交流信号同步模式 (AC-SYNC Mode)
外部交直流信号同步模式 (AC+DC-SYNC Mode)

为了满足不同的电子零组件开发、车用电装品和家用电器测试，ASR-2000 series提供用户波形输出功能

Sequence mode可以产生波形下降，浪涌，凹陷，变化和其他异常电力线条件，
Arbitrary waveform function可供使用者储存/加载使用者自定义的波形，
Simulation mode仿真电源中断、电压增加、减少及频率变动。

ASR-2000 series电源输出时，同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40阶Voltage Harmonic 和Current Harmonic。除此之外，Remote sensing功能确保准确的电压输出，Customized Phase Angle for Output On/Off功能可以依据测试需求，设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中，保护待测物。OTP、OCP、OPP保护，Fan fail alarm功能及交流输入电压过低侦测功能。

ASR-2000 series 于面板前端提供万用端子或欧规端子，可供使用者随插即可设定使用，节省配线时间。ASR-2000R series 3U高及1/2 Rack宽的设计，兼容于ATS的组装。ASR-2000 series支持I/O接口，标准配备USB, LAN, External I/O及选配RS-232C及GPIB。

特点：

额定输出：AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V
输出频率高达999.9Hz
直流输出（100%额定功率）
输出容量：500VA/1000VA
测量项目：Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
电压电流谐波分析(THDv, THDi)
输出开/关的自定义相位角
远程感应能力
OVP, OCP, OPP, OTP交流故障检测和风扇故障报警
接口：USB,LAN(标配);RS-232+GPIB(选配)
内置外部控制I/O和外部信号输入
内置输出继电器控制
存储功能（最多10组）
序列和模拟功能（最多10组）
支持任意波形功能
内置Web服务器

选购信息：

ASR-2050 500VA 可编程交流/直流电源
ASR-2100 1000VA 可编程交流/直流电源
ASR-2050R 500VA 可编程交流/直流电源
ASR-2100R 1000VA 可编程交流/直流电源

注：R型号为后面析输出

技术参数：

规格
		ASR-2050(R)	ASR-2100(R)
额定输入（AC)
正常输入电压		100 Vac ～ 240 Vac	100 Vac ～ 240 Vac
输入电压范围		90 Vac ～ 264 Vac	90 Vac ～ 264 Vac
相位		单相二线制	单相二线制
输入频率范围		47 Hz ～ 63 Hz	47 Hz ～ 63 Hz
最大功耗		≤800 VA	≤1500 VA
功率因数*1	100Vac	0.95 (typ.)	0.95 (typ.)
	200Vac	0.90 (typ.)	0.90 (typ.)
最大输入电流	100Vac	8 A	15 A
	200Vac	4 A	7.5 A
*1输出电压为100V/ 200V（100V/200V档位），最大电流，负载功率因数为1。
交流模式额定输出（AC rms）
电压	设定范围*1	0.0 V ～ 175.0 V / 0.0 V～ 350.0 V
	设定分辨率	0.1 V
	精度*2	±(0.5 % of set + 0.6 V / 1.2 V)
输出相位		单相二线制
最大电流*3	100 V	5 A	10 A
	200 V	2.5 A	5 A
最大峰值电流*4	100 V	20 A	40 A
	200 V	10 A	20 A
功率容量		500 VA	1000 VA
频率	设定范围	AC模式：40.00 Hz ～ 999.9 Hz，AC+DC模式: 1.00 Hz～ 999.9 Hz
	设定分辨率	0.01 Hz (1.00 ～ 99.99 Hz), 0.1 Hz (100.0～999.9 Hz)
	精度	45 Hz～65 Hz:设定值的0.01%,40 Hz～999.9 Hz: 设定值的0.02%
	稳定性*5	± 0.005%
同相输出		0.0°～359.9°可变(设定分辨率0.1°)
直流偏移*6		± 20 mV 以内(TYP)
*1. 100V/200V档位
*2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V（AC+DC模式），23°C±5°C
*3.对于1V到100V/2V到200V的输出电压，当输出电压为100V到175V/200V到350V时，由功率容量限制。
*4.电容输入整流负载，受最大电流限制。
*5.对于45Hz至65Hz，输出额定电压，无负载和最大电流的电阻负载，以及工作温度。
*6.在交流模式和输出电压设置为0V的情况下。
直流模式额定输出
电压	设定范围*1	—250V～+250V/-500V～+500V
	设定分辨率	0.1 V
	精度*2	±(\|0.5 % of set\| + 0.6 V / 1.2 V)
最大电流*3	100 V	5 A	10 A
	200 V	2.5 A	5 A
最大峰值电流*4	100 V	20 A	40 A
	200 V	10 A	20 A
功率容量		500 W	1000 W
*1. 100V/200V档位
*2.对于输出电压为-250 V至-25 V，+25 V至+250 V/-500 V至-50 V，+50 V至+500 V，空载，交流电压设置为0V（交流+直流模式），23℃±5℃。
*3.当输出电压为1.4V至100V/2.8V至200V时，受输出电压为100V至250V/200V至500V时的功率容量限制。
*4.在5ms内，受最大电流的限制。
输出电压稳定性
线路调节*1		≤±0.2%
负载调节*2		0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal)
纹波噪声*3		0.7 Vrms / 1.4 Vrms (TYP)
*1.电源输入电压为100V、120V或230V，空载，额定输出。
*2.对于75 V至175V/150 V至350V的输出电压，负载功率因数为1，使用后面板上的输出端子从0 A的输出电流逐步地改变为最大电流（或其反向）。
*3.对于直流模式下的5 Hz至1 MHz部分，使用后面板上的输出端子。
输出电压波形失真率，输出电压响应时间，效率
输出电压波形畸变率*1		≤0.5 %
输出电压响应时间*2		100 us (TYP)
效率*3		≥70%
*1.在50V至175V/100V至350V的输出电压下，负载功率因数为1，并处于AC和AC+DC模式。
*2.对于输出电压为100V/200V，负载功率因数为1，相对于从0 A的输出电流到最大电流（或其反向）的逐步变化；10%～90%的输出电压。
*3.对于交流模式，在输出电压为100伏/ 200伏，最大电流，负载功率因数为1，仅正弦波。
测量值显示
电压 RMS, AVG值*1	分辨率	0.1 V
	精度*2	45Hz至65Hz，DC：±(0.5 %读值+0.3V/0.6V)，40Hz至999.9Hz：（0.7%读数+0.9V/1.8V）
峰值	分辨率	0.1 V
	精度	45Hz至65Hz ，DC: ±(\|2%读值\|+1V/2V)
电流 RMS, AVG值	分辨率	0.01 A	0.01A
	精度*3	45Hz至65Hz，DC:±(0.5%读值+0.02A/0.02A)	45Hz至65Hz，DC:±(0.5%读值+0.04A/0.02A);
		40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A)	40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A)
峰值	分辨率	0.1A	0.1A
	精度*4	45Hz至65Hz，DC:±(\|2%读值\|+0.2A/0.1A)	45Hz至65Hz，DC:±(\|2%读值\|+0.2A/0.1A)
功率 Active (W)	分辨率	0.1/1W	0.1/1W
	精度*5	±(2%读值+0.5W)	±(2%读值+1W)
Apparent (VA)	分辨率	0.1/1VA	0.1/1VA
	精度56	±(2%读值+0.5VA)	±(2%读值+1VA)
Reactive (VAR)	分辨率	0.1/1VAR	0.1/1VAR
	精度57	±(2%读值+0.5VAR)	±(2%读值+1VAR)
负载功率因数	范围	0.000～1.000	0.000～1.000
	分辨率	0.001	0.001
负载峰值系数	范围	0.00～50.00	0.00～50.00
	分辨率	0.01	0.01
谐波电压	范围	基波高达40th	基波高达40th
有效值（RMS）	满量程	175V/350V,100%	175V/350V,100%
百分比（%）	分辨率	0.1V, 0.01%	0.1V, 0.01%
（仅限AC-INT和50/60Hz）	精度*8	高达20th±(0.2%读值+0.5V/1V)	高达20th±(0.2%读值+0.5V/1V)
		20th至40th±(0.3%读值+ 0.5V/1V)	20th至40th±(0.3%读值+ 0.5V/1V)
谐波电流	范围	基波高达40th	基波高达40th
有效值（RMS）	满量程	5A/2.5A,100%	10A/5A,100%
百分比（%）	分辨率	0.01A,0.01%	0.01A,0.01%
（仅限AC-INT和50/60Hz）	精度*3	高达20th±(1%读值+0.1A/0.05A)	高达20th±(1%读值+0.2A/0.1A)
		20th至40th±(1.5%读值+ 0.1A/0.05A)	20th至40th±(1.5%读值+ 0.2A/0.1A)
*1.电压显示在AC/AC+DC模式下设置为有效值，在DC模式下设置为平均值。
*2.交流模式：输出电压17.5V至175V/35V至350V，23°C±5°C。直流模式：输出电压25V至250V/50V至500V和23°C±5°C。
*3.输出电流在最大电流的5%到100%之间，23°C±5°C。
*4.AC模式中，输出电流在最大峰值电流的5%～100%范围内，DC模式中，输出电流在最大瞬时电流的5%～100%范围内，23°C±5°C。峰值的精度是DC波形或正弦波形。
*5.对于大于等于50V的输出电压，输出电流在最大电流10%到100%的范围内，DC或输出频率为45 Hz至65 Hz，23°C±5°C。
*6.直流模式下不显示视在功率和无功功率。
*7.无功功率用于功率因数为0.5或更低的负载。
*8.输出电压范围为17.5V至175V/35V至350V,23°C±5°C。
其他
保护		OCP, OTP, OPP, FAN Fail
显示		TFT-LCD, 4.3 inch
存储功能		10组存储和调取设置
任意波	存储数	16 (闪存)
	波形长度	4096点
接口	标配 USB	Type A: 主机, Type B:从属机, 速度: 1.1/2.0, USB-CDC
	LAN	MAC地址, DNS IP地址, 用户密码,网关IP地址, 仪器IP地址, 子网掩码
	外部控制	外部信号输入；外部控制I/O
	选配 GPIB	SCPI-1993, 符合IEEE 488.2 接口
	RS-232C	符合EIA-RS-232规格
绝缘电阻		500 Vdc, ≥30 MΩ
输入与机箱、输出与机箱、输入与输出之间
耐压		1500 Vac, 1 分钟
输入与机箱、输出与机箱、输入与输出之间
EMC		EN 61326-1 (Class A)
		EN 61326-2-1/-2-2 (Class A)
		EN 61000-3-2 (Class A, Group 1)
		EN 61000-3-3 (Class A, Group 1)
		EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
		EN 55011 (Class A, Group1)
安全		EN 61010-1
环境	操作环境	室内使用，过电压II类
	操作温度范围	0 °C ～ 40 °C
	存储温度范围	—10 °C ～ 70 °C
	操作湿度范围	20 %RH ～ 80 % RH (无凝结)
	存储湿度范围	≤90 % RH(无凝结)
	高度	高达2000m
尺寸&重量		ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 约11.5 kg
		ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);约10.5 kg
