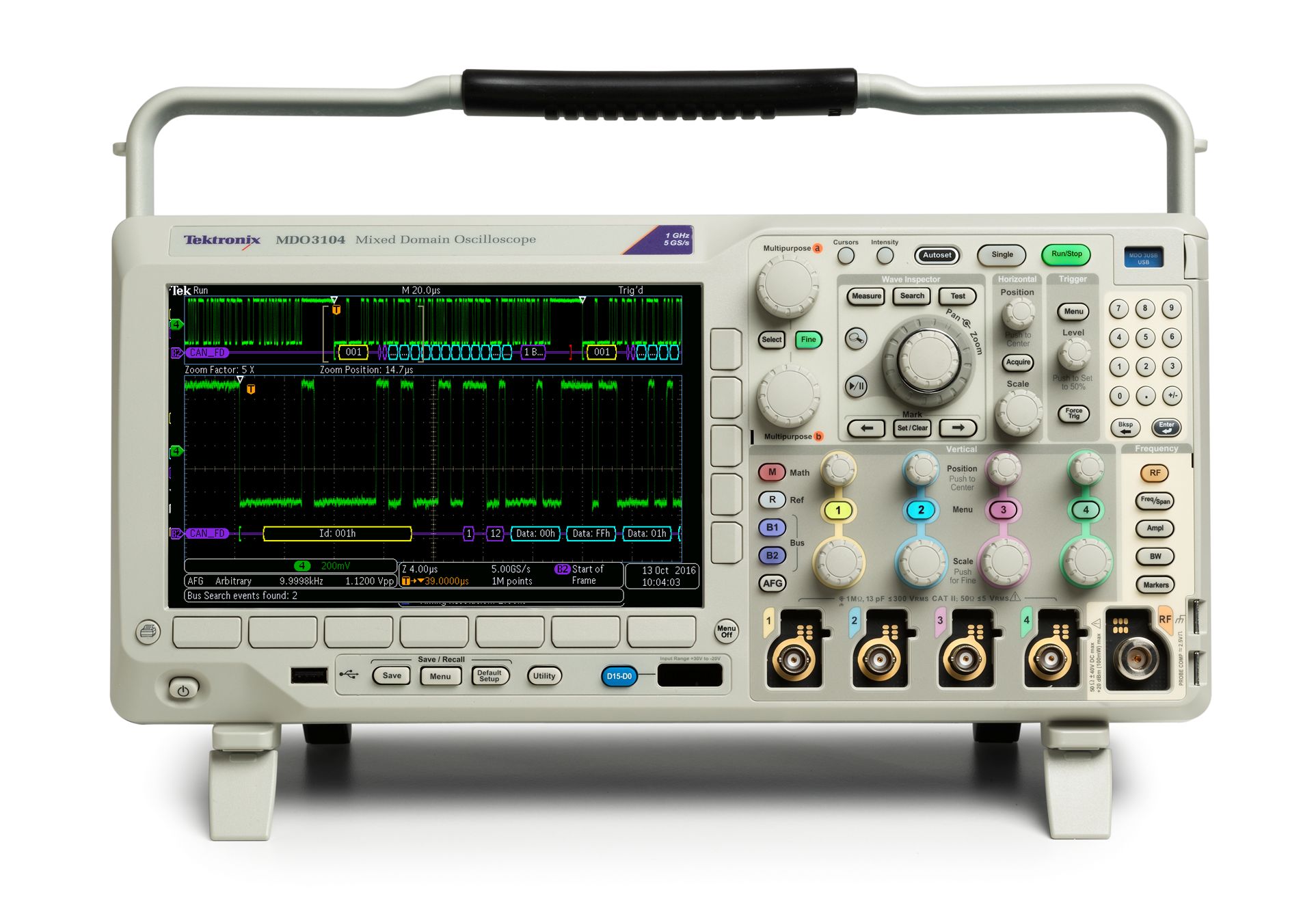

MDO3000 混合域示波器

较优秀的六合一综合示波器，可以全面量身定制，可以全面升级

当今集成设计需要集成度与之相当的示波器，如 MDO3000 混合域示波器 (MDO) 系列。这是一种 6 合 1 示波器之集大成者，集成了一台频谱分析仪、一台任意函数发生器、一台逻辑分析仪、一台协议分析仪和一台数字电压表/计数器。MDO3000 系列可以全面定制及全面升级，您可以现在或在以后需要时增加仪器和性能。

主要性能指标

• 1.示波器
  • 分为 2 条模拟通道和 4 条模拟通道两种型号
  • 1 GHz、500 MHz、350 MHz、200 MHz 和 100 MHz 带宽型号
  • 带宽可升级（较高达 1 GHz）
  • 较高达 5 GS/s 采样率
  • 所有通道上 10 M 记录长度
  • >280,000 wfm/s 的较大波形捕获速率
  • 标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽
• 2.频谱分析仪
  • 频率范围
    • 标配：9 kHz - 示波器带宽
    • 选配：9 kHz - 3 GHz
  • 超高捕获带宽，较高 3 GHz
• 3.任意函数发生器（选配）
  • 13 种预先定义的波形类型
  • 50 MHz 波形生成功能
  • 128 k 任意波形发生器记录长度
  • 250 MS/s 任意波形发生器采样率
• 4.逻辑分析仪（选配）
  • 16 条数字通道
  • 所有通道上 10 M 记录长度
  • 121.2 ps 定时分辨率
• 5.协议分析仪（选配）
  • 支持 I²C、SPI、RS-232/422/485/UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线
• 数字电压表/频率计数器（产品注册后免费提供）
  • 4 位 AC RMS、DC 和 AC+DC RMS 电压测量
  • 5 位频率测量
