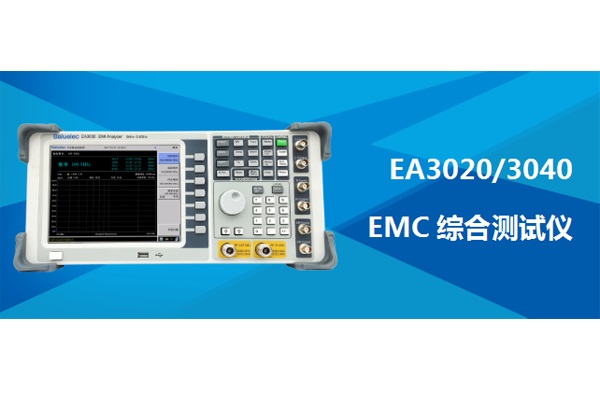

安徽白鹭 EA3000系列EMC综合测试仪是一款紧凑型的电磁兼容测试诊断装置,它综合了EMI接收机、频谱分析仪、网络分析仪、滤波器设计仿真、人工电源网络和共差模分离装置等多种仪器功能。
产品特点
u 频率范围:1kHz~2GHz/3.6GHz
u 分辨率带宽:1Hz~3MHz(-3dB),200Hz/9kHz/120kHz/1MHz(-6dB)
u 符合CISPR 16-1-1标准,包含CISPR-AVG、CISPR-RMS、QPK检波器
u EMI接收、频谱分析、网络测量、LISN电源、共差模分离
u 诊断、仿真、整改及预检测一体化
u 内嵌多种EMC标准测试曲线模板,支持自定义测试标准
u 支持分段测量,自动生成报告
u 支持ETR测量分析软件,可组建EMC测试系统
u 高亮TFT-LCD液晶显示,体积小巧、结构紧凑
产品介绍
EA3000系列EMC综合测试仪是一款紧凑型的电磁兼容测试诊断装置,它综合了EMI接收机、频谱分析仪、网络分析仪、滤波器设计仿真、人工电源网络和共差模分离装置等多种仪器功能。借助EA系列综测仪,用户可以在早期发现传导和辐射干扰,定位干扰源,确定干扰分量;通过设计滤波器滤除干扰信号,再经综测仪标准模板测试,验证改进后的结果是否达到要求,从而节省产品开发周期,缩短认证时间。
应用领域
u 产品开发阶段EMI问题的诊断与分析
u 近场辐射干扰诊断与定位
u 传导共差模干扰总/分量测试
u EMC教学实验
u 电源滤波器设计仿真与整改
u 通用频谱测量与分析
u 跟踪信号发生器频率特性测试
u AM/FM模拟与数字解调测试
典型应用
1、 诊断处理过程
2、 传导干扰测试
3、 辐射干扰测试
测试附件
