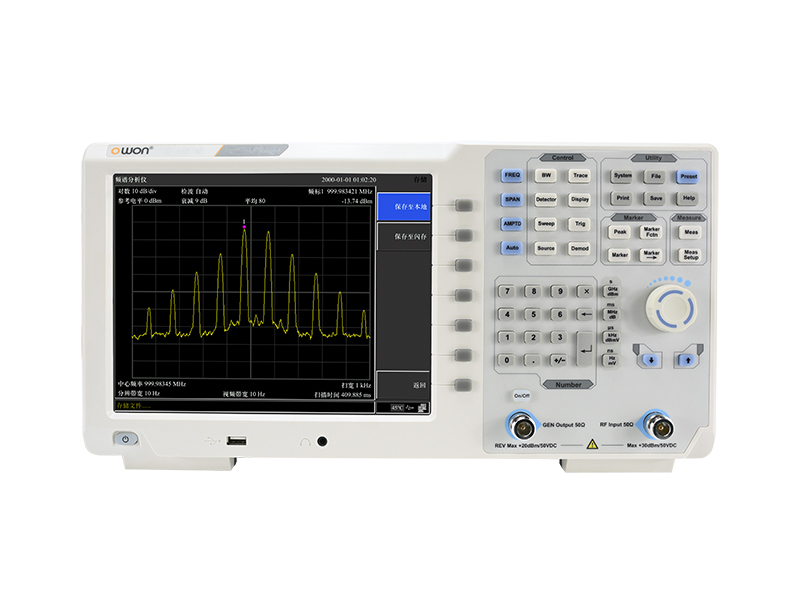

型号 |
NSA1015(TG) |
NSA1036(TG) |
频率特性 |
频率 |
频率范围 |
9kHz-1.5 GHz |
9kHz-3.6 GHz |
频率分辨率 |
1Hz |
频率扫宽 |
扫宽范围 |
0 Hz,100 Hz 到仪器的较大频率 |
扫宽准确度 |
± 扫宽 /(扫描点数 -1) |
内部参考源 |
基准频率 |
10.000000 MHz |
基准频率精度 |
±[(距较后一次校准的时间 × 频率老化率)+ 温度稳定度 + 初始准确度 ] |
温度稳定度 |
<2.5ppm (15℃至35℃) |
频率老化率 |
<1ppm/年 |
光标 |
光标频率分辨率 |
扫宽 /(扫描点数 -1) |
光标频率不确定度 |
±(光标频率读数 × 基准频率精度 +1%× 扫宽 +10%× 分辨率带宽 + 光标频率分辨率) |
频率计数器 |
计数器分辨率 |
1Hz,10 Hz,100 Hz,1 kHz |
计数器不确定度 |
±(光标频率读数 × 基准频率精度 + 计数器分辨率) |
带宽 |
分辨率带宽 (-3 dB) |
10Hz 至 500kHz(以 1 至 10 连续步进), 1MHz,3MHz |
分辨滤波器形状因子 |
<5:1 典型值(数字实现,接近高斯形状) |
精度 |
<5% 典型值 |
视频带宽 (-3 dB) |
10Hz 至 3MHz |
幅度特性 |
幅度与电平 |
幅度测量范围 |
DANL 到 +20 dBm, 前置放大器关 |
参考电平 |
-80 dBm 至 +30 dBm,步进为 0.1dBm |
前置放大器 |
20 dB,标称值,9 kHz~1.5 GHz |
输入衰减 |
0~39 dB,3 dB 步进 |
较大输入直流电压 |
50 VDC |
较大连续波射频功率 |
30dBm,平均连续功率 |
显示平均噪声电平(DANL) |
|
输入衰减 0 dB,1Hz分辨率带宽, RB规划到1Hz |
前置放大器关
|
1 MHz~10 MHz -130dBm(典型值) |
10 MHz~1GHz -130dBm(典型值) |
1GHz~1.5 GHz -128 dBm( 典型值 ) |
前置放大器开 |
1 MHz~10 MHz -150dBm(典型值) |
10 MHz~1GHz -150dBm(典型值) |
1GHz~1.5 GHz -148 dBm( 典型值 ) |
相位噪声 |
|
20 ℃ ~30 ℃,fc=1 GHz |
相位噪声 |
<-85 dBc/Hz @10 kHz offset, |
<-100 dBc/Hz @100 kHz offset |
<-110 dBc/Hz @1 MHz offset |
电平显示范围 |
显示对数电平坐标 |
1dB ~255dB |
显示线性电平坐标 |
0 到参考电平 |
电平坐标单位 |
dBm,dBuW,dBpW,dBmV,dBuV, W,V |
扫描点数 |
201~1001 |
迹线数量 |
5 |
检波方式 |
自动,常态,正峰,负峰,取样 |
迹线功能 |
刷新、较大保持、较小保持、查看、关闭、平均 |
频率响应 |
|
20℃ ~30℃,30%~70% 相对湿度,输入衰减 20 dB,参考频率 50 MHz |
前置放大器关 |
±0.8 dB; |
前置放大器开 |
±0.9 dB; |
误差与精度 |
分辨率带宽切换误差 |
相对于 10 kHz 的 RBW
对数分辨率 ±0.2 dB,线性分辨率 ±0.01,标称值 |
输入衰减误差 |
20℃ ~30℃, fc=50 MHz,前置放大器关,相对于 20 dB 衰减,输入衰减 0~39 dB
±0.5 dB |
绝对幅度精度 |
20℃ ~30℃, fc=50 MHz,RBW=1 kHz,VBW=1 kHz,峰值检波,输入衰减 20 dB,
前置放大器关 ±0.4 dB,输入信号电平 -20dBm
前置放大器开 ±0.5 dB,输入信号电平 -40dBm |
全幅度精度 |
输入信号范围0dbm~-50dbm |
±1.5 dB |
电压输入驻波比 |
输入衰减 10 dB,1 MHz~1.5GHz |
<1.5,标称值 |
失真和杂散响应 |
二次谐波失真 |
fc ≥ 50 MHz,混频器电平 -30 dBm,输入衰减 0 dB,前置放大器关 , 20 ℃至 30 ℃ |
-60dbc |
三阶交调截断点 |
fc ≥ 50 MHz,输入双音电平 -20 dBm,频率间隔 100 kHz,输入衰减 0 dB,前置放大器关 , 20 ℃至 30 ℃ |
+13 dBm |
1 dB 增益压缩 |
fc ≥ 50 MHz,输入衰减 0 dB,前置放大器关 , 20 ℃至 30 ℃ |
+7 dBm,标称值 |
剩余响应 |
输入端口接 50 Ω 负载,输入衰减 0 dB,20 ℃至 30 ℃ |
<-85dBm,典型值 |
输入相关杂散 |
混频器电平为 -30 dBm,20 ℃至 30 ℃ |
<-60 dBc |
扫描与触发 |
扫描时间 |
100Hz≤SPAN≤3GHz 10ms 至 3000s
零扫宽 1ms 至 3000s |
扫描模式 |
连续,单次 |
触发源 |
自由 、视频 |
跟踪源(适用于 TG 型号) |
频率范围 |
100 kHz~1.5 GHz |
输出电平范围 |
-30 dBm~0 dBm , |
输出电平分辨率 |
1dB |
输出平坦度 |
+/-3 dB |
较大反向输入电平 |
平均功率:30 dBm,DC : ±50 VDC |
外部输入输出 |
前面板射频输入 |
50 Ω,N 型阴头 |
前面板跟踪源输出 |
50 Ω,N 型阴头 |
10 M 参考输入 |
50 Ω,N 型阴头 |
通信接口 |
USB HOST、USB DEVICE、LAN、耳机插孔、VGA |
一般技术规格 |
显示 |
TFT LCD,10.4 英寸 |
重量 |
大约 5kg |
工作温度 |
0~40 ℃ |
储藏温度 |
-20 °C to +60 °C |
电源 |
100V~240V 50/60Hz |
