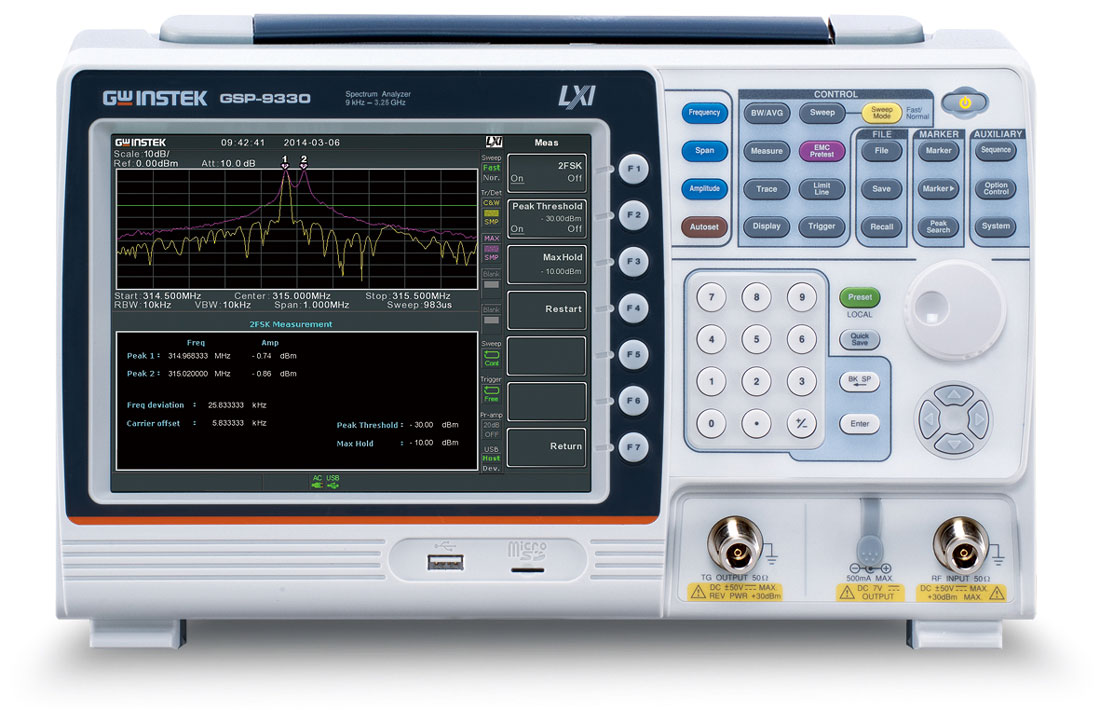

GSP-9330是一款3.25GHz的高速测试的频谱分析仪，较快扫描速度为204uS。用户通过快速扫描时间可轻松处理和分析调制信号。调制信号处理的关键是快速扫描时间和信号解调功能。除了模拟AM / FM解调和分析功能，GSP-9330也提供ASK/FSK和2FSK数字信号的解调和分析功能。如今，EMC的问题对产品设计过程至关重要。因此，GSP-9330合并了EMC预测解决方案以促进EMC测试。GSP-9330简易的EMC预测过程大大的缩短了用户产品发布的时间。
A．快速信号扫描
对频谱分析仪而言，速度是较重要的规格。GSP-9330提供高达204us的扫描速度。用户通过快速扫描时间识别和分析各种快速或瞬态信号。如频率/调幅信号，蓝牙跳频信号，调谐压控振荡器或其它在在ISM频带的干扰信号。
FM 信号监控 台湾3G电信信号
B. 调制信号分析
2FSK调变因为低设计成本及低耗电特点而被广泛地使用在低功率及低数据传输速率的射频通讯应用。今日2FSK调变科技使用在大量不同的产品及系统里，如消费性电子产品，车用电子，RFID，自动读取电表及工业控制装置等等。2FSK分析可以测量的参数包含载波功率, FSK频偏, 载波频率 & 载波频率偏移测量。使用者可以设定判断条件于频偏及载波偏移以快速判断测试结果。
RFID 和光通讯系统常使用幅移键控法(Amplitude Shift Keying , ASK)，而无线电话、传呼系统和RFID等等许多的应用则是使用频移键控法(Frequency Shift Keying, FSK)。ASK/FSK解调及分析测量的参数，包括调幅深度，频偏，载波功率和载波频率偏移，符号码及波形。用户可以设定调幅深度，频偏，载波功率和载波偏移的合格／失败测试结果。并提供针对 data message来判断 preamble & sync 的功能。
AM/FM信号分析测量参数，包括调幅深度，频偏、调变速率、载波功率、载波频率偏移和SINAD。用户可以设定调幅深度，频偏，载波功率和载波偏移的判断条件来进行快速测试结果。AM / FM解调功能可以解调及收听AM或FM广播信号。
2FSK信号分析 ASK/FSK信号分析与解调功能
AM/FM信号分析与解调功能
C. EMC預先诊断测试解決方案
GSP-9330内建EMI专用200/9k/120k/1MHz滤波器、20dB低噪声放大器与Quasi-Peak/Average检波模式，用户可以在机器上的EMC Pretest功能中进行所需要的测试，更可搭配套件进行辐射与传导方面的测试。
辐射测试的套件，GKT-008提供完整的近场测棒组合，可简化复杂的量测，模拟实验室的3m/10m远场测试，大幅节省工程师除错与往返实验室的时间费用；更可搭配GSP-9330的Tracking Generator功能，进行EMS测试。
传导测试的部分可搭配LISN与Isolated Transformer进行电磁传导的量测，如担心因为待测端的电压变动较大或复杂，更可搭配Transient Limiter使测试设备更臻安全。
|
固纬电子目前提供的EMC测试设备如下： |
|
|
GSP-9330
频谱分析仪 |
内建完整EMC预先诊断测试功能 |
|
GKT-008
EMC近场探棒组 |
可提供近场信号的检测探棒组，内容包含
ANT-04/及ANT-05 EMI近场感应探棒
PR-01交流电压探棒
PR-02 接触式探棒 |
|
GLN-5040A
线性阻抗稳定网络 |
在EMI传导测试中所需要的电源稳定网络，符合CISPR16-1-2:2006规范 |
|
GIT-5060
隔离变压器 |
由于在不同的市电系统中会有不同大小的漏电流，可能会造成系统跳电，透过隔离变压器可将电流回路给隔离，防止跳电产生。 |
|
GPL-5010
脉冲限幅器 |
如果测试信号信号如果变动较为剧烈或不稳定，可透过脉冲限幅器保护设备 |
