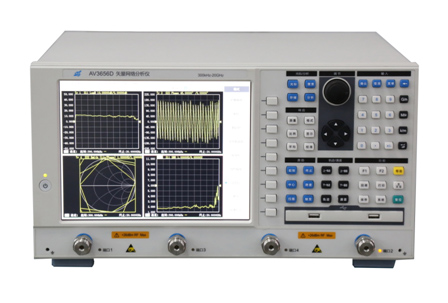

AV3656D矢量网络分析仪

 产品综述

AV3656D矢量网络分析仪采用了全新的平台设计，进一步提升稳定性及测试速度，频率范围扩展至20GHz，可对滤波器、放大器、天线、电缆、合路器、隔离器等射频元件的性能进行测量，广泛应用于移动通信、电子对抗、卫星导航等领域的批量生产和现场维修保障测试。该产品具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全四端口，快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GPIB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。

主要特点

l  具有四端口测试功能，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；

l  提供多达64个独立测量通道，快速执行复杂测试方案；

l  强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；

l  标配时域分析功能；

l  夹具仿真器模拟科研生产的多种测量场合，能快速、实时地获得相应的测量结果；

l  具备LAN、GPIB接口，可进行远程控制及系统互联并带有四个USB接口。

丰富的分析功能

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。

 用户自定义功能

  快捷方式软按键可将用户常用按键编辑在一起，简化用户操作步骤，方便使用。

 多通道多窗口测量

较多可进行64个通道的测量，同时可以显示32个窗口，一次连接即可测试被测件的所有信息。

 强大的数据存储、打印功能

       可将测量数据以多种方式保存或与计算机进行相互传输，并且提供了强大的打印功能，可以将测量显示的内容通过打印机输出或者打印到指定的文件中。
