产品综述

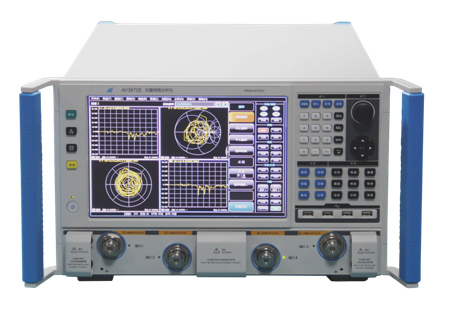

AV3672系列矢量网络分析仪产品包括AV3672A（10MHz～13.5GHz）、AV3672B（10MHz～26.5GHz）、AV3672C（10MHz～43.5GHz）、AV3672D（10MHz～50GHz）和AV3672E（10MHz～67GHz）。AV3672系列产品在硬件方面，采用全新的设计理念与技术方案，使整机的扫描速度、系统动态范围等关键技术性能指标比上一代产品获得显著提高；在软件方面，应用配置高性能微处理器芯片的嵌入式计算机和基于Windows操作系统的平台环境，使整机的互联性和易用性也得到极大提升。AV3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是雷达、通信、导航等系统的科研、生产过程中必不可少的测试设备。
主要特点
校准类型灵活可选，兼容多种校准件
支持多窗口、多通道测量，快速执行复杂测试方案
具有对数幅度、线性幅度、驻波、Smith圆图等多种显示格式
具有USB、GPIB、LAN和VGA接口
中/英文操作界面，12.1英寸1280*800高分辨率多点触控显示屏
录制/运行，一键式操作简化测量设置步骤，提高工作效率
具有一体化脉冲S参数测量、时域测量、混频器测量、增益压缩二维扫描测量、支持毫米波扩频、天线与RCS测量接收等功能
校准类型灵活可选，兼容多种校准件
AV3672系列矢量网络分析仪提供向导校准（自动化校准）、非向导校准（使用机械校准件进行直通响应校准、直通响应与隔离校准、单端口校准、增强型响应校准、全双端口SOLT校准、TRL校准）、电校准（ECal）等多种校准类型，可根据实际测试需要选择同轴3.5mm校准件以及电子校准件等多种校准件，方便不同接口类型器件的测试。
多窗口显示所有测量通道
本产品具有多通道和多窗口显示功能，较多支持64个通道，较多可同时显示32个测量窗口，每个窗口较多可同时显示16条测试轨迹，使观测结果更加直观，用户使用更加方便。
录制功能实现一键自动化测试
记录用户在使用仪器过程中所有操作步骤，同时可以随时插入用户编辑的提示对话框，并且准时弹出提示对话框，等待用户确认，实现用户交互功能，真正实现了智能仪器一键自动化功能。
大动态范围
AV3672系列矢量网络分析仪采用混频接收的设计理念，有效扩展整机的测试动态范围，可以满足您对大动态范围的测试需求。
外设接口丰富，灵活实用
AV3672系列矢量网络分析仪采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口（包括GPIB、USB和LAN等）完成数据通讯的较佳选择。
迹线噪声小，测量精度高
AV3672系列矢量网络分析仪优异的迹线噪声指标极大地提高了整机的测试精度，可满足用户精确测量的需要，特别有助于小插损器件的精确测量。（下图以AV3672B为例）
时域分析可对设计进行全面表征
AV3672系列矢量网络分析仪可通过配置时域测量选件实现测量结果频域和时域之间的切换，用以确定器件、夹具或者电缆中的不连续点位置，实现故障精确定位。
增益压缩二维扫描，提高测试效率
放大器等有源器件的增益压缩测量应用（S86选件）仅需一次设置，一次连接，一次校准就可以得到放大器在频域的所有增益压缩参数（包括压缩点的输入功率，压缩点的输出功率，压缩点的增益等）和线性参数（包括线性增益，输入匹配，输出匹配等）。具有：
快速准确的智能扫描；
一目了然的向导校准；
方便快捷的USB电子校准，USB功率校准；
二维扫描（频率点扫功率和功率点扫频率）一次完成；
多种压缩方法——从线性/较大增益压缩、从饱和态压缩、回退法和X/Y法。
混频器/变频器测试
AV3672系列矢量网络分析仪四端口测量功能选件（400、S82、S83、S84选件）具有内置双源，可以完成混频器/变频器标量和矢量参数测试。
1）混频器/变频器标量参数测量
混频器/变频器标量测量应用选件（S82选件）可以得到频域的所有标量参数（包括输入/输出端口匹配、变频增益、输入/输出端功率等）。相比以往测试方法其优势在于：
一次连接设置，多参数测试一次性完成；
人性化简易的校准界面；
方便快捷的USB电子校准，USB功率校准；
内置双激励源，无需额外信号源提供本振信号；
基于端口匹配的功率校准技术；
为用户解决高准确度的混频器标量参数测试需求。
2）混频器/变频器矢量参数测量
矢量混频/变频器件测试应用选件（S83选件）集变频器件的变频损耗或增益、端口输入/输出功率（正向及反向）、驻波、相位及群时延等参数测量于一体的测试应用软件。其主要特点包括：
测量过程需使用一个参考混频器进行表征；
内置双激励源，无需额外信号源提供本振信号；
测试参数全面，相比于标量混频器测试增加了相位及群时延等参数的测试功能。
滤波器测试
AV3672系列矢量网络分析仪具有滤波器测试菜单，可以得到滤波器在频域的所有通带指标（包括带宽，中心频点频率、Q值，左截止频率、右截止频率等）和阻带指标（包括动态范围，隔离度等）。具有：
快速准确的分段扫描；
一目了然的校准向导；
快捷的高精度电子校准技术；
通带和阻带指标一次测量完成。
一体化脉冲S参数测试
AV3672系列矢量网络分析仪具有脉冲调制信号输出，可以完成脉冲状态下S参数测试。具有：
内置四通道脉冲发生器和脉冲调制器，端口1、3可输出脉冲调制信号；
完整的脉冲解决方案，可在宽带模式和窄带模式下进行脉冲内定点、脉冲包络和扫频脉冲测量；
可与外部脉冲发生器和脉冲调制器同步，实现复杂脉冲同步测试。
自动化测试
通过GPIB总线接口、网口提供灵活多样的控制方式，只需完成设备的互联，发送命令即可。为您提供一体化自动测试方案，包括自动校准、自动测量、自动读取、自动打印等。具有：
简单的控制方式，一根网线、一个GPIB卡；
有效的降低成本，解放有限的人力资源；
在有效的时间内完成更多的测试，大大缩短开发周期；
完成人工不可能完成的任务，如精确时间控制，复杂环境下的测试等。
高速信号完整性测试
支持多个标准Touchstone 格式的S参数并行导入，并且支持多端口数据导入；
支持时域TDR 的快速显示；
支持网格显示模式；
一键式定义差分对和设置串扰里的攻击线和受害线；
内置FEXT、NEXT、PSXT、ILD、ICN 和ICR 绘图；
支持眼图生成，内置眼图的模板测试功能；
内嵌设计标准，包含IEEE 802.3,OIF CEI-25G/28G 等，并可以自定义标准；
内置S 参数无源性、因果性、互易性和稳定性指标；
内置延时和抖动计算模块，省却搭建原理图的麻烦；
任意调整端口顺序、S 参数拆分和S 参数合并等专业S 参数处理功能；
内置报告模板，一键式绘制各种曲线，自动生成相应的word 和ppt文档；
内置电感、电容、滤波器、变压器、天线和耦合器等射频和微波元件模板；
内嵌两种去嵌方法，其中openshort去嵌用于去除芯片上pad 的寄生效应；直通去嵌则用于移除测试夹具的影响，从而获得被测器件的S 参数；
内置二维全波求解器用于提取多种传输线结构的RLCG 参数和S 参数。
TDR测试
绘制TDR曲线。
串扰
便捷的攻击线和受害线设置。
便捷差分对设置和处理
提供了更简便的方法设置差分对和丰富的后处理功能。
内置了FEXT、NEXT、PSXT、ILD、ICN 和ICR。
网格模式
允许用户以类似PLTS 网格形式绘制单端和差分模式下的S 参数和TDR。
眼图
可进行基于S参数的眼图生成和评估，并内置眼图模板功能。
设计标准
内置的设计标准：IEEE 802.3ap、IEEE 802.3ba 和IEEE 802.3bj 等。
内置Tline2D 计算
2D 全波求解器快速计算多种传输线结构RLGC 参数、S 参数及阻抗。
S 参数质量
可评估S 参数的多种指标，包括无源性、因果性、互易性和稳定性。
直通去嵌
内置了直通去嵌的方法来移除测试夹具对被测器件的影响。
计算延时和抖动
内置了单端信号和差分信号的延时计算以及每一个差分对两个端口之间的抖动计算。
