型号	基本功能	信息系统	外形特点	备注

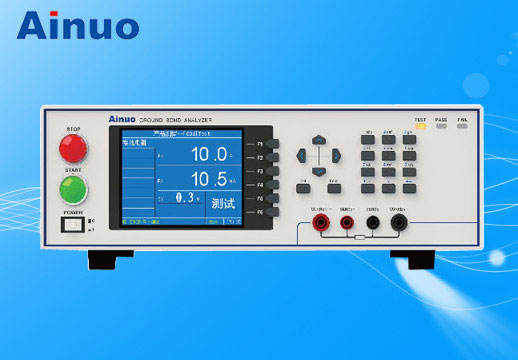

AN9616HS	64A/600mΩ，开路电压低于12V	U盘存储、条码接口	3U标准机箱	标准
AN9613HS	32A/600mΩ，开路电压低于12V	U盘存储、条码接口	3U标准机箱	标准
后面板测试输出	接地测试后面板输出接口			选配
IN-PAD智能终端	安规测试智能测控终端（分析仪测控、数据存储与网络传输、条码扫描器接口）			选配
ESRS-client软甲	电气安全远程测控系统（客户端）			选配
ESRS-net软件	电气安全远程测控系统（服务器）			选配
ESRS-chk软件	电气安全远程测控系统（查询端）			选配
条码扫描器	霍尼韦尔普通、二维、全向等			选配

技术规格

接地电阻测试
额定输出		AN9616HS：输出电流较大64A，测试电阻较大600mΩ，开路电压低于12V；
		AN9613HS：输出电流较大32A，测试电阻较大600mΩ，开路电压低于12V；
输出电流设置	范围，精度	2.0～32.0A，±（2%×设定值+5个字）；【AN9616HS上限到64.0A】
输出电压设置	范围，精度	3.0~10.0V，±(2%×设定值+5个字)
输出频率设置	范围，精度	正弦波，50Hz或60Hz，±0.1%×设定值
报警限值设置	电阻上限与下限范围	2.0~10.6A：0.1~600mΩ； 10.7~32.0A：0.1~R mΩ，其中R=（6400 /设定电流值）mΩ，电流量程切换时，测试仪自动计算量程较大范围。
	误差	±(2%×设定值+5个字)
补偿电阻设置	范围	0～100 mΩ，自动测量，补偿可开可关
测试时间设置	范围，精度	0.5～999.9s（0代表时间无限长）；±（0.2%×设定值+1个字）
测量表头	电流范围，精度	2.0～32.0A，±（2%×读数值+2个字）；【AN9616HS上限到64.0A】
	电压范围，精度	3.0~10.0V，±(2%×读数值+5个字)
	电阻范围，精度	10.0~99.9~100~600mΩ；±(2%×读数值+5个字)
	时间范围，精度	0.1～999.9s；±（0.2%×设定值+1个字）
后面板接口
遥控器接口		标配，标配脚踏开关（启动）
报警灯接口		标配，标配三色报警灯（测试、合格、警示）
通信接口		标配RS232，可选配RS485、网口、GPIB等
条形码接口		标配，RS232接口，条形码自动识别与程序匹配
U盘存储接口		标配，支持标准U盘接口，测试数据自动存储
开关量接口		标配，启动、停止、测试、合格、报警的开关量输出。
打印机接口		标配，支持针式打印机和微型打印机。
后面板测试输出接口		选配，接地测试后面板输出接口
一般规格
检定与校准环境		23℃±5℃，（45～75）%RH，粉尘少
使用环境		0 ºC～40ºC,，（5～90）%RH，粉尘少
存储环境		-10℃～55℃，（5～95）%RH，粉尘少
系统电源		220V±10%，50Hz±5%
系统功耗		较大300VA
系统重量		约25kg
外型尺寸（mm）		426(W)x 550(D)x 133(H)
