首页 > 产品展示 > 电子量测仪器 > 信号发生器 > 双通道信号源

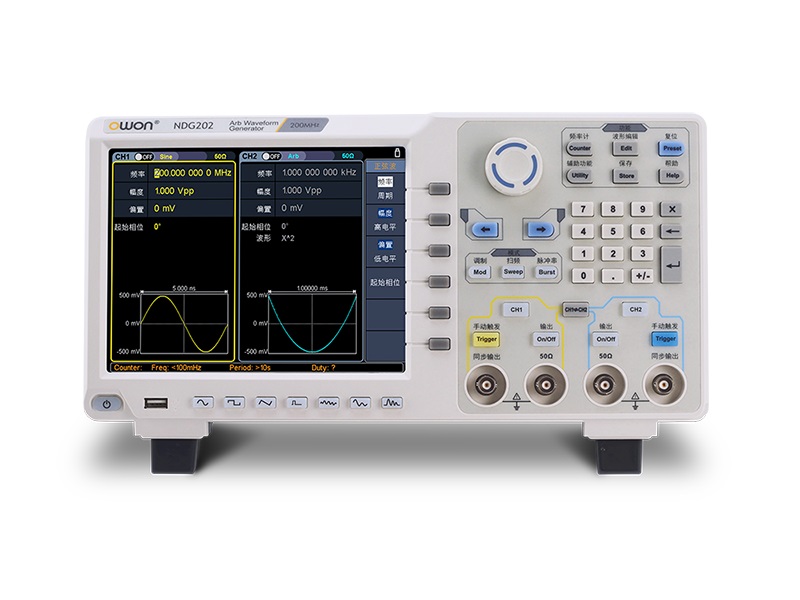

双通道信号源

型号：NDG系列品牌：利利普OWON

简要描述：

利利普OWON NDG系列双通道信号源。

免费咨询：0571-86775300

发邮件给我们：13957105090@163.com

分享到： 1

主要特点

+ 采用先进的DDS技术，200MHz最高输出频率
+ 1.25GSa/s最高采样率，频率分辨率1μHz
+ 14 bits垂直分辨率，1M点任意波形长度
+ 丰富的波形输出：6种基本波形，内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计152种
+ 丰富的调制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK以及输出线性 / 对数扫描和脉冲串波形
+ 内置高精度频率计，频率范围100mHz ~ 200MHz
+ 支持SCPI通信功能、labview 通信功能
+ 8寸 ( 800x600像素）高分辨率TFT液晶显示,可选触摸屏

应用范围

电子线路检测电路功能测试设计与制造测试教育和技术培训

技术参数：

型号	带宽	实时采样率	最大任意波长度	垂直分辨率	频率分辩率	特色功能
NDG202	双通道200MHZ	1.25GSa/S	1M	14bits	1μHz	硬件频率计频率范围100mHz ~ 200MHz 8寸 (800x600) 高分辨率TFT液晶显示
NDG162	双通道160MHZ
NDG102	双通道100MHZ
NDG082	双通道80MHZ

技术参数：

型号	NDG202	NDG162	NDG102	NDG082
通道	双通道（独立）
带宽	200MHz	160MHz	100MHz	80MHz
实时采样率	1.25GSa/s
垂直分辨率	14 bits
波形
标准波形	正弦波、方波、脉冲波、锯齿波、噪声、谐波
任意波形	sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频、DC电压共计152种
频率特性（频率分辨率1μHz或10位有效数字）
正弦波	1μHz-200MHz	1μHz-160MHz	1μHz-100MHz	1μHz-80MHz
方波	1μHz ~ 50MHz	1μHz ~ 50MHz	1μHz ~ 40MHz	1μHz ~ 30MHz
脉冲波	1μHz ~ 25MHz	1μHz ~ 25MHz	1μHz ~ 25MHz	1μHz ~ 25MHz
锯齿波	1μHz ~ 5MHz
噪声	120MHz (-3dB，典型值)
任意波	1μHz ~50MHz
准确度	±1ppm, 0°C至40°C
正波波频谱纯度
谐波失真典型（0dB）	DC 至 1MHz：<-65dBc 1MHz 至 10MHz：<-60dBc 10MHz 至 120MHz：<-50dBc 120MHz 至 200MHz：<-45dBc
总谐波失真	＜0.05 %, 10 Hz to 20 kHz, 1 Vpp
寄生信号（非谐波，典型0dB）	≤10MHz：<-70dBc >10MHz：<-70dBc + 6dB/ 倍频程
相位噪声	典型（0dBm，10kHz 偏移） 10MHz：≤-110dBc/Hz
方波
上升时间/下降时间	<6ns
过冲	< 3%
占空比	50.0%（固定）
不对称性
抖动	300ps + 100ppm
脉冲波
周期	12ns 至 1000000s
脉宽	0.3%~99.7%
上升/下降沿	≧7ns
过冲	< 3%
抖动	300ps + 100ppm
锯齿波
线性度	< 峰值输出的0.1%（典型值1 kHz，1 Vpp，对称性50%）
对称性	0% 到 100%
任意波
波形长度	2 ~ 1M点
带宽	120M
采样率	1.25 30GSa/s
最小上升/下降时间	<7ns
抖动	3ns
谐波输出次数	≤16
谐波类型	奇次、偶次、顺序、自定义
谐波幅度	各次谐波幅度均可设置
谐波相位	各次谐波相位均可设置
幅值特性
输出幅度（高阻）	2mVpp ~ 20Vpp（≤ 40MHz）；2mVpp ~ 10Vpp （≤80MHz）； 2mVpp ~ 5Vpp（≤120MHz）；2mVpp ~ 2Vpp（≤250MHz)
输出幅度（50Ω）	1mVpp ~ 10Vpp（≤ 40MHz）；1mVpp ~ 5Vpp （≤80MHz） 1mVpp ~ 2.5Vpp（≤120MHz）；1mVpp ~ 1Vpp（≤250MHz)
幅度分辨率	1mVpp or 4digits
直流偏移范围（AD+DC）	±5V(50Ω)、±10V(高阻)
直流偏移分辨率	1mV or 4digits
输出阻抗	50Ω典型值
准确度	±(1% of setting + 1 mVpp) （典型值1kHz sine, 0V offset）
单位	Vpp, Vrms, dBm
调制特性
调制方式	AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、OSK、ASK、BPSK、Sweep、Burst
AM
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	正弦波、矩形波、锯齿波、白噪声、任意波形
调制深度	0.0% 至 100.0%
调制频率	2 mHz 至100 kHz
FM
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	正弦波、矩形波、锯齿波、白噪声、任意波形
调制频率	2 mHz 至100 kHz
PM
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	正弦波、矩形波、锯齿波、白噪声、任意波形
相偏	0°～180°
调制频率	2 mHz 至100 kHz
ASK
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	50% 方波
控键频率	2 mHz ~ 1MHz
FSK/3FSK/4FSK
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部
调制波	50% 方波
控键频率	2 mHz ~ 1MHz
PSK
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	50% 方波
控键频率	2 mHz ~ 1MHz
BPSK
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部
调制波	50% 方波
控键频率	2 mHz ~ 1MHz
OSK
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部
震荡时间	50% 方波
键控频率	2 mHz ~ 1MHz
PWM
载波	正弦波、方波、锯齿波、任意波（DC除外）
源	内部或外部
调制波	正弦波、矩形波、锯齿波、白噪声、任意波形
宽度偏差	0~99%
调制频率	2 mHz 至100 kHz
脉冲串特性
载波	正弦波，矩形波，锯齿波，脉冲波和任意波（DC除外）
载波频率	2mHz 至 100MHz
脉冲技数	1 到 50,000个周期，无限，门控
起始/停止相位	0° 至360°
内部周期	10 ns ～ 500 s
门控源	外部触发
扫频特性
载波	正弦波、方波、锯齿波、任意波（DC除外）
类型	线性，对数
方向	上/下
起始/停止频率	1uHz-200MHz
扫描时间	1 ms to 500 s ± 0.1%
触发源	内部、外部、手动
频率计
测量功能	频率、周期、正负脉冲宽、占空比
频率范围	100mHz ~ 200MHz
频率分辨率	7位
输入/输出
显示	8寸 (800x600) 高分辨率TFT液晶显示
输入模式	外部调制输入外部触发输入外部参考时钟输入与输出同步输出
标准接口	USB Host, USB Device（支持USB-TMC）,LAN
机械规格
尺寸	340mm x 177mm x 90mm
重量	约2.5公斤
