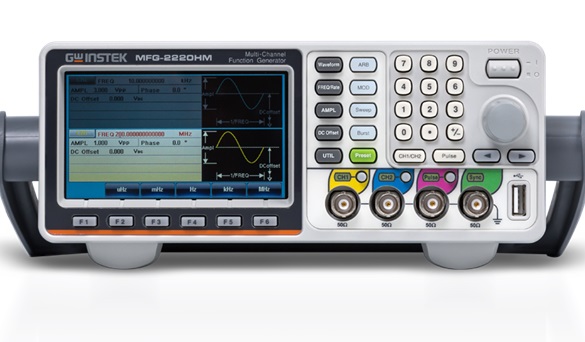

MFG-2220HM 双通道任意波形信号发生器

MFG-2220HM双通道任意波形信号发生器，包括了CH1与CH2为两个最高频率为200MHz的等性能双通道AFG(任意波形信号发生器)；脉冲信号发生器，频率可达25MHz；可以满足多种领域的教学与产业的应用。

MFG-2220HM中的AFG通道可输出正弦波，方波，三角波..等一般常用波形。更有500MHz/s采样率、125MHz波形重复率、14位分辨率、16k点内存深度的"真实逐点输出”任意波形特性；部分型号具有AM/FM/PM/FSK/PWM调变、Sweep，Burst，Trigger，150MHz 频率计等的功能。可同步双通道的型号其CH1与CH2两个输出信号间可以产生同步、延迟、相加及通道耦和的相关性信号。25MHz的脉冲发生器为标准配备，可独立输出的脉冲发生器为一功能完整脉冲信号源，除一般脉冲宽度可调外，其上升/下降时间(Leading and Trailing Edge Time)可调，可当作触发信号的应用。

MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形编辑PC端软件，用户可以简单的快速编辑任意波形。DWR (Direct Waveform Reconstruction)直接波形重现的能力，让使用者可以搭配固纬多数的GDS系列数字示波器撷取波形并加载任意波形发生器，达到波形记录及重建的功能。使用者更可以通过内建的66种波形进行任意编辑，整段或分段输出。


MFG-2220HM可提供不同产业所需要的各种特殊双通道波型，IQ调变信号，低频震动仿真，汽车传感器信号仿真，AM，FM等广播信号，PWM马达或风扇控制信号，脉波同步信号，脉冲噪声，音频电路或装置如扬声器的测试，适用于多种领域，在科学研究，教育，研发，生产和品管等各阶段的应用。

特点：

• 两个等性能同步双通道可达200MHz

• 并有多种“通道间相加、耦合、追踪、相位差…等相关性”功能

• 脉冲信号发生器可达25MHz

• "真实逐点输出"的任意波功能,取样率高达200MSa/s

• 125MHz波形重复率，分辨率14位，内存长度16k点

• 150MHz带宽/8位的频率计数器

• 多种调变功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM

• 接口：USB Host/ USB Device/ LAN

• 4.3" TFT 彩色显示
