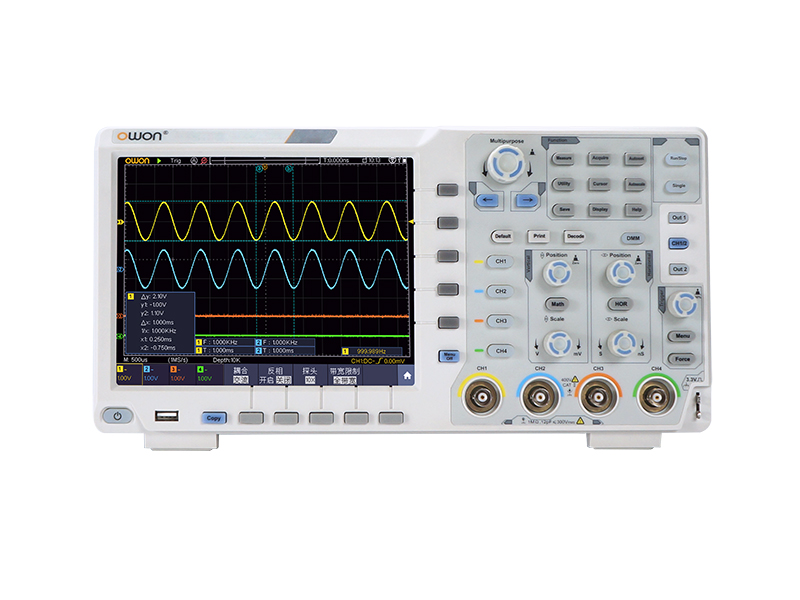

型号 |
带宽 |
实时采样率 |
垂直分辨率(A/D) |
存储深度 |
波形刷新率 |
|
NDS074E |
70MHz |
1GS/s |
8 bits |
40M |
45,000 wfms/s |
|
NDS104E |
100MHz |
|
NDS074UE |
70MHz |
1GS/s |
14 bits |
|
NDS104UE |
100MHz |
|
NDS104 |
100MHz |
8 bits |
70,000 wfms/s |
|
NDS204E |
200MHz |
|
NDS4304 |
350MHz |
5GS/s |
400M |
600,000 wfms/s |
主要特点
+ 70MHz - 350MHz带宽，1GS/s-5GS/s实时采样率
+ 4通道 最高14bits 垂直分辨率
+ 示波器+信号源+万用表+频率计+逻辑分析仪
+ 40M-400M存储深度，最高 600,000 wfms/s波形刷新率
+ 支持波形录制回放功能
+ 支持灰度及色温功能
+ 8英寸（800x600）高分辨率显示
+ 可配置多点触控屏，拥有更便捷的操作体验
+ 支持SCPI通信功能、labview 通信功能
+ 丰富的触发和总线解码功能
+支持基于web技术的互联网多线控制平台，集合电源、信号源、示波器、万用表等仪器形成互联网实验室
+支持分段存储，可达900000帧实时历史波形记录
+支持分段采集（Sequence）模式
应用范围
电子线路检测 电路功能测试 设计与制造测试 教育和技术培训
技术参数：
|
型号 |
NDS704E |
NDS104E |
NDS074UE |
NDS104UE |
NDS104 |
NDS204E |
|
带宽 |
70MHz |
100MHz |
70MHz |
100MHz |
200MHz |
|
实时采样率 |
1GS/s |
1GS/s(每通道500MS/s) |
|
垂直分辨率(A/D) |
8bits |
最高14bits |
8bits |
|
存储深度 |
40M |
|
波形刷新率 |
45,000 wfms/s |
70,000 wfms/s |
|
时基范围(s/div) |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
1ns/div - 1000s/div, step by 1 - 2 - 5 |
|
上升时间（BNC上典型的） |
≤5ns |
≤3.5ns |
≤5ns |
≤3.5ns |
≤1.7ns |
|
通道 |
4 |
|
显示 |
8英寸(800×600)TFT LCD |
|
输入阻抗 |
1MΩ±2%，与15pF±5pF并联 |
|
通道间的隔离度 |
50Hz : 100 : 1, 10MHz : 40 : 1 |
|
最大输入电压 |
1MΩ ≤ 300Vrms; |
|
直流精度 (平均) |
平均≥16：±（3% +0.05div) for △V |
|
探头衰减系数 |
0.001X - 1000X, step by 1 - 2 - 5 |
|
低频响应（交流耦合，-3Db） |
≥5Hz(在BNC处) |
|
频率稳定度（水平精度） |
±2.5ppm |
|
波形内插 |
(sinx) / x，x |
|
时间间隔（△T）测量精确度 |
单次: ±(1采 样间隔时间+1ppm x读 数+0.6ns); 平均>16:±(1采 样间隔时间+1ppm ×读数+0.4ns) |
|
输入耦合 |
DC, AC, GND |
|
垂直灵敏度 |
1mV/div - 10V/div (at input) |
|
触发类型 |
边沿, 视频, 脉宽, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N边沿, 逻辑, I2C, SPI, RS232, CAN ( 可选） |
|
解码类型(可选) |
I2C, SPI, RS232, CAN |
|
触发方式 |
自动, 正常, 单次 |
|
垂直移动范围 |
±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) |
信号制式和行/场频率
（视频触发类型） |
支持任何场频或行频的NTSC、PAL和SECAM广播系统 |
|
光标测量 |
光标间电压差（△V）,光标间电压差（△T）,光标间时间差 & 电压差（△V）,自动光标 |
|
自动测量 |
峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位A→B↓、相位A→B↑, 正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓ 、延迟A→B↑ 、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积 |
|
数学操作 |
＋, －, ×, ÷, FFT,微分、积分、平方根，函数运算 |
|
存储波形 |
100组 |
|
李沙育图形 |
带宽 |
满带宽 |
|
相位差 |
±3 degrees |
|
接口 |
USB, Pass/Fail, LAN, VGA（选配） |
|
打印机功能 |
支持 |
|
频率计 |
支持 |
|
电源 |
100V - 240V AC, 50/60Hz, CAT II |
|
Fuse |
2A, T class, 250V |
|
电池 (可选) |
3.7V, 13200mA |
|
尺寸 |
340mm(长)x177mm(高)x90mm(宽) |
「万用表部分」性能参数 （选配）
|
数字显示 |
3¾ 位 (最大显示 4000) |
二极管 |
0V -1V |
|
输入阻抗 |
10MΩ |
通断测试 |
<50 (±30) beeping |
|
电容 |
51.2nF - 100uF: ±(3% ± 3 digits) |
|
电压 |
DCV: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V
ACV: 4V, 40V, 400V: ±(1 ± 3 digits); frequency: 40Hz - 400Hz; max input: AC 750V (virtual value) |
|
电流 |
DCA: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits)
ACA: 40mA: ±(1.5% ± 3 digits), 400mA: ±(2% ± 1 digit), 10A: ±(3% ± 3 digits) |
|
电阻 |
400Ω: ±(1% ± 3 digits),4KΩ - 40MΩ: ±(1% ± 1 digit) |
「任意波形信号发生器部分」性能参数（选配）
|
最大输入频率 |
25MHz |
|
采样率 |
125MS/s |
|
通道数 |
双通道（只支持NDS074E, NDS104E） |
单通道（只支持NDS104，NDS204E） |
|
垂直分辨率 |
14 bits |
|
输出幅度 |
2mVpp - 6Vpp |
|
任意波长度 |
8K |
|
标准波形 |
正弦波、方波、脉冲波、锯齿波 |
|
任意波形 |
指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等46种内建波形以及用户自定义波形 |
选配功能
|
VGA |
VGA + AV接口 |
|
WIF |
Wifi 功能 |
|
AWG |
任意波形信号发生器 |
|
DMM |
万用表功能 |
|
MTS |
多点触控电容屏 |
|
BAT |
电池（3.7V 13200mAh） |
解码选件
|
RS232 |
RS232解码 |
|
SPI |
SPI解码 |
|
I2C |
I2C解码 |
|
CAN |
CAN触发/解码 |
|
LIN |
LIN解码 |
|
型号 |
NDS4304 |
|
带宽 |
350MHz |
|
实时采样率 |
5GS/s |
|
时基范围 (s/div) |
1ns/div - 1000s/div, step by 1 - 2 - 5 |
|
通道 |
4模拟通道+16数字通道 |
|
显示 |
10.4英寸 分辨率为800*600 多点触控LCD |
|
存储深度 |
400M |
|
波形刷新率 |
600，000 wfms/s |
|
垂直灵敏度 |
1mV/div - 10V/div (at input) |
|
触发 |
边沿，视频，斜率，脉宽，欠幅，窗口，超时，第N边沿，逻辑，并行，码型，I2C、 SPI、 RS232/UART、LIN、CAN |
|
自动测量 |
峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积等39种 |
|
波形计算 |
A+B、A-B、A×B、A÷B、FFT、 数 字 滤 波、 可编辑高级运算、逻辑运算(与、或、非、异或)、数学函数(Intg、Diff、Lg、Ln、Exp、Abs、Square、Sqrt、Sine、Cosine、Tangent) |
|
波形存储 |
100组波形 |
|
标准接口 |
USB host, USB device，LAN，VGA，Pass/Fail |
「逻辑仪部分」性能参数（单选配逻辑分析仪时，万用表和电池功能不可选）
|
实时采样率 |
20S/s~1GS/s按1~2.5~5进制方式步进 |
|
带 宽 |
100MHz |
|
输入通道 |
16路可选 |
|
存储深度 |
4M每通道（最大） |
|
输入阻抗 |
660KΩ±5% // 15±5pF |
|
触发类型 |
边沿触发、总线触发、状态触发、连续队列触发、间歇队列触发、数据宽度触发 |
|
触发位置 |
预触发、中触发、后触发 |
|
门限电平 |
±6V（4组可调） |
|
信号输入范围 |
±30V |
|
数据搜索 |
支持 |
|
数据码制 |
支持二、十、十六进制 |
|
数字滤波 |
可选为无、1或2 |
|
设置存储 |
支持10组设置 |
